Kuumtsingitud ristkülikukujuline terastoru

Kuumtsingitud ristkülikukujuline terastoru on keevitatud ristkülikukujuline õõnesprofiil, mis on valmistatud Q235B, Q355B või muudest kindlaksmääratud süsinikterasest. Terasriba külmvormitakse ristkülikukujuliseks profiiliks, kõrgsageduskeevitatakse, mõõdetakse ja lõigatakse enne valmis toru pinna ettevalmistamist ja kuumtsinkimist.

Ristkülikukujuline sektsioon on kasulik siis, kui koormus või paigaldusruum on suunatum, kui ruudukujuline toru võimaldab. See annab kronsteinidele, paneelidele ja ühendustele laiema pinna, säilitades samas sektsiooni suhteliselt tõhusa kaalu. Väliskonstruktsioonide puhul pakub tsinkkate täiendavat kaitset niiskuse ja atmosfääri korrosiooni eest, muutes toru sobivaks rakendusteks, kus katmata must teras vajaks regulaarset pinnatöötlust.

Toru saab tarnida standardpikkusena või töödelda vastavalt projektijoonistele, sealhulgas lõikamine, mulgustamine, painutamine, pilustamine, puurimine, otste sulgemine ja faasimine.

Tehnilised andmed

Miks kasutada ristkülikukujulist sektsiooni?

Peamine erinevus ristkülikukujuliste ja ruudukujuliste õõnesprofiilide vahel ei ole lihtsalt välimus. Laiuse ja kõrguse suhe muudab sektsiooni sobitumist struktuuri ja seda, kui tõhusalt see vaba ruumi kasutab.

Ristkülikukujuline toru valitakse sageli horisontaalsete elementide, raamide ja tugede jaoks, kus üks suund vajab suuremat sektsiooni sügavust kui teine. See pakub ka laiemat kinnituspinda kardinaseina komponentide, paneelide, sulgude ja mehaaniliste osade jaoks.

Näiteks 100×60 mm sektsioon annab valmistajale erineva jäikuse, paigaldusruumi ja materjalikasutuse kombinatsiooni kui 100×100 mm kandiline toru. Seetõttu peaks õige valik põhinema vahemikul, koormusel, ühendusmeetodil ja olemasoleval paigaldusruumil, mitte ainult sektsiooni nimel.

Kuumtsinkimine: mida see muudab

Terastoru vormitakse ja keevitatakse esmalt, seejärel valmistatakse ette galvaniseerimiseks. Pinna saasteained ja oksiidid eemaldatakse rasvaärastuse, peitsimise ja aktiveerimise teel, et sulatsink saaks korralikult teraspinnaga reageerida.

Valmistatud toru sukeldatakse umbes 450 °C juures sulatsinki. Pärast eemaldamist jahutatakse ja viimistletakse pideva kaitsekatte saamiseks.

See järjestus on konstruktsiooniprofiilide jaoks oluline, kuna viimistletud ristkülikukujuline sektsioon, sealhulgas nurgad ja avatud pinnad, saab pärast vormimist korrosioonikaitset. Projektihangete puhul peaksid ostjad kinnitama nõutud tsinkkatte spetsifikatsiooni, mitte lihtsalt küsima, kas toru on tsingitud.

Tsinkkatte valimine

Sobiv tsinkkate sõltub sellest, kuhu ristkülikukujuline toru paigaldatakse.

Need arvud on pigem kattevariandid kui universaalne kasutusea garantii. Ranniku-, keemia- või pidevalt märja keskkonna puhul tuleks projektis kaaluda ka täiendavaid kattesüsteeme, drenaaži, tipptasemel kaitset ja ühendusdetaile.

Q235B või Q355B?

Q235B sobib paljudele tavalistele raamidele, tugedele, piirdeaedadele, masinakonstruktsioonidele ja üldistele teraskonstruktsioonidele, kus konstruktsiooniarvutused ei nõua suuremat tugevusklassi.

Q355B on sobivam, kui konstruktsioon hõlmab suuremaid koormusi, pikemaid vahesid, tugevamat tuult või lund või kui on oluline vähendada sektsiooni kaalu. Lõplik hinne tuleks valida tehniliste arvutuste põhjal, selle asemel, et valida iga rakenduse jaoks lihtsalt tugevam materjal.

Eksporditellimuste puhul tuleks enne tootmist kinnitada nõutav terase klass, kohaldatav standard, mehaanilised omadused ja kontrollidokumendid.

Seina paksus ja sektsiooni suurus

Seina paksusel on otsene mõju sektsiooni kaalule, jäikusele, ühenduse tugevusele ja tootmisvõimsusele.

Kerge kandevõimega karkassid ja korpuse konstruktsioonid võivad kasutada õhemaid sektsioone, samas kui kandvad raamid, seadmete alused ja suuremad väliskonstruktsioonid nõuavad tavaliselt paksemaid seinu.

20×40–200×400 mm valik katab suhteliselt kompaktsed raamid läbi suuremate konstruktsioonielementide. Hinnapakkumise tegemiseks peaksid ostjad esitama nõutavad välismõõtmed, seina paksuse, pikkuse, terase klassi, tsinkkatte nõude ja koguse. Kui toru kasutatakse konstruktsioonielemendina, on materjali valikul kasulikud ka ulatus, koormus ja ühendustingimused.

Tootmisprotsess

Tootmine algab terasrullidega, mille kvaliteeti, paksust ja pinna seisukorda kontrollitakse. Seejärel riba tasandatakse ja järk-järgult külmvormitakse vajalikuks ristkülikukujuliseks profiiliks.

Moodustunud riba ühendab kõrgsageduskeevitus, millele järgneb suuruse määramine ja sirgendamine, et kontrollida valmis sektsiooni. Fikseeritud pikkusega lõikamine, stantsimine või muu eeltöötlemine saab enne tsinkimist teostada vastavalt tellimusele.

Seejärel läbivad ettevalmistatud torud rasvaärastuse, peitsimise ja räbustitöötluse. Kuumtsinkimine toimub ligikaudu 450°C juures, millele järgneb jahutamine, tsinkpinna viimistlemine ning lõplik mõõtmete ja katte kontroll.

Peamiste vormimis- ja mulgustamistoimingute lõpetamine enne tsinkimist aitab vältida ka valmis tsinkkatte tarbetut kahjustamist valmistamise ajal.

Kvaliteedikontroll enne saatmist

Hulgitellimuste puhul ei määra kvaliteeti ainult välimus. Esmalt kontrollitakse sissetulevat terase klassi ja paksust, millele järgneb mõõtmete kontroll vormimise ja valmistoru kontrollimise ajal.

Peamised kontrollpunktid on ristkülikukujulised mõõtmed, seina paksus, sirgus, keevisõmbluse seisukord, lõikepikkus, pinna kvaliteet ja tsinkkate. Katte kaalu või paksust saab kontrollida kokkulepitud projekti spetsifikatsiooni alusel.

Ekspordiprojektide jaoks saab vastavalt tellimusele koostada materjalisertifikaadid, ülevaatusprotokollid, pakkimisnimekirjad ja muud nõutavad dokumendid. Kui ostja või projekt seda nõuab, võib korraldada ka kolmanda osapoole kontrolli.

Kus seda kasutatakse

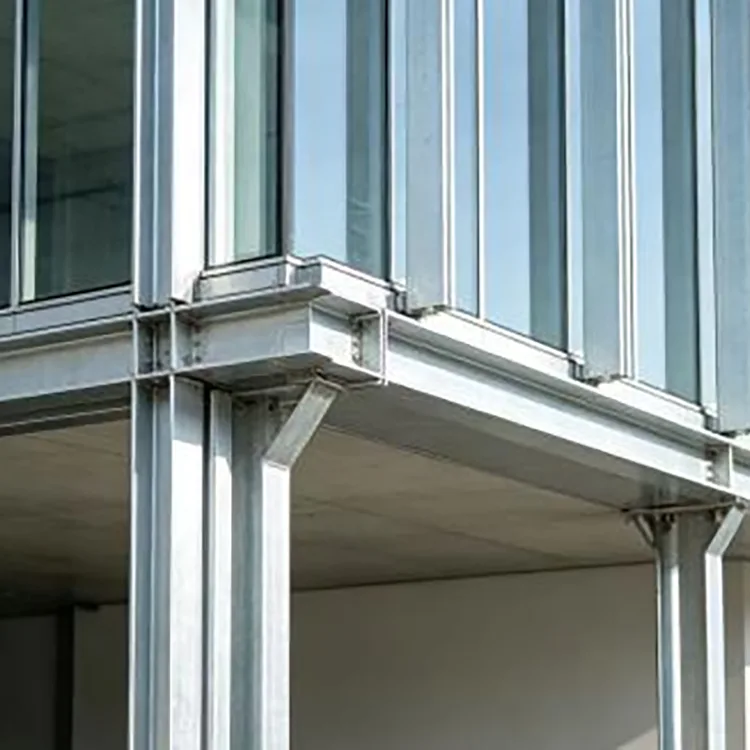

Kardinad ja ehituskonstruktsioonid

Ristkülikukujuline pind on mugav kardinakarkasside, fassaaditugede, vaheseinte ja sekundaarsete konstruktsioonielementide jaoks, kus on oluline ühendusruum ja suunajäikus.

Munitsipaal- ja välisstruktuurid

Kaitsepiirded, käsipuud, varjualused, maastikukonstruktsioonid, reklaamraamid ja muud paljastatud teraskonstruktsioonid saavad kasu kuumtsinkimise täiendavast korrosioonikaitsest.

Fotogalvaanilised projektid

Ristkülikukujulisi torusid saab kasutada valitud PV tugidetailide, seadmete raamide ja abikonstruktsioonide jaoks. Rannikualade või kõrge õhuniiskusega projektide puhul tuleks kaaluda kõrgemat tsingi spetsifikatsiooni vastavalt korrosioonikeskkonnale.

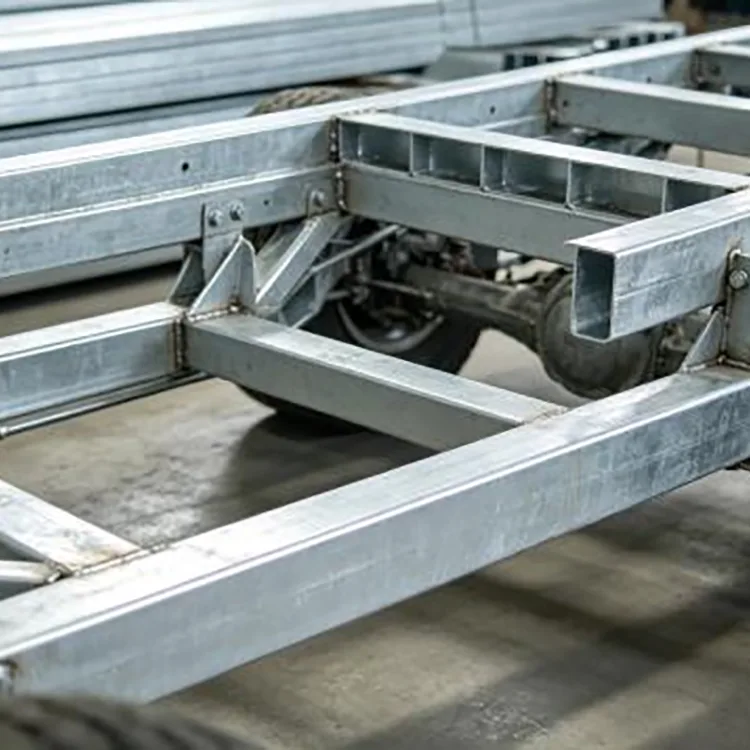

Masinate ja seadmete raamid

Ristkülikukujulise sektsiooni lamedad pinnad lihtsustavad kronsteini paigaldamist ja seadmete paigaldamist. Tüüpilised kasutusalad hõlmavad masinaaluseid, konveieriraame, automaatikatugesid ja seadmete platvorme.

Lao- ja tööstusrajatised

Toru saab kasutada riiulikomponentide, tugiraamide, laokonstruktsioonide ja abidetailide jaoks, kus nõutakse mõõtmete ühtlust ja korrosioonikindlust.

Kasvuhooned, ajutised ehitised ja fermid

Selle ristkülikukujulise geomeetria, mõõduka kaalu ja kättesaadava töötluse kombinatsioon muudab selle sobivaks kasvuhooneraamide, lavakonstruktsioonide, ajutiste raamide ja muude valmistatud sõlmede jaoks.

Töötlemine enne tarnimist

Korduvate paigaldusmõõtmetega projektide puhul võib eeltöötlus vähendada lõike- ja puurimistöid töökohal.

Levinud teenuste hulka kuuluvad fikseeritud pikkusega lõikamine, mulgustamine, pilude lõikamine, puurimine, painutamine, faasimine ja otste sulgemine. Töötlemine võib põhineda joonisel, DXF/CAD failil või mõõtmete ajakaval.

Kui pärast tsinkimist tehakse auke või lõikeid, peaks katmata teraspind saama sobiva tsingirikka remondikaitse. Sel põhjusel on üldiselt eelistatav lõpetada planeeritud mulgustamine ja lõikamine enne kuumtsinkimisetappi, kui tootmisprojekt seda võimaldab.

Kuumtsingitud ristkülikukujuline toru vs must ristkülikukujuline toru

Valik sõltub peamiselt paigalduskeskkonnast ja hooldusnõuetest.

Mustal ristkülikukujulisel torul on madalam algne materjalikulu ja see sobib hästi kuivadele sisekonstruktsioonidele, kus pind saab sobiva katte või korrosioon ei ole suurem probleem.

Kuumtsingitud ristkülikukujuline toru on tsinkkattega, mis tagab nii füüsilise barjääri kui ka ohverdava korrosioonikaitse. Seetõttu sobib see paremini välistingimustes ja niisketes tingimustes, kus korduv värvimine või roostetöötlus suurendaks hooldustööd.

Pikaajaliste väliprojektide puhul võib ainult ostuhinna võrdlemine olla eksitav. Katte spetsifikatsioon, eeldatav kokkupuude, tootmisnõuded ja hoolduskava tuleks kõik kulude võrdlusse kaasata.

Projektitaotlused

Munitsipaaltranspordi struktuur

Omavalitsuse teede- ja liiklusprojektis kasutati kanderaamide, sealhulgas teevarjude ja piirdekonstruktsioonide jaoks 100 × 60 × 4 mm kuumtsingitud ristkülikukujulist toru Q235B. Ristkülikukujulise ristlõikega jäikuse ja tsingitud kaitse kombinatsioon valiti väljas vihma, tuule ja tolmuga kokkupuuteks.

Ladu ja tööstusrajatis

Logistika laoprojektis kasutati riiulite ja seadmete-raami rakenduste jaoks 40 × 80 × 2,0 mm kuumtsingitud ristkülikukujulist toru. Sektsiooni ühtsed mõõtmed aitasid kokku panna, samas kui tsingitud pind sobis lao- ja tööstuskasutusega seotud niisketesse tingimustesse.

Hangete kontrollnimekiri

Enne hulgitellimuse esitamist kinnitage järgmised punktid:

KKK

Mis vahe on ristkülikukujulise ja ruudukujulise galvaniseeritud terastoru vahel?

Nelinurksel torul on võrdsed küljemõõtmed ja seda kasutatakse tavaliselt sammaste, raamide ja osade jaoks, mis nõuavad tasakaalustatud geomeetriat. Ristkülikukujuline toru on erineva küljepikkusega ja on sageli mugavam horisontaalsete elementide, kardinaseina raamide, seadmekonstruktsioonide ja rakenduste jaoks, kus on kasulik suunajäikus või laiem paigalduspind.

Kas ristkülikukujulist toru saab tarnida mittestandardsete mõõtmetega?

Jah. Mittestandardseid sektsioonide suurusi, fikseeritud pikkusi ja töötlemisnõudeid saab arutada vastavalt projekti joonisele ja tootmise teostatavusele.

Kas saate toru enne saatmist lõigata ja mulgustada?

Jah. Saab korraldada lõikamist, stantsimist, pilude lõikamist, puurimist, painutamist, otste sulgemist ja faasimist. Tsingitud toodete puhul viiakse planeeritud töötlemine tavaliselt lõpule enne kuumtsinkimist, kui see on praktiline.

Kas 200–275 g/m² tsinkkate on iga välisprojekti jaoks vajalik?

Ei. Tavaline sisemaa välistingimustes viibimine ei nõua automaatselt kõrgeimat tsingitaset. Kattekiht tuleks valida niiskuse, soolapihustuse, keemilise kokkupuute, niisutamise sageduse ja eeldatava kasutusaja järgi.

Kas Q355B saab Q235B otse asendada?

Mitte automaatselt. Kuigi Q355B on suurema tugevusega, ei tähenda terase klassi muutmine, et sama sektsiooni saab alati kasutada ilma konstruktsiooni, ühendusi, keevitusnõudeid ja kehtivat standardit kontrollimata.

Kas kuumtsingitud ristkülikukujulist toru saab keevitada?

Jah, aga keevitamine kahjustab kohalikku tsinkkatet ja tekitab tsinki sisaldavaid aure. Vajalik on asjakohane ventilatsioon, keevitusprotseduurid ja keevitusjärgne tsingirikas remont.

Milliseid dokumente saab eksporditellimuste jaoks esitada?

Materjalisertifikaate, tootekontrolli protokolle, pakkimisnimekirju, kaubaarveid ja muid ekspordi- või projektidokumente saab koostada vastavalt kokkulepitud tellimuse nõuetele.

Mis on tavaline tarneaeg?

Tavalised laotellimused saab tavaliselt tarnimiseks ette valmistada umbes 3–7 tööpäevaga. Tavalised tootmistellimused on tavaliselt umbes 10–15 tööpäeva, samas kui suuremahulised või kohandatud tellimused tuleks kinnitada vastavalt sektsiooni suurusele, tsinkkatte ja töötlemisnõuetele.
