Usaldusväärse terasetootja ja -tarnijanaRonghengannabKülmvormitud Z-profiil terasteraskerghoonete, suure kaldega katuste, ladude, töökodade ja teisese konstruktsiooniraami jaoks. Selle Z-kujuline geomeetria toetab kattuvaid ühendusi, samas kui külmvaltsvormimisprotsess tagab ühtlased mõõtmed, tõhusa materjalikasutuse ja praktilise paigalduse.
Külmvormitud Z Section Steel on kerge konstruktsiooniprofiil, mis on toodetud toatemperatuuril pideva valtsimisvormimise teel. Erinevalt tavalistest kuumvaltsitud konstruktsioonielementidest on külmvormitud Z-profiilid konstrueeritud nii, et need saavutaksid suhteliselt väikese materjali kaaluga kasuliku paindejõudluse. Nende nihutatud äärikud võimaldavad ka kõrvuti asetsevate orelide kattumist, muutes need eriti praktiliseks pidevate katusetugede ja suure kaldega katusekonstruktsioonide jaoks.
Sisukord
- Mis on külmvormitud Z-profiilteras?
- Kuidas toodetakse külmvormitud Z-profiilist terast?
- Millised on peamised spetsifikatsioonid?
- Miks kasutada katusekorpuste jaoks Z-sektsiooni terast?
- Kus kasutatakse külmvormitud Z-profiilist terast?
- Kuidas valida õige Z-sektsioon?
- Z sektsiooni teras vs. C sektsiooni teras
- Millised kvaliteedikontrollid on olulised?
- Korduma kippuvad küsimused
- Järeldus

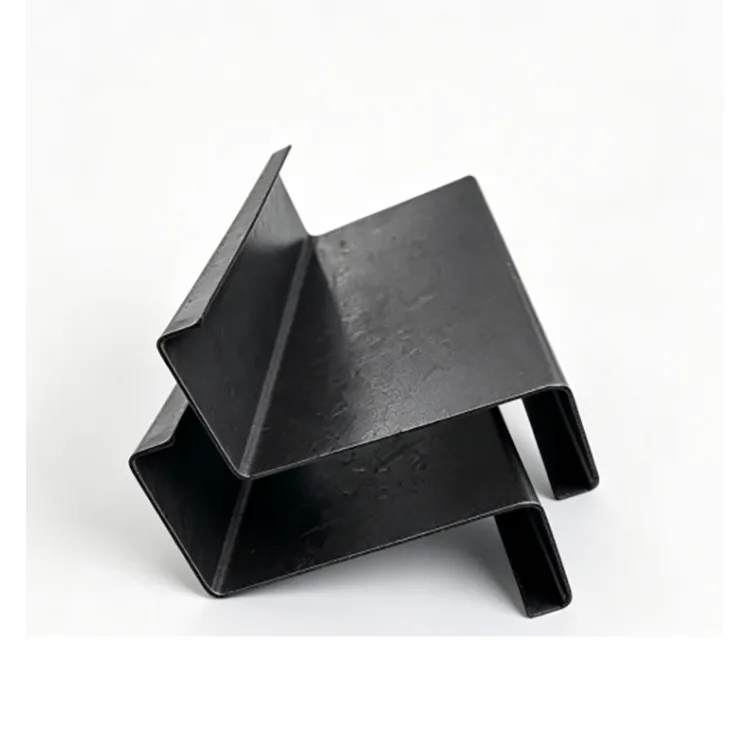

Mis on külmvormitud Z-profiilteras?
Külmvormitud Z-profiil teras on õhukeseseinaline terasprofiil, mis on valmistatud terasriba järkjärgulise vormimisega Z-kujuliseks ristlõikeks toatemperatuuril. Selle asemel, et lõpliku profiili loomisel tugineda kõrgel temperatuuril kuumvaltsimisele, kasutab tootmisliin mitut vormimisalust, et järk-järgult kehtestada nõutav geomeetria.
Z-kujuline konfiguratsioon on eriti väärtuslik katusekorpuse rakendustes, kuna selle nihutatud äärikud võivad kattuda külgnevate elementidega. See paigutus võib aidata luua katuseharja ümber pidevama võresüsteemi ja vähendada paigaldamise ajal tarbetut lõikamist või muutmist.
Konstruktsiooniprojektide puhul toimib Z-sektsiooni teras tavaliselt sekundaarse konstruktsioonielemendina, mitte primaarsete sammaste või talade asendajana. See võib toetada katusepaneele ja seinasüsteeme, hoides samas üldise teisese raami suhteliselt kergena.
Kuidas toodetakse külmvormitud Z-profiilist terast?
Ühtlane geomeetria on Z-otste jaoks hädavajalik, kuna sektsiooni mõõtmed, sirgus, keerdumine, pikkus ja ühendusavade asendid võivad paigaldust otseselt mõjutada. Seetõttu mängib kontrollitud rullvormimisprotsess lõpptoote toimimises olulist rolli.
- Terasrulli kontroll:Sissetulevat terasriba kontrollitakse enne tootmist, et kinnitada nõutud materjali spetsifikatsioonid.
- Tasandamine ja sirgendamine:Spiraal on ette valmistatud stabiilseks söötmiseks vormimisliini.
- Progressiivne rulli moodustamine:Mitmed vormimisalused kujundavad riba järk-järgult Z-profiiliks.
- Fikseeritud pikkusega lõikamine:Servo CNC-seadmed võivad lõigata vormitud sektsioone vastavalt määratud mõõtmetele.
- Automaatne mulgustamine:Kui konstruktsioonijoonised seda nõuavad, saab teha eelnevalt augustatud ühendusauke.
- Sirgendamine:Valmis sektsioone reguleeritakse sirguse ja keerdumise kontrollimiseks.
- Mõõtmete kontroll:Võtmete mõõtmeid, seina paksust, pikkust ja avade asukohti kontrollitakse enne saatmist.
- Komplekteerimine ja ladustamine:Valmis profiilid klassifitseeritakse ja komplekteeritakse vastavalt tellimisnõuetele.
See progressiivne lähenemine aitab säilitada mõõtmete järjepidevust pikkade tootmisperioodide jooksul ja muudab kohandatud fikseeritud pikkusega või eelstantsitud sektsioonid ehitusprojektide jaoks praktiliseks.
Millised on peamised spetsifikatsioonid?
Z-sektsiooni valimine peaks alati algama konstruktsiooniprojektist, mitte lihtsalt valima suurima saadaoleva profiili. Järgmised spetsifikatsioonid on kasulikuks lähtepunktiks projekti planeerimisel.
| Üksus | Tüüpiline spetsifikatsioon | Projekti kaalumine |
|---|---|---|
| Materjal | Q235B / Q355B | Valitakse vastavalt konstruktsioonikoormustele ja insenerinõuetele |
| Sektsioonide suurused | Z100–Z300 | Sektsiooni kõrgus peab vastama ulatuse ja koormuse nõuetele |
| Seina paksus | 1,2–3,0 mm | Määratakse konstruktsiooniarvutuste, ulatuse, vahekauguse ja koormuse järgi |
| Standardne pikkus | 6–12 m | Pikemaid või mittestandardseid fikseeritud pikkusi saab kohandada |
| Pind | Naturaalne must teras | Sobib kõige paremini kuivadesse, suletud ja mittesöövitavatesse keskkondadesse |
| Töötlemine | Lõikamine, mulgustamine, nurga lõikamine, nurga all lõikamine | Töötlemist saab kooskõlastada vastavalt joonistele |
| Kohaldatav standard | GB/T 6728-2017 | Sihtturu jaoks tuleks kinnitada asjakohased nõuded |
Miks kasutada katusekorpuste jaoks Z-sektsiooni terast?
Otsene kattumine katuseharjades
Z-profiili kõige iseloomulikum eelis on selle nihutatud ääriku paigutus. Kõrvuti asetsevad võred võivad kattuda, mis on eriti kasulik siis, kui katusekonstruktsioon nõuab pidevaid tugielemente ümber harja. Suuremate katusekalde korral võib see geomeetria ühenduskorraldust lihtsustada.
Hea jõudluse ja kaalu suhteline jõudlus
Külmvormimine loob kasulike paindeomadustega sektsiooni, säilitades samal ajal elemendi suhteliselt kerge. Sobivate rakenduste korral võib see vähendada sekundaarseks raamimiseks vajaliku terase kogust ning muuta transportimise, tõstmise ja paigaldamise paremini juhitavaks.
Ühtsed mõõtmed
Progressiivne rullvormimine tagab pideva kontrolli sektsiooni geomeetria üle. Koos sirgendamise ja mõõtmete kontrollimisega aitab see parandada profiili kõrguse, ääriku mõõtmete, sirguse ja keerdumise ühtlust.
Eelstantsitud ühendusaugud
Ühendusauke saab enne tarnimist vastavalt kinnitatud joonistele augustada. See vähendab vajadust põhjaliku puurimise järele ehitusplatsil ja võib aidata parandada paigalduse tõhusust, kui aukude paigutus on eelnevalt täpselt määratletud.
Kulutõhusus sobivate siseprojektide jaoks
Looduslik must külmvormitud Z-profiilteras võib olla kulutõhus valik kuivadele suletud hoonetele, kus täiendav korrosioonikaitse pole vajalik. Tarbetu kaitsekatte vältimine võib aidata kontrollida materjalikulusid, säilitades samal ajal vajaliku struktuurifunktsiooni.
Kus kasutatakse külmvormitud Z-profiilist terast?
Külmvormitud Z-sektsioonteras on mõeldud peamiselt kergekonstruktsioonide sekundaarseks raamimiseks. Tüüpilised kasutusalad hõlmavad järgmist:
- Terasest kerghoonete katuseluugid
- Suure kaldega lao katusesüsteemid
- Tööstuslike töökodade katused
- Siselogistika ja laoruumid
- Katuse ja seina sekundaarne raamimine
- Kergekaalulisest terasest korpusesüsteemid
- Tehase renoveerimisprojektid
- Katusepaneelide sekundaarsed tugikonstruktsioonid
Näiteks suures kinnises laos saab katusepaneelide toetamiseks kasutada Z-silte, kasutades samal ajal ära katuseharja ümber kattuvad osad. Siseruumides tehtava tehase renoveerimise korral võivad kerged Z-sektsioonid pakkuda ka praktilist sekundaarset raami ilma tarbetut konstruktsiooniraskust tekitamata.
Kuidas valida õige Z-sektsioon?
Z-sektsiooni ostmine ainult profiili suuruse järgi võib viia ebasobiva konstruktsioonilahenduseni. Ostjad peaksid koos hindama järgmisi tegureid.
1. Katusekalle
Katusekalded üle 10° võivad Z-sektsioonid olla eriti praktilised, kui kattuvad orelid on osa inseneriprojektist. Lõpliku valiku tegemisel tuleks aga alati järgida konstruktsioonijooniseid ja ühendusprojekti.
2. Materjali klass
Q235B sobib paljudele üldistele kergetele rakendustele, samas kui Q355B võib pakkuda suuremat tugevust projektide jaoks, mis hõlmavad suuremaid vahesid või nõudlikumat tuule- ja lumekoormust. Hinne tuleks valida koos sektsiooni mõõtmete ja paksusega.
3. Sektsiooni suurus
Väiksemad profiilid, nagu Z100–Z140, võivad sobida kergemate sekundaarstruktuuridega. Z160–Z200 võib kaaluda paljude lao- ja töökojarakenduste jaoks, samas kui Z220–Z300 saab valida seal, kus tehniliste arvutuste tõttu on vaja suuremaid sektsiooni mõõtmeid.
4. Seina paksus
Saadaolev paksus võib ulatuda ligikaudu 1,2-3,0 mm. Kuid paksust ei tohiks kunagi valida iseseisvalt. Õiget paksust mõjutavad ulatus, võrevahe, tuulekoormus, lumekoormus, ühendustingimused ja konstruktsiooniarvutused.
5. Teeninduskeskkond
Looduslik must teras on kõige sobivam kuiva, suletud keskkonda. Vihma, kondensaadi, soolapihu, rannikuõhu, põllumajandusliku niiskuse või söövitavate kemikaalidega kokku puutuvad hooned vajavad üldjuhul sobivat korrosioonikaitselahendust, näiteks tsingitud Z-profiili.
Z sektsiooni teras vs. C sektsiooni teras
Z- ja C-profiile kasutatakse laialdaselt sekundaarsete konstruktsioonielementidena, kuid nende geomeetria muudab need sobivaks erinevateks ühendusviisideks.
| Võrdlus | Z Sektsioon teras | C sektsioon teras |
|---|---|---|
| Esmane kasutus | Katuse- ja seinapaelad | Katuse- ja seinapaelad |
| Kattuvad | Äärikud toetavad otsest kattumist | Vähem loomulikult sobib pidevaks kattumiseks |
| Katusehari | Mugav pidevate võre paigutuste jaoks | Sõltub rohkem ühenduse konstruktsioonist |
| Suure kaldega katused | Eriti praktiline, kui on vaja kattumisi | Võib kasutada ka sõltuvalt inseneriprojektist |
| Madala kaldega katused | Võib kasutada | Ühine variant |
| Struktuurne roll | Sekundaarne raamimine / purlin | Sekundaarne raamimine / purlin |
Peamine erinevus ei ole lihtsalt tähekujuline profiil. Z-sektsiooni nihutatud äärikud annavad praktilise eelise, kui kõrvuti asetsevad orelid peavad kattuma. Seotud konstruktsiooniprofiilide kohta lisateabe saamiseks vaadake konstruktsiooniterasprofiilide valikut.
Millised kvaliteedikontrollid on olulised?
Z-paelte puhul mõjutab mõõtmete täpsus otseselt ühendusi esmase terasraami ja katusepaneelidega. Professionaalne tootmis- ja kontrollisüsteem peaks seetõttu keskenduma nii toorainele kui ka valmisprofiilidele.
- Terase klassi ja sissetuleva pooli kontroll
- Seina paksuse kontrollimine
- Sektsiooni kõrguse ja ääriku mõõtmete kontrollimine
- Profiili sirguse ja keerdumise kontroll
- Lõikepikkuse kontroll
- Eelstantsitud augu asukoha kontroll
- Serva ja pinna seisukorra kontroll
- Lõplik visuaalne ja mõõtmete kontroll enne saatmist
Ronghengi tootmismeetod ühendab terasrulli kontrolli, järkjärgulise rullvormimise, CNC-lõikamise, valikulise augustamise, sirgendamise ja lõpliku mõõtmete kontrolli. See protsess aitab projektipõhiseks paigaldamiseks tarnida ühtse geomeetriaga Z-sektsioone.
Korduma kippuvad küsimused
K1: Milleks kasutatakse peamiselt külmvormitud Z-profiilterast?
Seda kasutatakse peamiselt sekundaarse konstruktsioonielemendina, eriti katuse- ja seinaribidena teraskerghoonetes, ladudes, töökodades, logistikarajatistes ja muudes sobivates konstruktsioonides.
Q2: Miks valida C-sektsiooni asemel Z-sektsioon?
Peamine eelis on nihutatud Z-kujuline ääriku konfiguratsioon, mis võimaldab kõrvuti asetsevate ääriste kattumist. See võib olla eriti kasulik pideva katusetoe paigaldamise korral harjade ja suure kaldega katuste ümber.
Q3: millised materjaliklassid on saadaval?
Levinud valikud hõlmavad Q235B ja Q355B. Sobiv klass tuleks määrata vastavalt konstruktsiooniprojektile, ulatusele, koormustingimustele, ühendusnõuetele ja kohaldatavatele spetsifikatsioonidele.
Q4: Kas Z-sektsiooni terast saab kohandada?
Jah. Sektsiooni mõõtmeid, seina paksust, fikseeritud pikkust, ühendusavasid, nurgalõikeid ja nurga all olevaid otsalõikeid saab kooskõlastada vastavalt projekti joonistele ja tootmisnõuetele.
K5: Kas naturaalne must Z-profiil teras sobib välitingimustes kasutamiseks?
Looduslik must Z-profiilteras sobib eelkõige kuivadesse, suletud ja mittesöövitavatesse keskkondadesse. Õues, rannikul, niiskes, vihma käes või keemiliselt agressiivses keskkonnas tuleks üldiselt kasutada sobivat korrosioonikaitset.
Järeldus
Külmvormitud Z-sektsioonteras pakub praktilist kombinatsiooni kergest konstruktsioonist, ühtlastest mõõtmetest, kasulikust painutusvõimest ja kattuvatest ühendusvõimalustest. Need omadused muudavad selle eriti väärtuslikuks ladudes, tööstuslikes töökodades, logistikahoonetes ja muudes sobivates kergterasest konstruktsioonides ladude ja sekundaarsete raamide jaoks.
Õige toode tuleks valida vastavalt katuse kaldele, konstruktsiooni ulatusele, materjali klassile, sektsiooni suurusele, seina paksusele, ühenduse konstruktsioonile, koormustingimustele ja teeninduskeskkonnale. Kuivade sisehoonete jaoks võivad naturaalsed mustad Z-profiilid pakkuda ökonoomset lahendust, samas kui avatud või söövitav keskkond võib vajada tsingitud või muul viisil kaitstud profiile.
Kui hankite Z-silmuseid uue terashoone, lao renoveerimise või suure kaldega katuseprojekti jaoks, suudab Rongheng toetada standardseid ja kohandatud nõudeid, sealhulgas sektsioonide mõõtmeid, fikseeritud pikkusi ja eelnevalt augustatud ühendusauke. Jagage oma jooniseid, tehnilisi andmeid, kogust ja rakendustingimusi meie meeskonnaga javõtke meiega ühendustsobiva külmvormitud Z-sektsiooni terase lahenduse ja projekti pakkumise jaoks.
