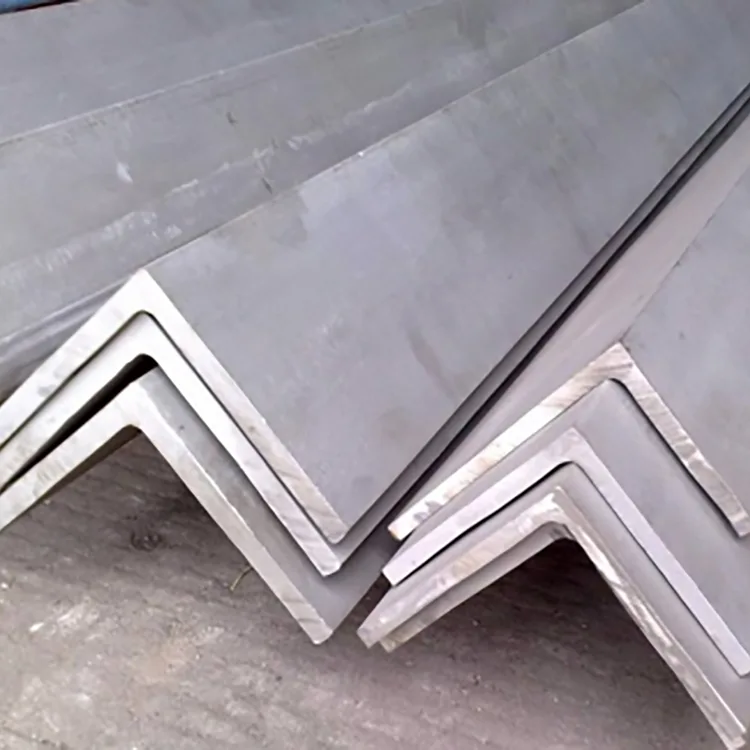

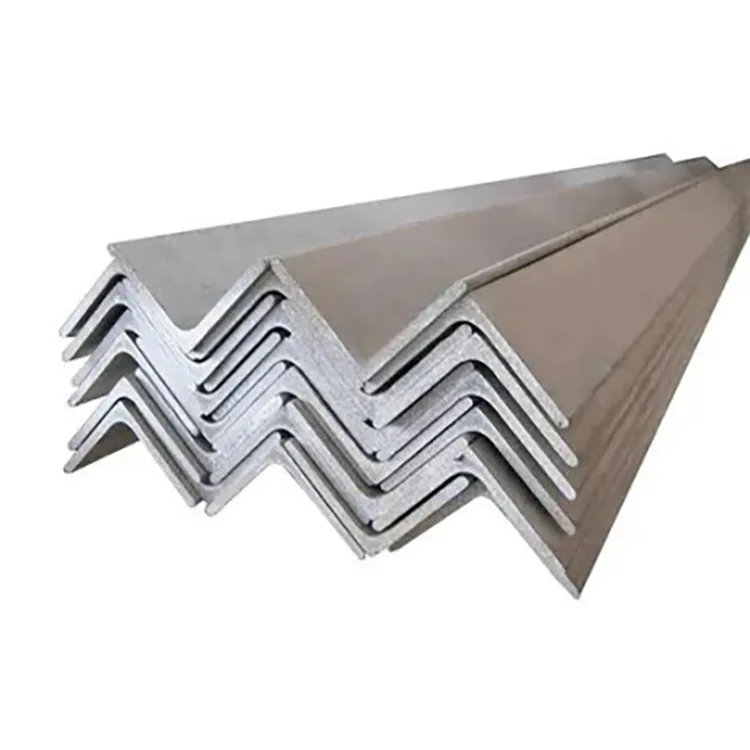

Kuumtsingitud terasnurk on valmistatud kuumvaltsitud süsinikkonstruktsiooninurga terasest ja kaetud tsingiga pärast sektsiooni moodustamist ja nõutavat valmistamist. See on saadaval võrdse ja ebavõrdse nurga all, Q235B ja Q355B teraseklassidega.
Võrdse nurga all on kaks sama laiusega jalga. Ebavõrdse nurga all on erinevad jalgade laiused rakenduste jaoks, kus ühendus või koormuse paigutus nõuab erinevaid laagrimõõtmeid.
| Toode | Kuumtsingitud terasest nurk |
| Alusmaterjal | Q235B, Q355B |
| Profiil | Võrdne nurk / ebavõrdne nurk |
| Ühine suurus | 20 × 20 mm–200 × 200 mm |
| Paksus | 2,0–20 mm |
| Standardne pikkus | 6 m / 9 m / 12 m |
| Kohandatud pikkus | Saadaval fikseeritud pikkusega lõikamine |
| Tsinkkate | Tavaliselt 60–120 μm |
| Kõrgem kate | 150–200 μm |
| Pind | Kuumtsingitud, hõbehall |
| Töötlemine | Lõikamine, mulgustamine, puurimine, painutamine, faasimine, lihvimine ja muu kokkulepitud valmistamine |
| Struktuurse terase viide | GB/T 706 |
| Tsingimise viide | GB/T 13912-2020 |
| Tõmbetugevus | Ligikaudu 375–500 MPa, sõltuvalt klassist ja spetsifikatsioonidest |
Kui projekt seda nõuab, saab täpsustada ASTM-i, EN-i või muid sihtturu standardeid.
Q235Bkasutatakse tavaliselt tugiraamide, kaitsepiirete, seadmete tugede, laokonstruktsioonide ja üldise terase valmistamise jaoks.
Q355Btagab suurema materjali tugevuse suuremate koormuste, suuremate avade või suuremate konstruktsiooninõuetega rakendustes.
Terase klass tuleks valida koos nurga suuruse, paksuse, ulatuse, koormuse ja ühenduse konstruktsiooniga.
Nurkterast töödeldakse ja pind valmistatakse enne sukeldamist sulatsinki temperatuuril ligikaudu 450–460 °C.
Tootmise järjekord:
Kuumvaltsitud nurkteras → sissetulev kontroll → sirgendamine → lõikamine / valmistamine → rasvaärastus → peitsimine → loputamine → räbustimine → kuivatamine → kuumtsinkimine → jahutamine → passiveerimine → lõplik sirgendamine ja suuruse määramine → tsinkkatte kontroll → lõppkontroll → pakkimine.
Marineerimine eemaldab rooste ja katlakivi, et tsinkkate saaks korralikult teraspinnale tekkida.
| Keskkond | Katmise suund |
| Tavaline kokkupuude väljas | 60–120 μm |
| Niiske väliskeskkond | Võib määrata suurenenud kattekihi |
| Rannikusoola kokkupuude | Võib määrata 150–200 μm |
| Keemiline või tugev korrosioon | Projektipõhine katmise nõue |
Katmise nõue tuleks märkida ostutellimuses, selle asemel, et määrata ainult "kuumtsingitud". Näiteks:Q355B / 100 × 100 × 8 mm / 12 m / kuumtsingitud / 150–200 μm.
| Rakendus | Tüüpiline kasutus |
| Fotogalvaanilised süsteemid | Tugikomponendid, traksid, kinnitusraamid ja abikonstruktsioonid |
| Munitsipaalinfrastruktuur | Kaitsepiirded, aiatoed ja välistingimustes olevad teraskonstruktsioonid |
| Kardinad | Klambrid, tugidetailid ja ühenduskomponendid |
| Laod | Rackraamid, seadmete alused ja konstruktsiooni tugevdamine |
| Tööstusettevõtted | Torude toed, seadmete toed ja välistingimustes kasutatavad tugikonstruktsioonid |
| Põllumajandus | Kasvuhoonekarkassid, aiatoed ja seadmete konstruktsioonid |
Fikseeritud pikkusega lõikamist, stantsimist, puurimist, painutamist, faasimist ja lihvimist saab korraldada vastavalt joonistele.
Valmistatud komponentide puhul saab suurema lõikamise ja aukude töötlemise lõpetada enne galvaniseerimist, nii et valmisosa saab pärast töötlemist tsingikaitse.
Kui pärast tsinkimist teostatakse lõikamine, puurimine või keevitamine, tuleb avatud terasest või kuumusest mõjutatud ala puhastada ja parandada sobiva tsingirikka kattega.
Ülevaatus hõlmab nii alusterast kui ka tsingitud katet.
Projektitellimuste jaoks saab esitada materjalisertifikaate ja galvaniseerimise kontrollimise protokolle. Vajadusel saab korraldada ka kolmanda osapoole kontrolli.
Must nurkterasel puudub tsinkkate ja see vajab välistingimustes kasutamiseks tavaliselt värvimist või muud korrosioonikaitsesüsteemi.
Kuumtsingitud nurkteras kaetakse tehases enne tarnimist, mis eemaldab vajaduse paigalduskohas eraldi täispinna värvimise protsessi järele.
Kuivade siseruumides kasutatavate rakenduste korral võib mustast nurkterasest piisata, kui projekti spetsifikatsioon seda lubab. Välistingimustes või niiskusele avatud konstruktsioonide puhul tuleks korrosioonikaitse nõue täpsustada terase klassi ja sektsiooniga.
Nurga teraspakub kahte risti asetsevat jalga ja seda kasutatakse tavaliselt trakside, sulgude, raamide ja ühendusdetailide jaoks.
Lame baartagab ühe tasase pinna ja seda kasutatakse rihmade, plaatide, tugevduse ja muude lamedate ühenduskomponentide jaoks.
Kanali terason sügavama avatud sektsiooniga ja seda kasutatakse tavaliselt seal, kus konstruktsiooni toetamiseks on vaja suuremat sektsiooni sügavust.
Valik sõltub koormusest, ühendusviisist, vabast ruumist ja sektsiooni nõutavatest omadustest.
40 × 40 mm ja 50 × 50 mm tsingitud nurkterasest tarniti elamute ja äripindade katusel PV tugirakenduste jaoks. Materjalile lisati välistingimustes viibimiseks suurendatud tsingikaitse.
Kaitsepiirde ja karbi tugitööde jaoks tarniti standardne 6 m tsingitud nurkterasest. Materjal tarniti vajaliku pikkusega ja enne paigaldamist kontrolliti sektsiooni mõõtmeid.
200 μm tsingitud tsingitud nurkterast tarniti välisseadmete tugikonstruktsioonide jaoks rannikuäärses tööstuskeskkonnas, kus oli soolarikas õhk ja kerge keemiline kokkupuude.
Kuumtsingitud terasnurka saab tarnida standardpikkusega 6 m, 9 m ja 12 m või lõigatakse vastavalt projekti mõõtmetele. Jooniste järgi saab paigutada võrdsed ja ebavõrdsed nurgad, määratud tsinkkatted ja valmistatud komponendid.

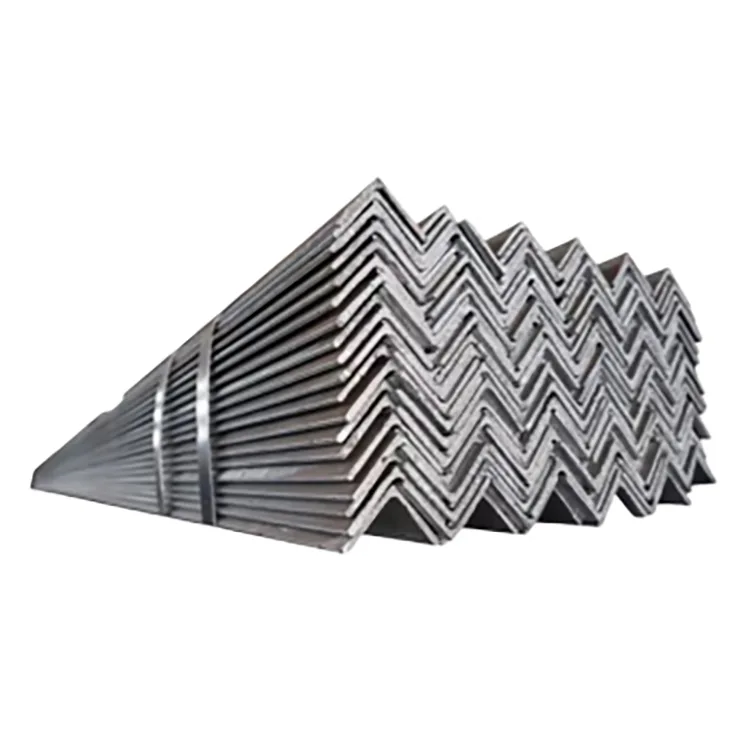

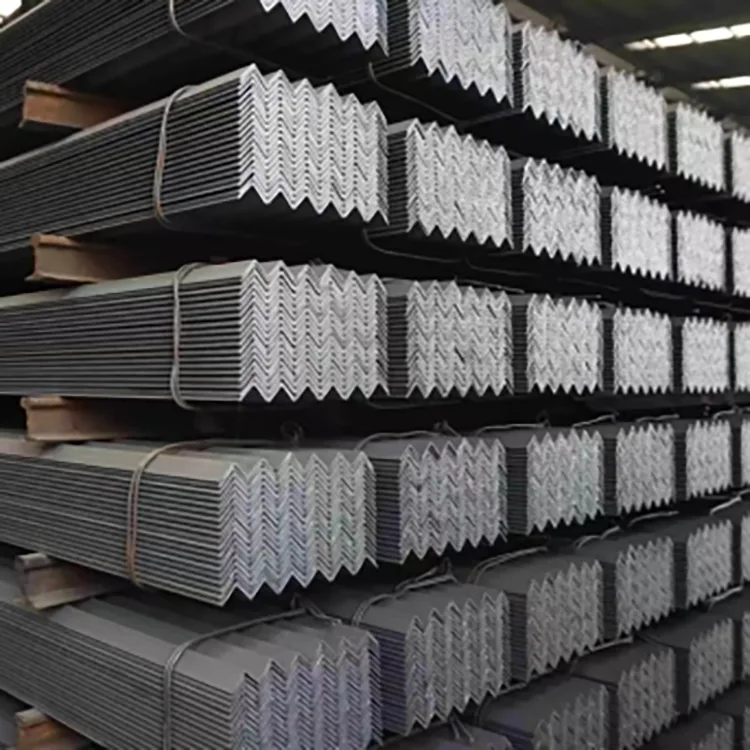

Ekspordisaadetiste jaoks on terasnurgad komplekteeritud ja tugevdatud ookeanitranspordi jaoks. Niiskuskindlat pakkimist saab kasutada käsitsemiskahjustuste ja valgerooste ohu vähendamiseks transportimise ja ladustamise ajal.
Ostu spetsifikatsioon peaks sisaldama:
Terase klass + nurga tüüp + jala mõõtmed + paksus + pikkus + tsinkkate + valmistamisnõuded.
Näide:
Q235B / Võrdne nurk / 50 × 50 × 5 mm / 6 m / Kuumtsingitud / täpsustatud tsinkkate / eelstantsitud vastavalt joonisele.
Projektitellimuste jaoks saab esitada jooniseid fikseeritud pikkusega lõikamise, aukude asukohtade ja muude valmistamisnõuete kohta.
Rongheng tarnib terasetooteid Tianjin Daqiuzhuangist, millel on juurdepääs kuumvaltsitud terasele, galvaniseerimisele ja terase töötlemise ressurssidele.
Standardse nurga terase ja projekti tellimusi saab kooskõlastada lõikamise, valmistamise, galvaniseerimise, kontrolli ja ekspordi pakkimisega vastavalt nõutavale spetsifikatsioonile.
Jah. Vastavalt suurusele ja projekti nõuetele saab tarnida nii võrdse kui ka ebavõrdse nurga all olevaid sektsioone.
Tavalised mõõtmed on vahemikus 20 × 20 mm kuni 200 × 200 mm, paksusega 2–20 mm. Teisi suurusi saab arutada vastavalt nõutud spetsifikatsioonile.
Standardpikkused on 6 m, 9 m ja 12 m. Saadaval on fikseeritud pikkusega lõikamine.
Tavaline tsinkkatte vahemik on 60–120 μm. Nõudlikule väliskeskkonnale saab määrata kõrgema kattekihi 150–200 μm.
Jah. Rannikuprojektid peaksid täpsustama tsinkkatte vastavalt soola kokkupuutele. Tugevama kokkupuute saavutamiseks võib kaaluda kõrgemat kattekihti, näiteks 150–200 μm.
Jah. Fikseeritud pikkusega lõikamine, mulgustamine, puurimine ja muu valmistamine saab lõpetada enne galvaniseerimist vastavalt joonistele.
Keevitamisel eemaldatakse köetava ala ümbert tsinkkate. Pärast keevitamist tuleb kahjustatud piirkond puhastada ja parandada sobiva tsingirikka kattega.
Jah. Seda saab kasutada valitud PV-tugede, trakside, kinnitusraamide ja abikonstruktsioonide jaoks. Sektsioon ja tsinkkate peaksid vastama projekti kujundusele ja kokkupuutetingimustele.
Q235B kasutatakse tavaliselt tavaliste konstruktsiooni- ja tugirakenduste jaoks. Q355B kasutatakse seal, kus on vaja suuremat materjali tugevust. Lõplik valik peaks järgima konstruktsiooniprojekti.
Materjalisertifikaate ja galvaniseerimise kontrollimise protokolle saab tarnida vastavalt tellimusele. Vajadusel saab korraldada ka kolmanda osapoole kontrolli.
