Kuumvaltsitud teraskanal

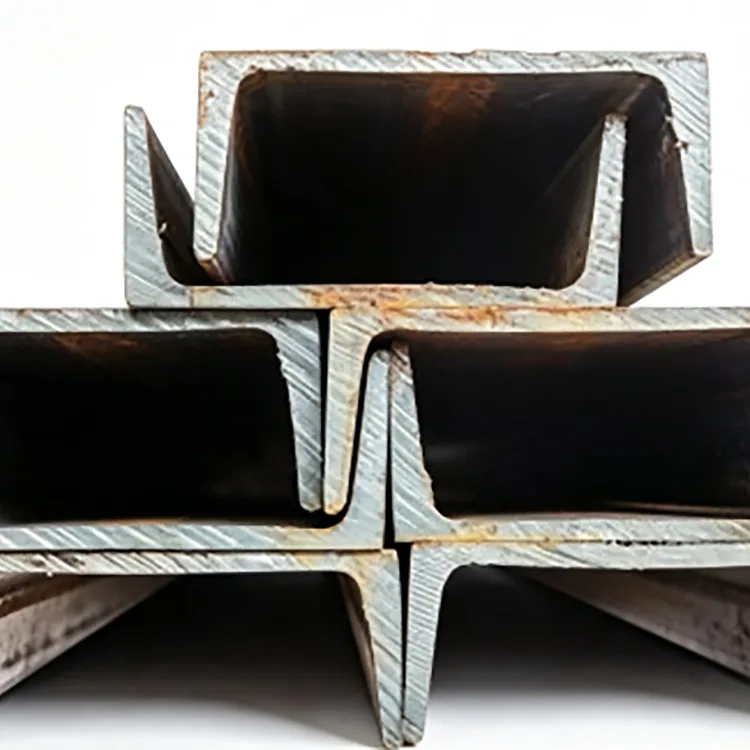

Kuumvaltsitud teraskanal on avatud teraskonstruktsiooniprofiil, millel on võrk ja kaks U-profiili moodustavat äärikut. Seda toodetakse terasest toorikute kuumvaltsimisel, mitte lamedate ribade painutamise või eraldi plaatide keevitamise teel.

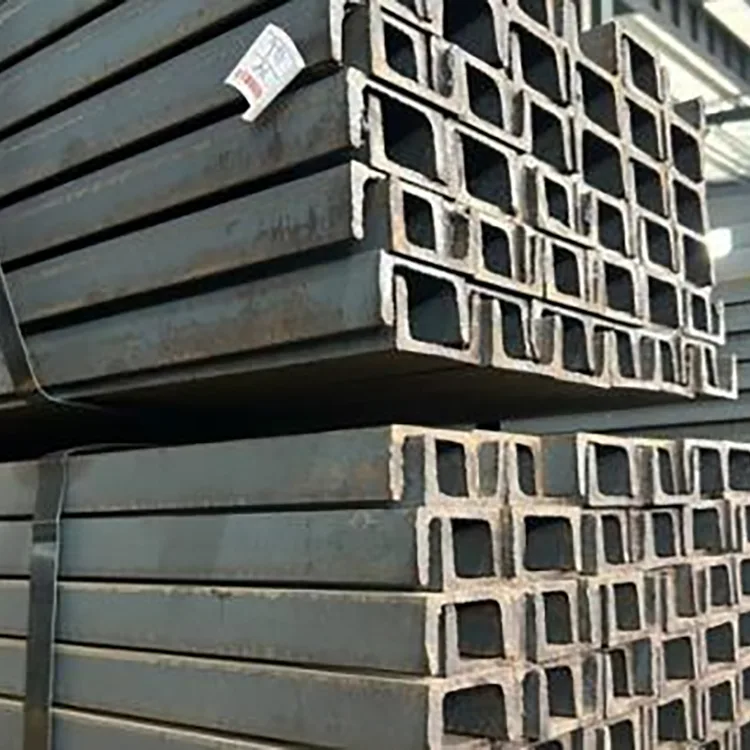

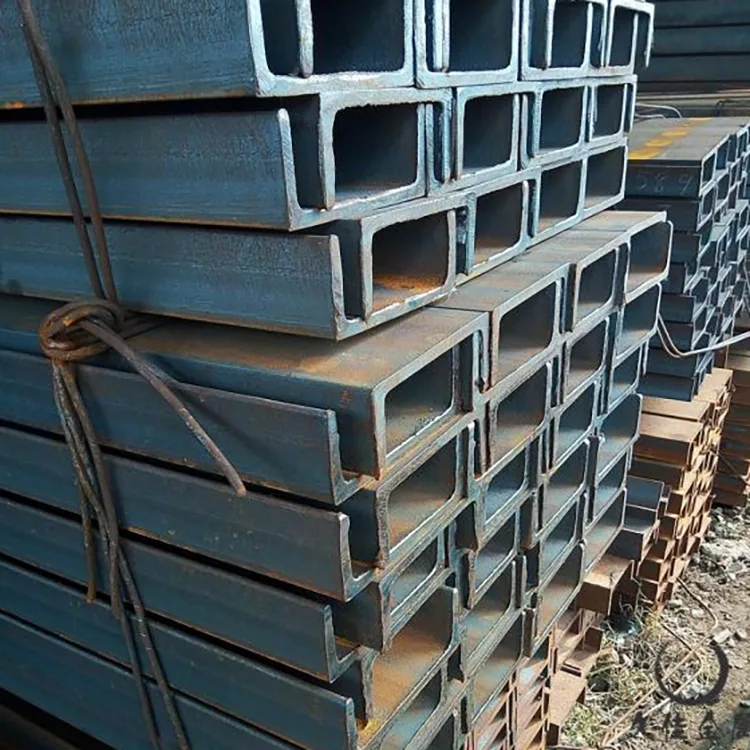

Valtsitud U-kujuline sektsioon tagab konstruktsiooni sügavuse jaoks võrgu ja äärikud plaatide, sulgude ja muude komponentide ühendamiseks. Seda kasutatakse tavaliselt konstruktsiooni tugede, seadmete aluste, raamide, trakside ja valmistatud teraskonstruktsioonide jaoks.

Rongheng tarnib kuumvaltsitud teraskanaleid Q235B ja Q355B tavalistes sektsioonides 5# kuni 40#, standardpikkustega 6 m, 9 m ja 12 m. Projektitellimuste jaoks on saadaval kohandatud lõikamine ja kokkulepitud valmistamine.

Tehnilised andmed

Tavaline tarnevahemik katab 5#–40#. Projektispetsiifiliste nõuete osas saab arutada teisi jaotisi.

Q235B või Q355B

Q235Bkasutatakse tavaliselt üldiste konstruktsioonide, seadmete tugede, kaitsepiirete, raamide ja muude tavapäraste teraskonstruktsioonide valmistamiseks.

Q355Btagab kõrgema kindlaksmääratud voolavuspiiri ja seda saab valida seal, kus konstruktsioon nõuab suuremat materjali tugevust, sealhulgas raskemad toed ja nõudlikud seadmed või infrastruktuuri rakendused.

Terase klass tuleks valida koos kanali suuruse ja konstruktsioonikoormusega. Kõrgema tugevusega klass ei muuda alamõõdulist sektsiooni konstruktsiooniliselt sobivaks.

Kuumvaltsitud teraskanali valmistamine

Kanal moodustatakse otse kuumvaltsimise teel:

Terasest toorik → kuumutamine → töötlemata valtsimine → vahevaltsimine → viimistlusvaltsimine → suuruse määramine → sirgendamine → lõikamine → ülevaatus → komplekteerimine

Toorik läbib rea rulle, mis määravad järk-järgult raami, ääriku laiuse ja sektsiooni üldmõõtmed. Pärast valtsimist kontrollitakse kanali mõõtmeid, sirgust ja pinna seisukorda.

Kuidas valida kanali suurust

Sektsioon tuleks valida tegelike konstruktsiooninõuete, mitte ainult suuruse või kaalu järgi.

• Laius:Pikemate vahekauguste jaoks võib olla vajalik suurem osa.
• Laadige:Seadmed, konstruktsiooni- ja tugikoormused mõjutavad vajalikku sektsiooni.
• Toetuse tingimus:Kanali fikseerimine muudab selle struktuurilist käitumist.
• Laadimise suund:Kanali suund mõjutab selle läbilaskevõimet.
• Läbipaine:Lubatud deformatsioon võib määrata ka vajaliku lõigu.

Hanke puhul eelistatakse konstruktsioonijoonisel või terasegraafikul näidatud täpset sektsiooni numbrit üldisele kirjeldusele, näiteks "raske kanalite teras".

Kuumvaltsitud vs külmvormitud kanal

Kuumvaltsitud kanalit ja külmvormitud kanalit toodetakse erinevate protsesside abil ja neid ei tohiks valida ainult nimikõrguse järgi.

Enne ühe tüübi asendamist teisega tuleks kontrollida sektsiooni geomeetriat, paksust ja arvutatud konstruktsioonivõimet.

Kanal vs I Beam

Kuumvaltsitud teraskanal ja I Beam on mõlemad konstruktsiooni sektsioonid, kuid need vastavad erinevatele sektsioonidele.

I-tala valitakse tavaliselt talarakenduste jaoks, kus on vaja selle I-kujulist osa. Kanal on sageli mugav tugede, seadmete aluste, sulgude ja valmistatud raamide jaoks, kuna komponente saab ühendada selle võrgu ja äärikutega.

Määratud konstruktsiooniosa peaks järgima projekti joonist, mitte muutuma ainult seetõttu, et mõni muu osa on hõlpsamini kättesaadav.

Rakendused

Seda kasutatakse ehituses, tööstuslikus tootmises, masinate toetamises ja infrastruktuuriprojektides.

• Tehase- ja laostruktuurid:toed, raamid ja tugevdusdetailid
• Masinad:masinaalused, konveieriraamid ja seadmete toed
• Ehitus:konstruktsiooni toed, valmistatud ühendused ja tugevdussektsioonid
• Päikese- ja energiaprojektid:tugiraamid, seadmete alused ja terasest abikonstruktsioonid
• Munitsipaal- ja transpordiprojektid:tugiraamid, piirded ja tehnokonstruktsioonid

Valmistamine ja pinnatöötlus

Seda saab tarnida standardsete sirgete pikkustena või töödelda vastavalt projekti joonistele.

• Fikseeritud pikkusega lõikamine
• Puurimine
• Mulgustamine
• Kaldus
• Lihvimine
• Muu kokkulepitud väljamõeldis

Korduva valmistamise korral võivad eellõigatud ja töödeldud sektsioonid vähendada paigalduskoha ettevalmistustööd.

Standardtoode tarnitakse musta kuumvaltsitud kujul koos freeskiviga ja ilma korrosioonikaitsekatteta. Olenevalt rakendusest saab valmistatud terast hiljem värvida, pulbervärvida või kuumtsingida.

Kui on vaja kuumtsinkimist, tuleks põhilõike- ja puurimistööd üldjuhul lõpetada enne galvaniseerimist, et valmis komponent saaks ettenähtud pinnatöötluse.

Kvaliteedikontroll

Kvaliteedikontroll hõlmab terase marki, sektsiooni mõõtmeid, sirgust, pinna seisukorda ja jälgitavust.

• Materjali klass:Kontrollige Q235B või Q355B tellimuse vastavust.
• Sektsiooni mõõtmed:Kontrollige kõrgust, ääriku laiust ja võrgu paksust.
• Pikkus:Kontrollige standard- või fikseeritud pikkusega nõudeid.
• Sirgus:Kontrollige valmis sektsiooni enne valmistamist või saatmist.
• Pind:Kontrollige pragude, lamineerimise ja tõsiste pinnakahjustuste suhtes.
• Jälgitavus:Sobitage materjal asjakohaste tootmis- ja kontrollidokumentidega.

Tume kate on kuumvaltsitud terase tavaline omadus ja seda tuleks eristada aktiivsest punakaspruunist korrosioonist või vastuvõetamatutest pinnadefektidest.

Materjali sertifikaadid ja kokkulepitud ülevaatusprotokollid saab lisada projekti tellimustele. Kui leping seda nõuab, võib korraldada ka kolmanda osapoole kontrolli.

Must teras ja korrosioon

Must kuumvaltsitud pind ei ole korrosioonikaitsesüsteem.

Kuivade siseruumide puhul võib kasutada töötlemata kanalit, kui projekti spetsifikatsioon seda lubab. Välis- ja niiskes keskkonnas on vaja sobivat kaitsekattesüsteemi.

Kuumtsinkimist saab kasutada siis, kui on vaja pikaajalist korrosioonikaitset. Lõplik töötlemine tuleks valida vastavalt töökeskkonnale ja tootmisjärjekorrale.

Projekti tarnimine

Tööstusliku tehase ehitamiseks on tarnitud 10#, 12# ja 16# kuumvaltsitud teraskanal Q235B konstruktsiooni tugede, katusega seotud osade ja seinte tugevdamiseks. Tarnitud projektidokument nõudis valmistamiseks ühtseid mõõtmeid ja sirget materjali.

Masinate valmistamisel saab 20# ja 25# kanaliga sektsioone kasutada seadmete aluste, konveieritugede ja valmistatud raamide jaoks, kui konstruktsioon nõuab suuremat sektsiooni.

Tarne Tianjin Daqiuzhuangist

Ronghengi tarneahel asub Tianjin Daqiuzhuangis, pakkudes juurdepääsu konstruktsiooniterase tarnimisele, töötlemisele ja piirkondlikule logistikale.

Kuumvaltsitud teraskanal Q235B ja Q355B on saadaval tavaliste sektsioonidena vahemikus 5#–40#, standardpikkusega 6 m, 9 m ja 12 m. Eritellimusel lõikamist ja kokkulepitud valmistamist saab kooskõlastada projektitellimuste jaoks.

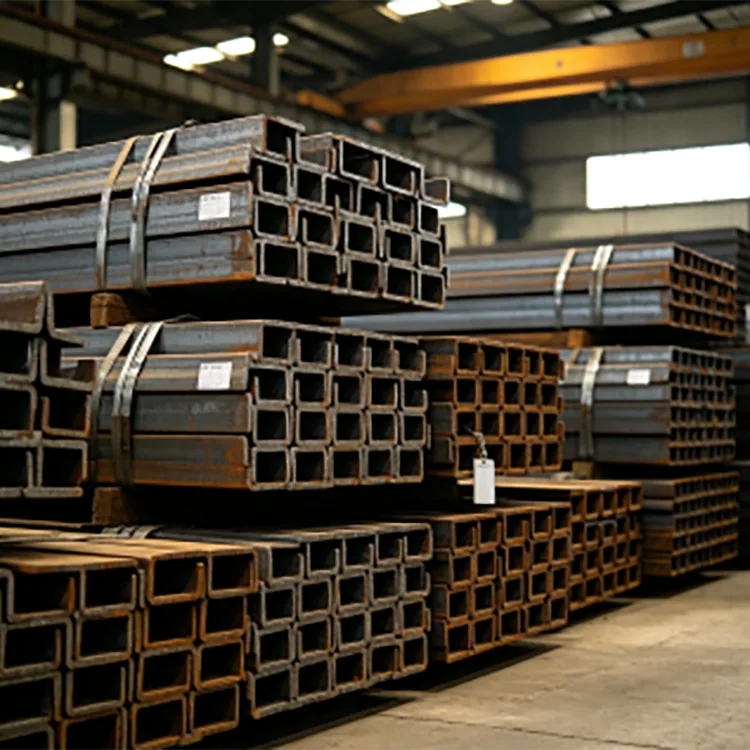

Eksportsaadetiste jaoks saab kanaliterase komplekteerida ja ette valmistada konteinerite laadimiseks ja pikamaavedudeks. Materjali sertifikaate ja ülevaatuse protokolle saab tarnida vastavalt ostulepingule.

Praegune standard

Hiina riikliku standardiga hõlmatud terasprofiilide puhul kehtib GB/T 706-2016 alates 2026. aasta septembrist. GB/T 706-2026 on välja antud ja jõustub 1. detsembril 2026, asendades 2016. aasta väljaande.

Tellimuste puhul, mis on tehtud enne uue standardi jõustumist, tuleb kehtiv väljaanne kinnitada ostulepingus ja projekti dokumentides.

KKK

Q1. Milleks kuumvaltsitud teraskanalit kasutatakse?

Seda kasutatakse konstruktsiooniliste tugede, seadmete aluste, tehaseraamide, laokomponentide, masinakonstruktsioonide, munitsipaalterasetööde ja terasest valmistatud sõlmede jaoks.

Q2. Mis vahe on kuumvaltsitud ja külmvormitud kanalil?

Kuumvaltsitud kanalit toodetakse kuumutatud kangidest valtsimise teel, külmvormitud kanalit aga terasriba painutamise teel. Neil on erinevad sektsiooni omadused ja neid ei tohiks asendada ilma konstruktsiooninõudeid kontrollimata.

Q3. Kas Q355B on alati parem kui Q235B?

Nr Q355B on kõrgema määratud tugevusega, kuid nõutav mark sõltub konstruktsiooni konstruktsioonist. Tugevam materjal ei muuda alamõõdulist kanalit automaatselt sobivaks.

Q4. Millised kanalite suurused on saadaval?

Tavaline tarnevahemik katab 5#–40#. Loetletud levinud jaotised hõlmavad 5#, 8#, 10#, 12#, 14#, 16#, 20# ja 25#.

K5. Mis pikkused on saadaval?

Standardpikkused on 6 m, 9 m ja 12 m. Kohandatud lõikamist saab korraldada vastavalt projekti nõuetele.

K6. Kas kanalit saab enne tarnimist lõigata ja puurida?

Jah. Fikseeritud pikkusega lõikamist, puurimist, stantsimist, faasimist, lihvimist ja muud kokkulepitud valmistamist saab korraldada vastavalt joonistele.

K7. Kas kuumvaltsitud teraskanalit saab tsingida?

Jah. Kui välistingimustes või niiskes töös on vaja korrosioonikaitset, võib kanaliterase esmalt valmistada ja seejärel kuumtsingida.

Q8. Kas pinnal olev veskikivi on defekt?

Ei. Tume kate on kuumvaltsimise tavaline tulemus. Seda tuleks eristada punakaspruunist korrosioonist, pragudest, lamineerimisest ja muudest vastuvõetamatutest pinnadefektidest.

K9. Kuidas valida õige kanali suurus?

Sektsioon tuleks valida vastavalt ulatusele, koormusele, tugitingimustele, koormuse suunale ja lubatud läbipaindele. Konstruktsioonijoonis või terasegraafik on hanke kõige usaldusväärsem alus.

K10. Kas kanalite terast saab kasutada päikesekonstruktsioonide jaoks?

Jah. Seda saab kasutada sobivate päikeseenergia tugiraamide, seadmete aluste ja abikonstruktsioonide jaoks, kus kanali osa vastab projekti kujundusele.

K11. Kas 20# või 25# kanalit saab kasutada masinabaaside jaoks?

Neid suuremaid sektsioone saab kasutada raskeks tootmiseks, kuid lõplik valik sõltub seadme kaalust, tugipunktidest, vibratsioonist ja konstruktsiooninõuetest.

Q12. Kas ASTM A36 või SS400 saab tarnida?

Eksporditellimuste puhul saab arutada rahvusvahelisi hindeid. Enne tootmist tuleb kinnitada keemiline koostis, mehaanilised omadused ja sertifitseerimisnõuded.

Q13. Milliseid kvaliteetseid dokumente saab esitada?

Materjali sertifikaadid, ülevaatusprotokollid ja muud kokkulepitud kvaliteedidokumendid on võimalik tarnida vastavalt tellimusele. Vajadusel saab korraldada ka kolmanda osapoole kontrolli.
