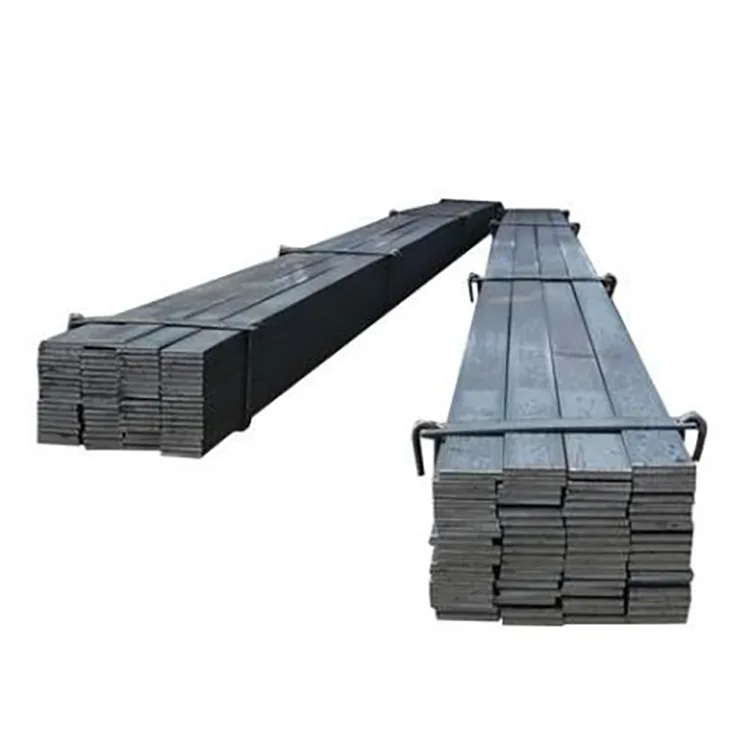

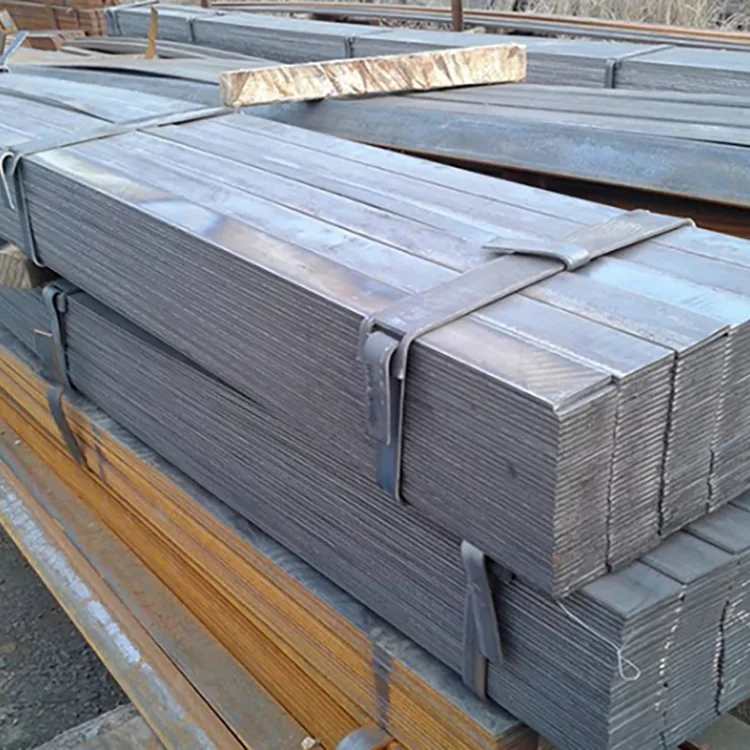

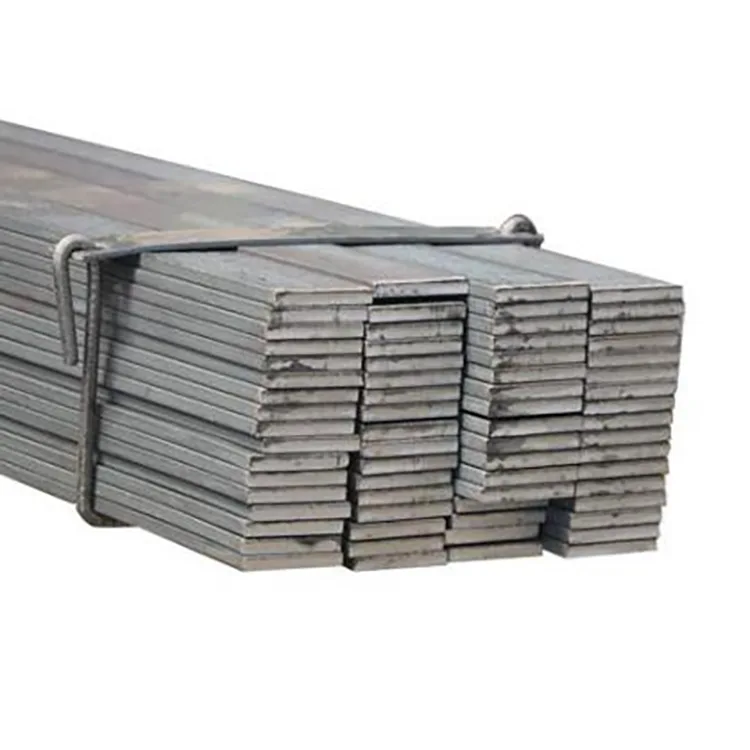

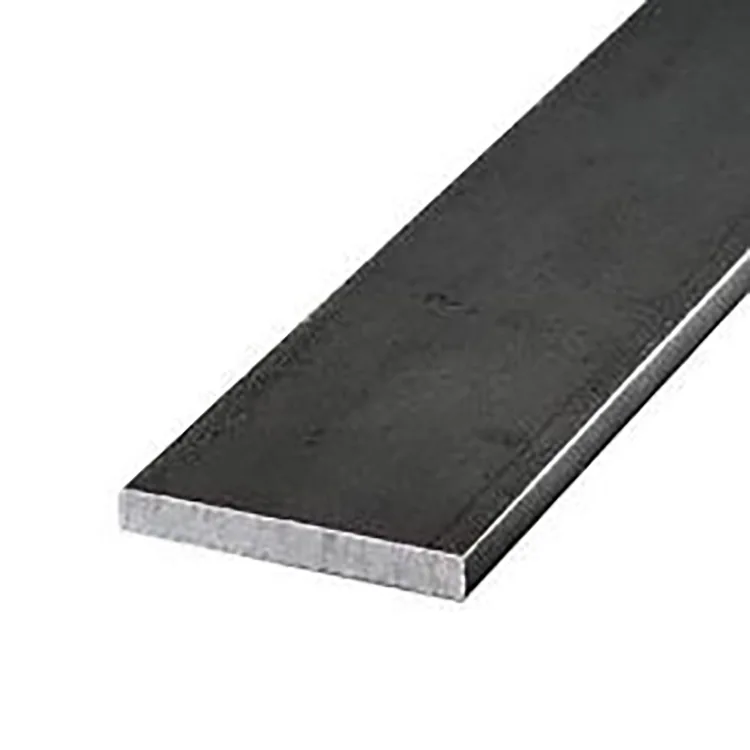

Kuumvaltsitud terasplaat on tugev ristkülikukujuline terasprofiil, mis on toodetud otse kuumvaltsimise teel. Erinevalt terasplaadist või -poolist lõigatud lamedatest ribadest rullitakse latt valmis osani, mille laius ja paksus on kogu pikkuses ühtlane.
Standardpind on must kuumvaltsitud teras ilma kaitsekatteta. See võimaldab materjali enne värvimist, tsinkimist või muud lõplikku pinnatöötlust lõigata, puurida, keevitada, painutada või töödelda.
Levinud kasutusalad hõlmavad terase tootmist, masinate komponente, konstruktsiooniühendusi, manustatud osi, maandussüsteeme ja seadmete tugesid.
| Üksus | Spetsifikatsioon |
| Toode | Kuumvaltsitud terasest lamelatt |
| Materjal | Q235B, Q355B |
| jaotis | Tugev ristkülikukujuline |
| Laius | 12-200 mm |
| Paksus | 3–60 mm |
| Standardne pikkus | 6 m, 9 m, 12 m |
| Pind | Must kuumvaltsitud |
| Katmine | Mitte ühtegi |
| Töötlemine | Lõikamine, puurimine, painutamine, faasimine, nurga lõikamine |
| Kodune standard | GB/T 704-2017 |
| Rahvusvahelised klassid | ASTM A36, SS400 ja muud kokkulepitud klassid |
Q235Bkasutatakse tavaliselt üldiseks tootmiseks, ühendusosade, kaitsepiirete, sisseehitatud komponentide ja tavaliste teraskonstruktsioonide jaoks, kus on nõutav standardne tugevus ja keevitatavus.
Q355Btagab kõrgema voolavustugevuse taseme ja seda kasutatakse raskemate tugede, seadmete komponentide ja muude rakenduste jaoks, kus disain nõuab suuremat tugevust.
Õige hinne sõltub insenerinõuetest. Laius, paksus, laadimisseisund ja toe paigutus mõjutavad ka komponendi lõplikku jõudlust.
Põhiline tootmisviis on:
Terasest toorik → kuumutamine → töötlemata valtsimine → viimistlusvaltsimine → mõõtmete määramine → sirgendamine → lõikamine → kontroll → komplekteerimine
Ristkülikukujuline sektsioon moodustatakse otse valtsimise ajal, mitte ei lõigata plaadist või rullist. Pärast valtsimist kontrollitakse varraste mõõtmeid, sirgust ja nähtava pinna seisukorda.
Kuumvaltsitud terase tume pind on tavaliselt freesitud. Seda ei tohiks segi ajada punakaspruuni korrosiooniga.
Peamine eelis on selle tugev ristkülikukujuline osa koos lihtsa valmistamisega. Seda saab lõigata ühendusdetailideks, puurida poltliidete jaoks, keevitada sulgudesse või tugedesse ning töödelda paksemateks komponentideks.
Suuremate paksuste korral võib see olla ka seadmete aluste, tugiplokkide ja valmistatud masinaosade töötlemise toorik.
Kuna standardtoode tarnitakse ilma kaitsekatteta, saab lõpliku pinnatöötluse valida pärast valmistamist vastavalt teeninduskeskkonnale.
Kuumvaltsitud teraslatt ja külmtõmmatud lamelatt on valmistatud erinevatele nõuetele.
Kuumvaltsitud lame lattkasutatakse peamiselt konstruktsioonide valmistamisel, keevitamisel, üldisel toorikute töötlemisel ja rakendustes, kus ülimalt kitsad mõõtmete tolerantsid ei ole esmane nõue.
Külmtõmmatud lame lattläbib täiendava töötluse, et saavutada tihedamad mõõtmed, ühtlasem osa ja sile pind. See sobib rohkem täppistöödeldud detailidele, kus mõõtmete tolerants on oluline.
Plaadilõhega lamelatt valmistatakse terasplaadi või -pooli ribadeks lõikamisel, kuumvaltsitud lamelatt aga valtsitakse otse ristkülikukujuliseks osaks.
Valmistamistööde puhul võib erinevus mõjutada servade seisundit, sektsiooni geomeetriat, sirgust ja sobivust lõikamise ja keevitamise ajal. Seetõttu tuleks tootmisviis selgelt määratleda, kui need omadused on valmiskomponendi jaoks olulised.
Kasutatakse ühendusdetailide, jäigastajate, kronsteinide, tugevdusdetailide ja sisseehitatud teraskomponentide jaoks.
Kasutatakse seadmete aluste, tugiplaatide, masinaraamide, toorikute ja raskete valmistatud komponentide töötlemiseks.
Kasutatakse sisseehitatud osade, tugevduskomponentide, ühendusdetailide ja muude teraskonstruktsioonide jaoks.

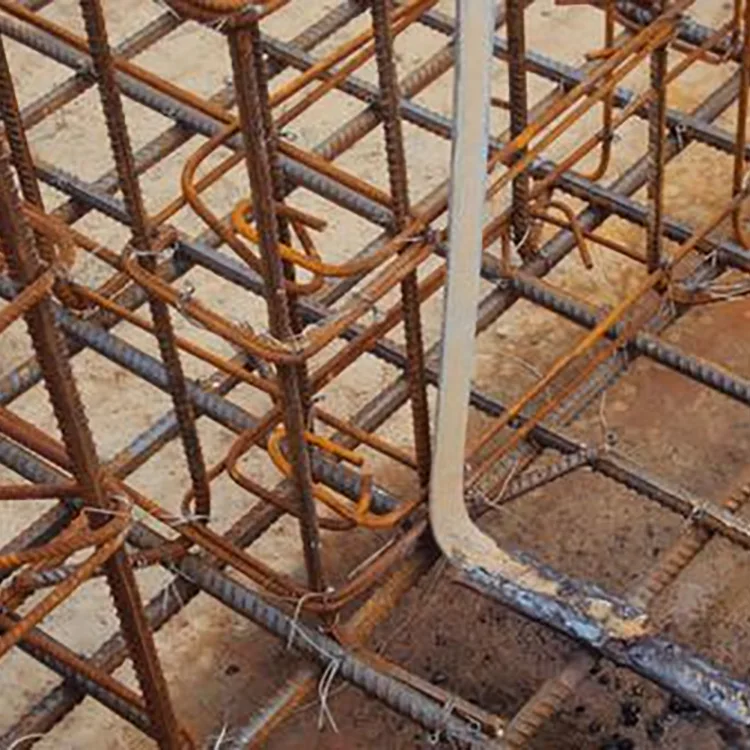

Lamelatti kasutatakse maandusjuhina, kuna seda on lihtne paigaldada, kinnitada ja keevitada. Levinud suurused hõlmavad40×4 mmja50×5 mm, kuigi lõplik suurus peaks järgima elektriprojekti ja kehtivaid nõudeid.
Katmata või maetud maandussüsteemide puhul võib olla vajalik korrosioonikaitse. Kuumtsinkimist saab teostada pärast valmistamist, kui on vaja täiendavat kaitset niiskuse ja pinnase eest.
Levinud rakendused hõlmavad kaitsepiirete komponente, märgitugesid, lampidega seotud konstruktsioone, lao tugevdamist ja muid välistingimustes valmistatud teraskonstruktsioone.
Paksem lame latt annab tugeva lähtematerjali töötlemiseks, tugiplaatideks ja rasketeks valmistatud osadeks.
Näited:
80×20 mm Q355B
100×25 mm Q355B
Töötlemisrakenduste puhul tuleks arvesse võtta nõutavat töötlemisvaru, mõõtmete tolerantsi ja pinna seisukorda koos sektsiooni nimisuurusega.
Standardtootel on must kuumvaltsitud pind ilma kaitsekatteta. Olenevalt rakendusest saab valmistatud komponenti hiljem viimistleda:
Maalimine– tavapärastele sise- ja välistingimustes kasutatavatele teraskonstruktsioonidele.
Pulbervärvimine– valmistatud toodetele, mille välimus ja pinnakaitse on vajalik.
Kuumtsinkimine– välistingimustes, niisketes või mattunud kasutustingimustes.
Elektrogalvaniseerimine– kus sobib õhem tsinkkate.
Pinnatöötlus tuleks valida vastavalt töökeskkonnale ja tootmisjärjekorrale.
Saadaval töötlemine sisaldab:
Korduva valmistamise korral võivad eelnevalt lõigatud pikkused vähendada kohapealset lõikamist ja lihtsustada tootmist. Kui valmis osad tsingitakse, tuleks enne tsinkimisetappi kinnitada valmistamisnõuded.
Ülevaatus võib hõlmata omadusi, mis mõjutavad otseselt valmistamist ja kasutamist:
Mustal kuumvaltsitud terasel on freeskivi normaalne. Ülevaatus keskendub defektidele, mis võivad mõjutada tootmist, töötlemist või kavandatud rakendust.
Hinnapäring peaks tavaliselt sisaldama järgmist teavet:
Näiteks:
Q235B / 50 × 8 mm / 6 m / kuumvaltsitud terasest lamelatt / 20 tonni
Töödeldud materjali puhul:
Q355B / 100×25 mm / fikseeritud pikkus / puurimine ja lõikamine vastavalt joonisele

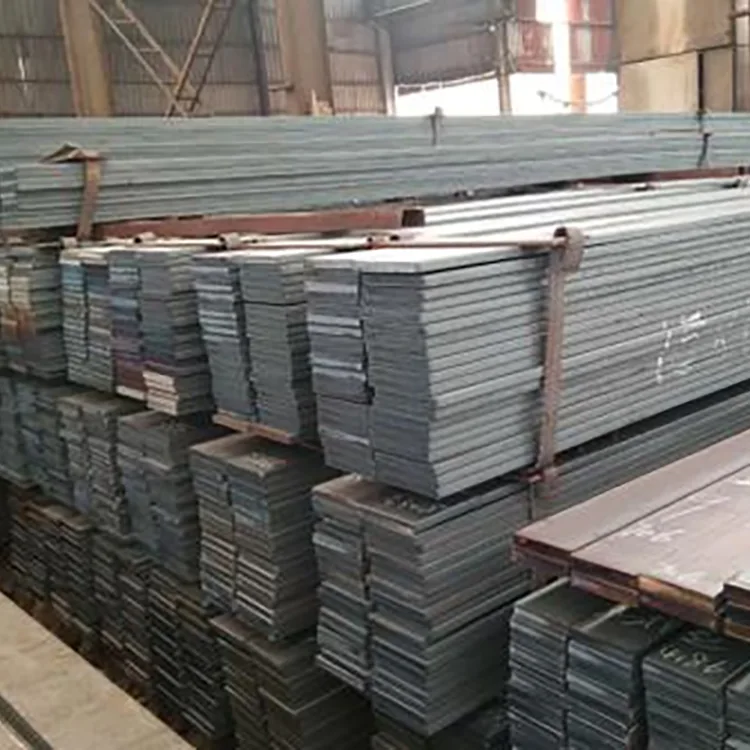

Meie terase tarneahel Tianjin Daqiuzhuangis toetab kuumvaltsitud lamedate vardade tarnimist koos lõikamis- ja järeltöötlusressurssidega.
Ühised spetsifikatsioonid saab tarnida saadaolevast laost, samas kui mittestandardsed suurused ja töödeldud osad on paigutatud vastavalt tootmisnõuetele.
Suuremate tellimuste puhul saavad kliendid esitada suurusnimekirja ja lõikegraafiku, et materjali planeerimine lähtuks vajalikest tükkide mõõtudest.
Jah. Q235B kasutatakse tavaliselt keevitatud valmistamiseks, samas kui Q355B saab valida komponentide jaoks, mille konstruktsioon nõuab suuremat tugevust.
Tavaliselt mitte. Tume pind on peamiselt kuumvaltsimismasinast. Punakaspruun rooste on omaette korrosiooniseisund.
Jah. Varda saab pärast valmistamist tsingida, kui valmis komponent vajab täiendavat korrosioonikaitset.
Kuumvaltsitud lamedat latti kasutatakse peamiselt konstruktsiooni valmistamiseks ja üldisteks tööstuslikeks rakendusteks. Külmtõmmatud lamedat latti töödeldakse edasi, et tagada tihedamad mõõtmed, ühtlasem geomeetria ja parem pinnaviimistlus.
Jah. Standardpikkused on 6 m, 9 m ja 12 m ning fikseeritud pikkusega lõikamist saab korraldada vastavalt vajalikele mõõtudele.
Jah. Sobivate suuruste ja nõuete jaoks on saadaval lõikamine, puurimine, mulgustamine, painutamine, faasimine ja nurga lõikamine.
Q235B kasutatakse tavaliselt üldiseks tootmiseks, samas kui Q355B valitakse siis, kui disain nõuab kõrgemat tugevustaset. Valik peaks lähtuma insenerinõuetest, mitte ainult materjali kvaliteedist.
Jah. Tavaliselt kasutatakse selliseid suurusi nagu 40 × 4 mm ja 50 × 5 mm, kuid juhtme lõplik suurus tuleks määrata maanduse konstruktsiooni ja kehtivate elektrinõuete alusel.
Eksporditellimuste puhul saab arutada ASTM A36, SS400 ja muid kokkulepitud klasse, kui materjali spetsifikatsioonid ja dokumentatsioon on nõutavad.
Esitage terase klass, laius, paksus, pikkus, kogus, töötlemisnõuded ja pinnatöötlus. Valmistatud osade puhul tuleks võimalusel lisada joonis.
