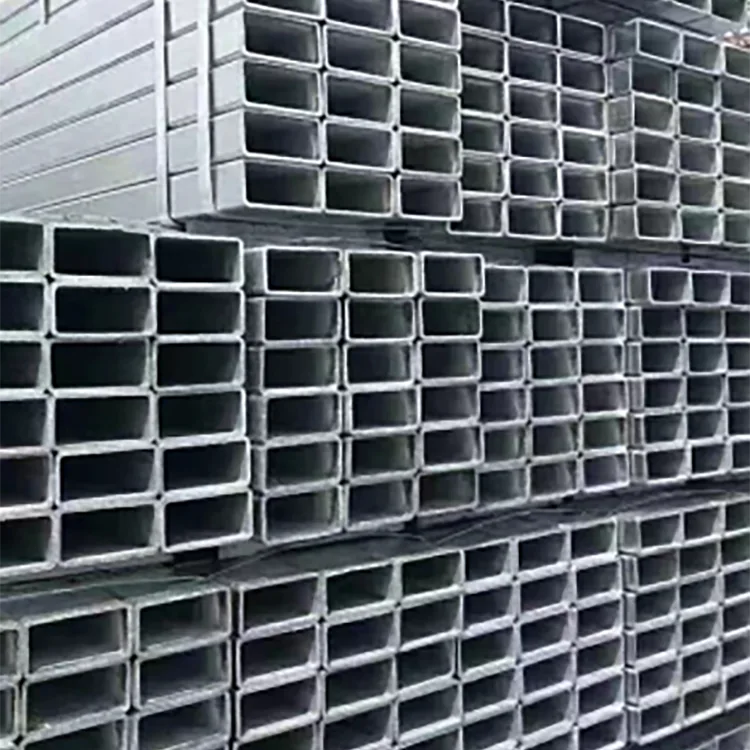

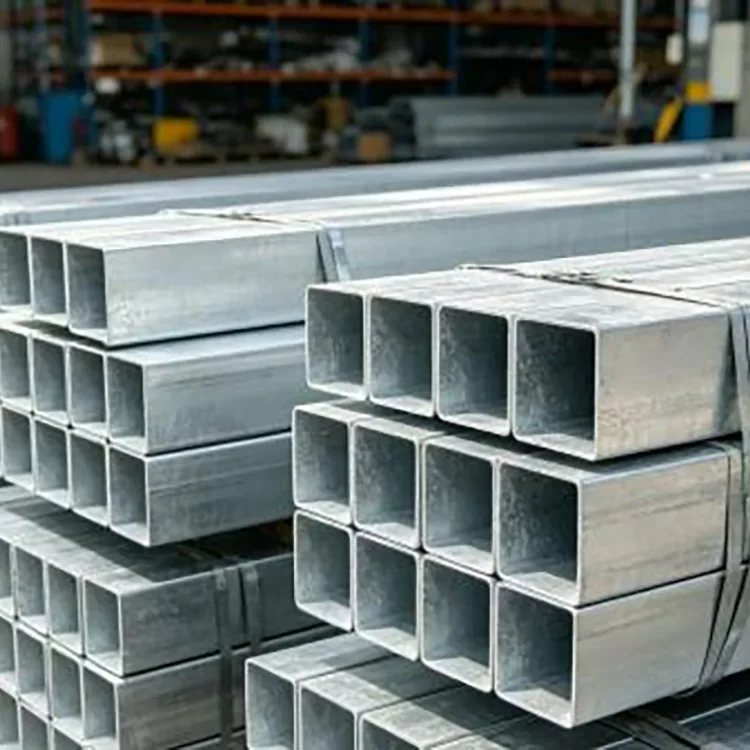

Tsingi-alumiiniumi-magneesiumiga kaetud ristkülikukujuline terastoru

Tsink-alumiinium-magneesiumiga kaetud ristkülikukujulise terastoru peamine eelis on selle kontrollitav laiuse ja kõrguse suhe. Võrreldes ümmarguse toruga võib üks külg pakkuda laiemat paigalduspinda; Võrreldes ruudukujulise toruga saab sektsiooni valida nii, et see sobiks paremini olemasoleva paigaldusruumi ja koormuse suunaga.

Konstruktsioonirakenduste puhul on pikem külg tavaliselt paigutatud suunas, kus on vaja suuremat paindejäikust. Sektsiooni tegelik suurus ja seina paksus tuleks siiski kinnitada konstruktsiooni koormuse ja ulatuse põhjal, mitte ainult välimuse järgi.

Suuruste vahemik

Spetsiaalseid kuvasuhteid, seina paksuseid ja pikkusi saab valmistada vastavalt joonistele ja projekti nõuetele.

Miks kasutada Zn-Al-Mg katet?

Tsink-alumiinium-magneesiumiga kaetud ristkülikukujuline terastoru tagab korrosioonikaitse läbi tsingipõhise sulamikihi, mis sisaldab alumiiniumi ja magneesiumi. Võrreldes tavaliste tsinkkatetega võib sulamisüsteem pakkuda paljudes väliskeskkondades paremat korrosioonikindlust.

Teine praktiline omadus on selle käitumine väikeste kattekahjustuste piirkondade ümber. Ümbritsevast kattekihist pärit korrosioonitooted võivad aeglustada lokaliseeritud katmata terase korrosiooni. See on kasulik toodete puhul, mis nõuavad lõikamist, puurimist või muud kohapeal valmistamist, kuigi suuremad kahjustatud alad ja keevitatud sektsioonid võivad siiski vajada sobivat parandustöötlust.

Sektsiooni ja seina paksuse valik

Erinevad rakendused nõuavad erinevaid laiuse, kõrguse ja seina paksuse kombinatsioone.

Kergemate sekundaarelementide, seadmeraamide ja abitugede jaoks võib kaaluda 40 × 60 mm sektsiooni.

50 × 100 mm sektsioon sobib paljude standardsete tugi- ja raamirakenduste jaoks, kus eelistatakse suhteliselt kõrget ristkülikukujulist sektsiooni.

Raskemate talade, suuremate seadmeraamide ja muude rakenduste jaoks, mis nõuavad suuremat sektsiooni jäikust, võib kaaluda suuremaid sektsioone, nagu 60 × 120 mm või 80 × 120 mm.

Suuremate koormuste või pikemate vahekauguste korral võib määrata 80 × 160 mm ja suuremaid sektsioone, kuid lõplikku suurust tuleks kontrollida konstruktsiooniarvutustega.

Seina paksus tuleks valida samamoodi. Õhukeseseinalisest materjalist võib piisata lühikeste ja kergete raamide jaoks, samas kui 1,8–2,0 mm ja paksemaid sektsioone arvestatakse sagedamini üldiste väliskonstruktsioonide puhul. Suured koormused, pikad vahekaugused ja tugevad tuuled võivad vajada 2,5–3,0 mm või paksemat materjali.

Tüüpilised rakendused

Fotogalvaanilised projektid

Kasutatakse katusel asuvate fotogalvaaniliste tugiraamide, päikeseenergia abielementide ja muude välistingimustes kasutatavate fotogalvaaniliste konstruktsioonide jaoks, kus ristkülikukujuline sektsioon sobib paigaldusplaaniga.

Kardinad ja dekoratiivkonstruktsioonid

Ristkülikukujulise toru lamedad pinnad on mugavad raamide ühendamiseks, kattetugede, dekoratiivsete teraskonstruktsioonide ja arhitektuursete konstruktsioonide jaoks.

Tööstusseadmete raamid

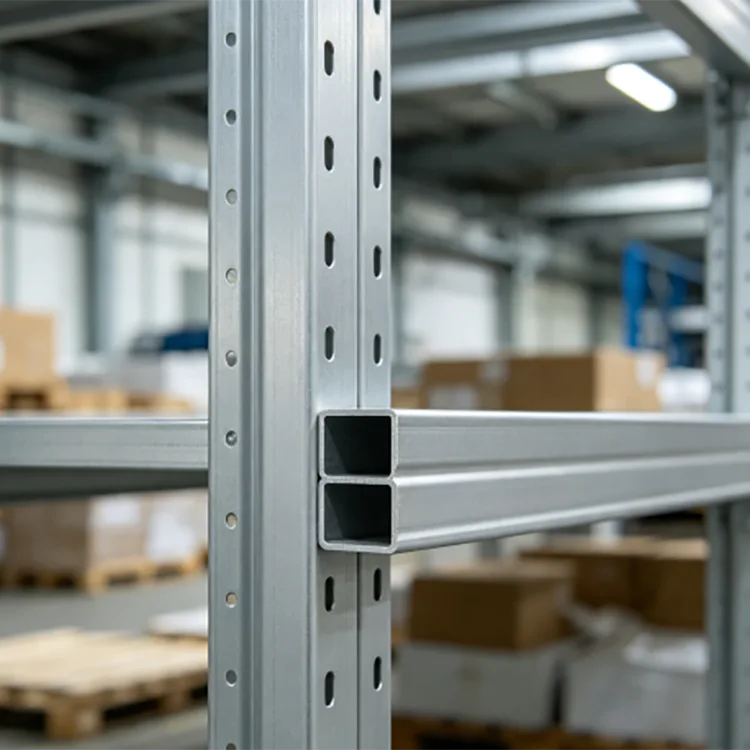

Kohaldatav automatiseerimisseadmete, laosüsteemide, tootmisliinide raamide, tööjaamade ja masinate tugistruktuuride puhul.

Munitsipaal- ja infrastruktuuriprojektid

Kasutatakse kaitsepiirete raamide, kõnniteede tugede, valgustuskonstruktsioonide, silla abikomponentide ja muude välistingimustes valmistatud teraskonstruktsioonide jaoks.

Tehased ja põllumajandusstruktuurid

Sobib sekundaarsetele terasdetailidele, kasvuhooneraamidele, seadmete varjualustele, talukonstruktsioonidele ja kaitseraamidele.

Pind ja valmistamine

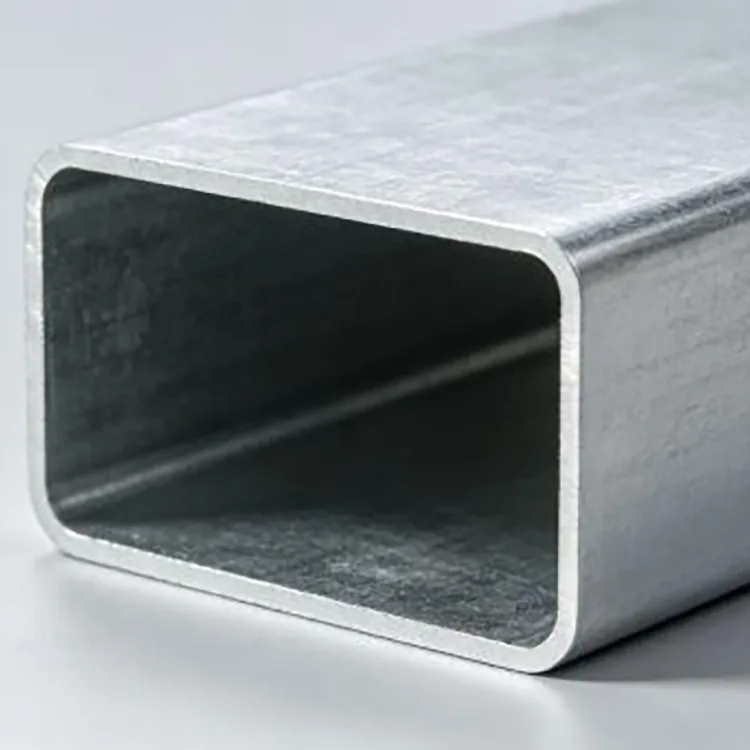

Standardpind on üldiselt matt hõbehall suhteliselt ühtlase välimusega. Toru saab tarnida otseseks kokkupanekuks või töödelda enne saatmist.

Saadaval on fikseeritud pikkusega lõikamine, puurimine, otste ettevalmistamine, faasimine ja muu töötlemine. Keevitamine on samuti võimalik, kuid see mõjutab köetava ala kattekihti ja seda tuleb töödelda vastavalt projekti korrosioonikaitsenõuetele.

Suurte projektide puhul võib eellõikamine ja eelpuurimine vähendada tööd kohapeal ja parandada paigalduse tõhusust.

Tootmise kontroll

Ristkülikukujuline toru on valmistatud Zn-Al-Mg-ga kaetud terasribast rullvormimise ja kõrgsagedusliku keevitamise teel, millele järgneb suuruse määramine, sirgendamine ja lõikamine.

Tootmiskontroll keskendub riba paksusele, sektsiooni mõõtmetele, nurga geomeetriale, sirgusele, keevisõmbluse seisukorrale ja katte kvaliteedile. Struktuursete tellimuste puhul kontrollitakse neid parameetreid enne tarnimist kokkulepitud tootespetsifikatsioonidega.

Korrosioonikeskkond

Tsingi-alumiiniumi-magneesiumiga kaetud ristkülikukujuline terastoru sobib paljudes välistingimustes ja niisketes keskkondades, kuid katte valik peaks kajastama tegelikku kokkupuudet.

Kasutusaega ei saa määrata ainult katte tüübi järgi. Soola kontsentratsioon, niiskus, saasteained, katte mass, sektsiooni paksus, töötlemine ja hooldus mõjutavad tegelikku vastupidavust.

Kvaliteedikontroll

Kvaliteedikontroll võib hõlmata sektsiooni mõõtmeid, seina paksust, sirgust, nurga seisukorda, keevisõmbluse välimust, katte paksust ja pinna seisundit.

Konstruktsiooniprojektide puhul saab vastavalt kokkulepitud spetsifikatsioonile esitada materjalisertifikaadid ja mehaaniliste omaduste aruanded. Täiendavat korrosiooni- või soolapihustustesti saab korraldada, kui see on osa kliendi aktsepteerimisnõuetest.

Hanketeave

Hinnapakkumiseks esitage järgmine teave:

Sektsiooni suurus: näiteks 40 × 60 mm või 50 × 100 mm

Seina paksus: näiteks 1,5 mm, 2,0 mm või 3,0 mm

Terase klass: S390GD+ZM, S420GD+ZM või S550GD+ZM

Pikkus: 6 m või kohandatud

Kogus: tükid või kogukaal

Kasutusala: PV, kardina seinad, seadmete karkass, kasvuhoone või struktuurne kasutamine

Töötlemine: lõikamine, puurimine, keevitamise ettevalmistamine või muud nõuded

Sirge, tuulekoormuse või muude konstruktsiooninõuetega projektide puhul aitavad joonised või laadimisteave sobiva lõigu kinnitada.

KKK

Q1: Mis vahe on ristkülikukujulisel ja ruudukujulisel torul?

Ristkülikukujulisel torul on erinevad laiuse ja kõrguse mõõtmed, mis annab suurema paindlikkuse, kui saadaolev paigaldusruum või koormuse suund nõuab kindlat kuvasuhet. Nelinurksel torul on võrdsed küljed ja seda kasutatakse sageli seal, kus laadimis- ja ühendustingimused on sümmeetrilisemad.

Q2: Miks sobib tsingi-alumiiniumi-magneesiumiga kaetud ristkülikukujuline terastoru välistingimustes kasutatavaks ristkülikukujuliseks toruks?

Tsink-alumiinium-magneesiumkate pakub korrosioonikaitset ja toimib kasulikult lokaalsete kattekahjustuste korral. See muudab selle praktiliseks võimaluseks paljude väliskonstruktsioonide, sealhulgas PV-süsteemide ja seadmete raamide jaoks.

Q3: Kas ristkülikukujulist toru saab lõigata ja keevitada?

Jah. Saab teha lõikamist, puurimist ja keevitamist. Kuna need toimingud mõjutavad katet kohapeal, tuleks avatud alade ja keevisõmbluste nõutav kaitse määrata vastavalt keskkonnale ja projekti spetsifikatsioonidele.

Q4: millise seina paksuse peaksin valima?

See sõltub koormusest, vahemikust, tugitingimustest ja paigalduskeskkonnast. Kerge sekundaarne raamimine võib kasutada õhemaid seinu, samas kui pika ulatusega, suure koormuse või tugeva tuulega konstruktsioonid nõuavad tavaliselt paksemaid seinu. Lõigu arvutamine tuleks lõpule viia enne lõplikku valikut.

K5: Kas spetsiaalseid ristkülikukujulisi suhteid saab kohandada?

Jah. Lisaks standardsuurustele, nagu 30 × 20 mm kuni 200 × 100 mm, võib vastavalt tootmisvõimsusele ja joonistele arutada spetsiaalseid laiuse ja kõrguse suhteid, seinapaksusi ja fikseeritud pikkusi.

K6: Kas see sobib ranniku fotogalvaaniliste projektide jaoks?

Seda saab kasutada rannikualade PV-struktuuride jaoks, kuid katte spetsifikatsioon tuleks valida vastavalt kohalikule soola kokkupuutele ja nõutavale kasutusajale. Rasked merekeskkonnad võivad vajada kõrgemat kattetaset või täiendavat korrosioonikaitset.

K7: Kas saate pakkuda eelnevalt lõigatud või eelnevalt puuritud ristkülikukujulisi torusid?

Jah. Lõikamine, puurimine, faasimine, faasimine ja muu valmistamine võib toimuda enne saatmist, et vähendada töötlemistööd paigalduskohas.
