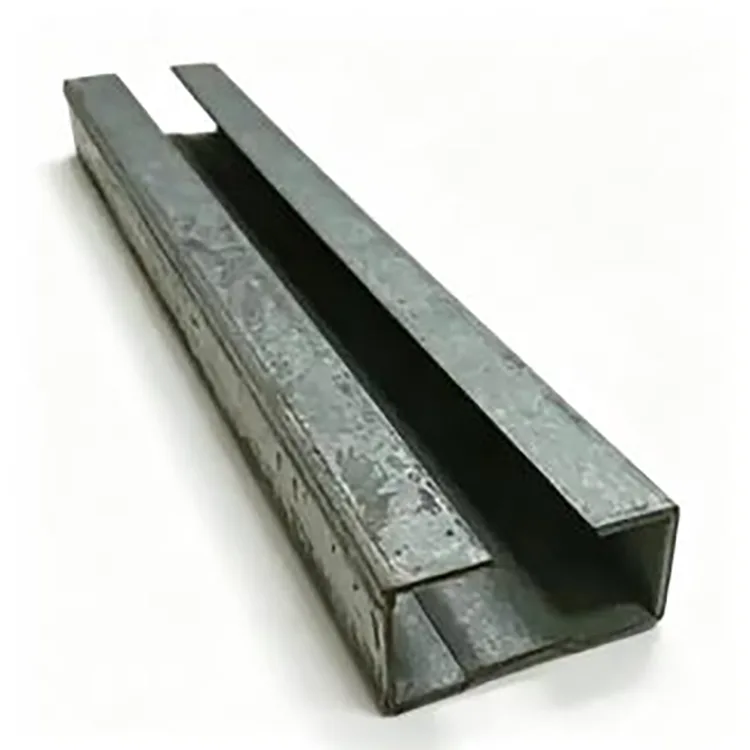

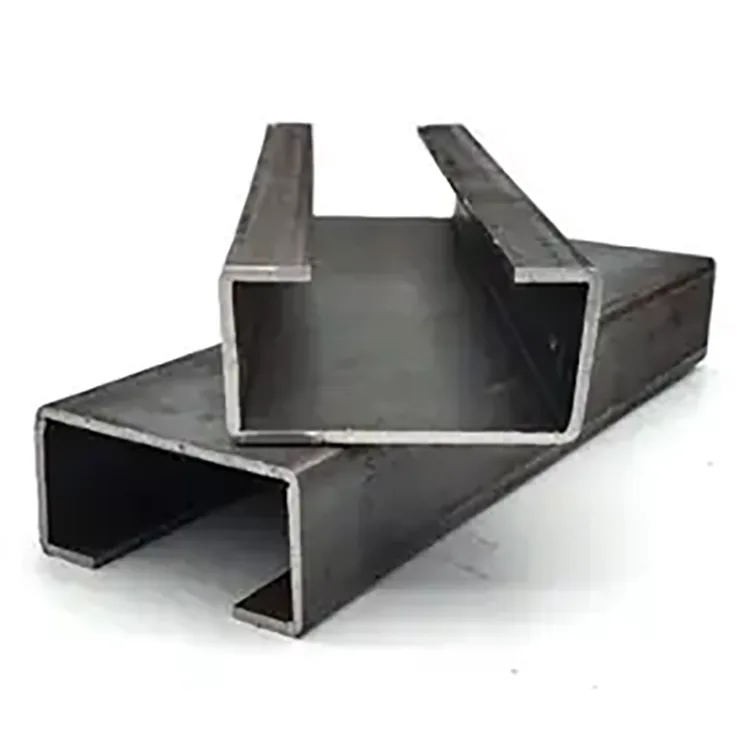

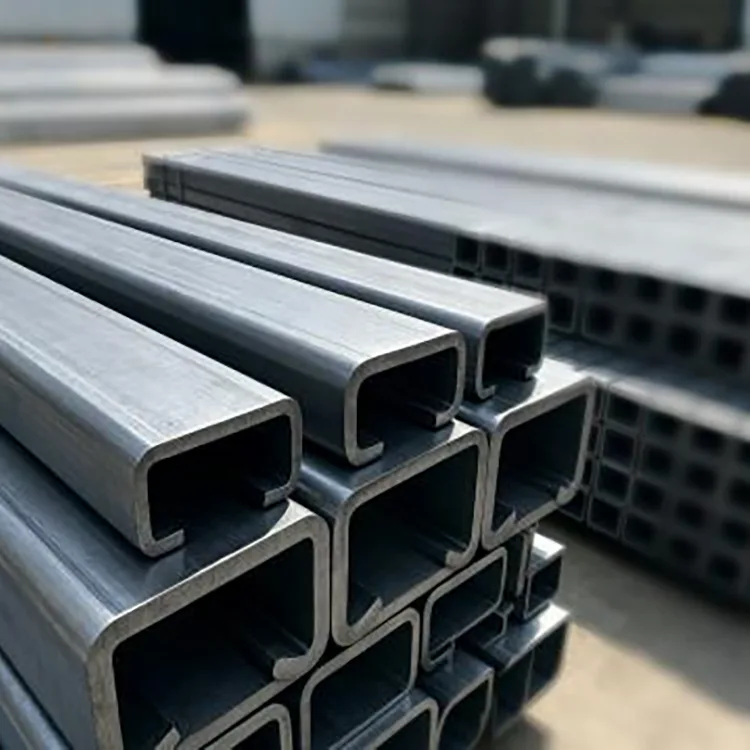

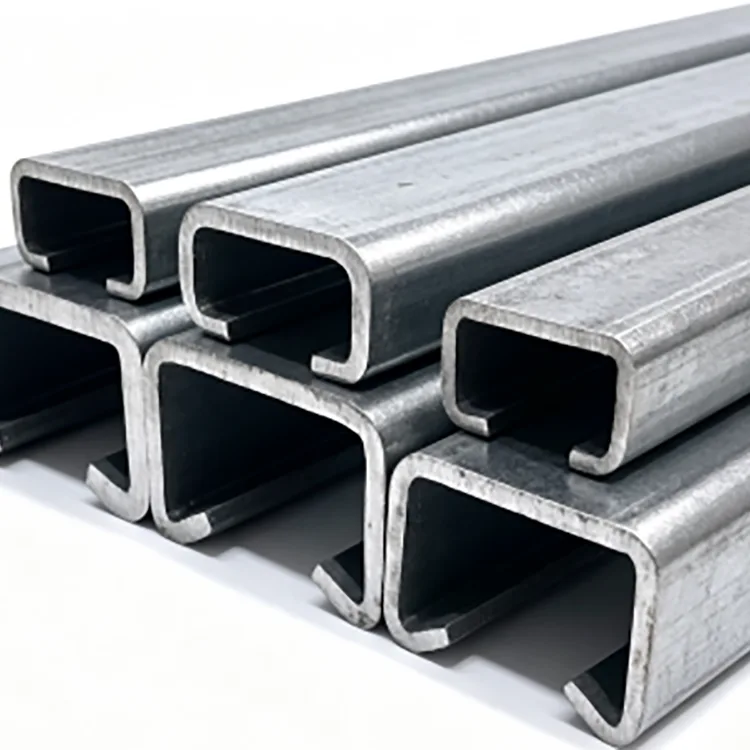

Külmvormitud C-sektsiooni teras

Külmvormitud C Section Steel on mõeldud teraskonstruktsioonidele, kus kõrge tugevuse ja kaalu suhe, ühtlased mõõtmed ja kiire paigaldamine on olulisemad kui raskete kuumvaltsitud sektsioonide kasutamine.

Profiil valmistatakse terasriba pideva söötmise teel läbi vormimisrullikute seeria. Teras painutatakse järk-järgult C-kujuliseks sektsiooniks ilma kõrgel temperatuuril kuumvaltsimiseta. Kuna vormimisprotsess suudab pidevalt kontrollida sektsiooni geomeetriat ja pikkust, sobib valmis element projektidele, mis nõuavad korduvaid sektsioone, fikseeritud pikkusi, eelnevalt augustatud auke ja kiiret poltidega kokkupanekut.

Q235B ja Q355B on saadaval vastavalt struktuurinõuetele. Levinud sektsioonid on vahemikus C80 kuni C300, seinapaksusega 0,8 mm kuni 3,0 mm.

Tehnilised andmed

Kuidas külmvaltsvormimine sektsiooni muudab

Tootmisprotsess erineb tavapärase kuumvaltsitud kanali valmistamisest.

Terasriba algab lameda materjalina. See läbib mitut vormimisjaama, kusjuures iga rullikukomplekt tekitab kontrollitud koguse deformatsiooni kuni lõpliku C-sektsiooni saavutamiseni.

See järkjärguline vormimisprotsess võimaldab tootjal kontrollida:

Sektsiooni sügavus

Ääriku laius

Vajadusel huule geomeetria

Seina paksus

Üldine sirgus

Aukude asend

Fikseeritud pikkus

Korduvate konstruktsioonielementide puhul võib see mõõtmete järjepidevus olla väärtuslikum kui lihtsalt raskema terassektsiooni valimine.

Lõplikku konstruktsiooni jõudlust tuleks siiski alati kontrollida sektsiooni tegelike mõõtmete, materjali kvaliteedi, vahemiku, tugitingimuste, ühendusviisi, koormuste ja kohaldatava projekteerimiskoodiga.

Tootmisprotsess

1. Teraspooli valik

Q235B või Q355B terasriba valitakse vastavalt nõutavale sektsioonile ja konstruktsioonirakendusele.

Enne vormimisliinile sisenemist kontrollitakse sissetuleva materjali paksust, pinna seisukorda ja materjali teavet.

2. Nivelleerimine ja söötmine

Mähis keritakse lahti ja tasandatakse soovimatute deformatsioonide eemaldamiseks. Stabiilne riba söötmine on oluline, kuna varieerumine selles etapis võib hiljem mõjutada lõigu sirgust ja avade asetust.

3. Progressiivne rullimine

Tasandatud riba läbib mitut rullimisjaama.

Selle asemel, et painutada materjali ühe toiminguga lõplikuks C-kujuliseks, moodustatakse sektsioon järk-järgult. See vähendab äkilisi deformatsioone ja võimaldab sektsiooni mõõtmeid ja ääriku geomeetriat kontrollida kogu tootmise vältel.

4. Automaatne mulgustamine

Kui projekt nõuab poltide auke, hooldusavasid või korduvaid kinnitusavasid, saab stantsimise integreerida tootmisliini.

Aukude vahe ja positsioneerimine tuleks enne tootmist kinnitada kliendi jooniste põhjal, eriti kui sektsioonid monteeritakse kokku otse kohapeal.

5. Suuruse määramine ja sirgendamine

Pärast vormimist ja mulgutamist määratakse sektsiooni suurus ja kontrollitakse selle sirgust.

See etapp aitab kontrollida keerdumist, ääriku kõrvalekaldeid ja mõõtmete muutumist, mis muidu võivad raami kokkupanekut keerulisemaks muuta.

6. Fikseeritud pikkusega lõikamine

Pidev osa lõigatakse vastavalt määratud pikkusele.

Standardvarustusse kuuluvad 6 m, 9 m ja 12 m pikkused, samas kui fikseeritud pikkusega lõikamist saab korraldada kohandatud vahemikus.

7. Ülevaatus ja pakkimine

Valmis C-sektsioone kontrollitakse enne komplekteerimist.

Kontrollimisel keskendutakse sektsiooni mõõtmetele, seina paksusele, sirgusele, võimaluse korral ava asukohale, lõikepikkusele, pinna seisundile ja partii konsistentsile.

Peamised eelised

Kerge osa tõhusaks materjalikasutuseks

Külmvormimine võimaldab terasriba vormida tõhusaks avatud sektsiooniks. Kui konstruktsioon lubab õhukese seinaga elementi, võib see vähendada vajaliku terase kogust võrreldes raskema tavapärase sektsiooniga.

Tegelik kaalusääst tuleks arvutada valitud C-sektsiooni, seina paksuse, sildeulatuse, koormuse ja projekteerimisnõuete põhjal, mitte eeldada iga projekti jaoks kindlat protsenti.

Ühtsed mõõtmed

Pidev rullvormimine tagab korratavad sektsiooni mõõtmed pikkade tootmisperioodide jooksul.

Projektide puhul, mis kasutavad sadu või tuhandeid korduvaid võre või raamielemente, võivad ühtsed mõõtmed valmistamist lihtsustada ja vähendada vajadust koha korrigeerimise järele.

Kiire paigaldus

Poltidega kokkupanekuks saab tarnida eelnevalt lõigatud pikkuseid ja augustatud auke.

See on eriti kasulik kergete teraskonstruktsioonide puhul, mille paigaldamise järjekord sõltub täpsetest avade asenditest ja korduvatest osade pikkustest.

Paindlik sektsioonide valik

Sektsioonid C80 kuni C300 katavad mitmesuguseid kergeid konstruktsiooni- ja raaminõudeid.

Seina paksust saab valida ka 0,8–3,0 mm vastavalt nõutavale sektsiooni läbilaskevõimele ja projekteerimistingimustele.

Sobib sekundaarseks töötlemiseks

Katmata teraspinda saab ette valmistada värvimiseks, pulbervärvimiseks, galvaniseerimiseks või muudeks ettenähtud korrosioonikaitseprotsessideks.

C Jaotise valiku juhend

C-sektsiooni valimine peaks algama struktuurinõuetest, mitte lihtsalt valima suurima saadaoleva profiili.

Tegelik valik tuleks kinnitada konstruktsiooniarvutustega. Õhukeseseinaliste sektsioonide puhul võivad kasutusvõimsust mõjutada lokaalne paindumine, moonutamine, külgmised tõkked ja ühendusdetailid.

Q235B vs Q355B

Q355B kasutamine ei tähenda automaatselt, et õhem sektsioon võib asendada paksemat Q235B sektsiooni. Kogu sektsiooni konstruktsiooni tuleb kontrollida tugevuse, stabiilsuse, paindumise, ühenduste ja hooldatavuse osas.

Must teraspind: kus see töötab ja kus mitte

Standardne külmvormitud C-sektsiooni teras tarnitakse ilma kaitsva tsinkkatteta.

See muudab selle ökonoomseks:

Kuivad siseruumides töötoad

Kinnised laod

Sisemised poolkorrusel

Sisemised vaheseinad

Seadmete raamid

Ajutised sisekonstruktsioonid

Projektid, mis saavad oma värvi või kaitsekatte

Seda ei tohiks valida töötlemata mustaks teraseks pikaajaliseks kokkupuuteks vihma, kondensaadi, ranniku soolapihustuse, mattunud tingimuste või söövitavate kemikaalidega.

Välistingimustes või niisketes rakendustes tuleks kaaluda galvaniseeritud C-profiilide või mõne muu kindlaksmääratud korrosioonikaitsesüsteemi kasutamist.

Peamised rakendused

Terasest ehituspaelad

C-sektsioone saab kasutada kergete terashoonete katuse ja seina sekundaarsete osadena. Sektsiooni suurus ja paksus tuleks valida vastavalt ulatusele, koormusele, vahekaugusele, tuuletingimustele ja ühenduse konstruktsioonile.

Sisemised poolkorrusel

Külmvormitud sektsioonide suhteliselt väike omakaal võib olla kasulik siseruumides asuvate vahe- ja platvormsüsteemide jaoks, kus olemasoleval hoonel on täiendava tühikoormuse piirangud.

Seina ja lae raamimine

C-sektsioonid sobivad siseseinte raamimiseks, lagede tugisüsteemideks, vaheseinteks ja muudeks kergeteks raamideks.

Seadmed ja torude toed

Sektsioone saab valmistada seadmete tugedeks, kaabli- ja torude tugiraamideks, masinakonstruktsioonideks ja tööstuslikeks kronsteinideks.

Lao- ja tööstusstruktuurid

C-sektsioone saab kasutada riiulite, tööjaamade, kergete platvormide ja muude tööstuskonstruktsioonide jaoks, kui valitud sektsioon on kontrollitud vajalike koormuste jaoks.

Kohandatud tootmine

Erinevad projektid nõuavad sageli erinevat aukude mustrit ja elementide pikkust. Selle asemel, et kõiki sektsioone kohapeal lõigata, saab tootmisliin ette valmistada osad vastavalt kinnitatud tootmisjoonistele.

Saadaolevate valikute hulka kuuluvad:

Kohandatud sektsiooni mõõtmed

Kohandatud seina paksus

3–12 m fikseeritud pikkused

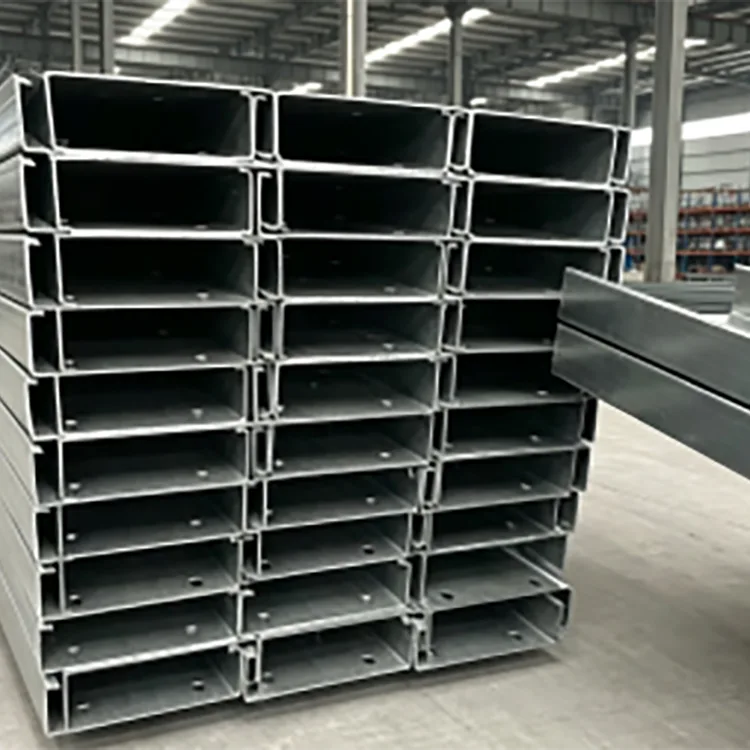

Eelnevalt augustatud augud

Aukude mustrid vastavalt joonistele

Lõikepikkuses tootmine

Nurga lõikamine

Spetsiaalne lõpptöötlus

Pinnatöötluse korraldus

Kohandatud tootmiseks peaksid ostjad esitama lõikejoonise, materjali klassi, seina paksuse, pikkuse, augu läbimõõdu ja vahekauguse, koguse ja vajaliku pinnatöötluse.

Tehase kvaliteedikontroll

Külmvormitud sektsioonide puhul on lõplik sektsiooni geomeetria tihedalt seotud sissetuleva terasriba seisukorra ja rullvormimisprotsessi stabiilsusega.

Seetõttu hõlmavad kvaliteedikontrollid kogu tootmisteed.

Materjali kontroll: enne tootmist kontrollitakse Q235B või Q355B materjali teavet ja sissetuleva riba seisukorda.

Paksuse kontroll: riba tegelikku paksust jälgitakse tagamaks, et viimistletud sektsioon vastab määratud seinapaksuse nõuetele.

Sektsiooni kontroll: sektsiooni sügavust, ääriku mõõtmeid ja muid kriitilisi mõõtmeid kontrollitakse pärast vormimist.

Sirgeduse kontroll: valmis elementide paindumist, keerdumist ja deformatsiooni kontrollitakse.

Aukude kontroll: eelnevalt augustatud toodete puhul kontrollitakse augu läbimõõtu, vahekaugust ja asukohta tootmisjoonisega.

Pikkuse kontroll: Lõikepikkusi kontrollitakse enne komplekteerimist.

Partii järjepidevus: erinevate tootmisetappide proove võrreldakse, et tuvastada mõõtmete triivi pikkade tootmistsüklite ajal.

See lähenemine on eriti oluline suurte tellimuste puhul, kuna sadade liikmete vahel korduv väike mõõtmete kõrvalekalle võib tekitada kohapeal olulisi paigaldusprobleeme.

Projekti tarnimine ja hanked

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. pakub terasetooteid rahvusvahelise müügiplatvormi kaudu, mida toetab Tianjin Gefu Steel.

Tianjinis Daqiuzhuangi tööstusvööndis asuv ettevõte tegeleb terase tootmise ja töötlemise ressurssidega, mis hõlmavad terastorusid, õõnesprofiile, terasprofiile, tsingitud tooteid ja fotogalvaanilisi kinnitussüsteeme.

Insenerihangete puhul saab pakkumise pool toetada:

Terase hulgitellimused

Fikseeritud pikkusega tootmine

Eelstantsitud C sektsioonid

Kohandatud mõõtmed

OEM/ODM nõuded

Kolmanda osapoole kontroll vastavalt projekti nõuetele

Konteinervedu

Standardne MOQ on üks 20-jalane konteiner, umbes 20–25 tonni. Standardne teostusaeg on tavaliselt 15–25 päeva, sõltuvalt spetsifikatsioonist, kogusest, töötlemisest ja kohandamisnõuetest.

Hinnapakkumise jaoks on kõige kasulikum teave C-sektsiooni suurus, seina paksus, materjali klass, pikkus, augumuster, kogus, pinnatöötlus, sihtkoht ja kohaldatav standard.

KKK

Q1. Kas külmvormitud C-sektsiooni teras on konstruktsiooniliseks kasutamiseks piisavalt tugev?

Jah, külmvormitud C-sektsioone kasutatakse laialdaselt konstruktsiooni- ja sekundaarsete raamielementidena. Kuid tugevust ei saa hinnata ainult vormimisprotsessi põhjal. Arvesse tuleb võtta sektsiooni suurust, seina paksust, terase klassi, ulatust, koormust, toestust, ühendusmeetodit ja paindumist.

Q2. Kas külmvormitud C-teras on kergem kui kuumvaltsitud kanaliteras?

See võib olla oluliselt kergem, kui tõhusalt kavandatud õhukeseseinaline C-sektsioon suudab vastata nõutavale konstruktsioonivõimele. Tegelik kaaluerinevus sõltub valitud sektsioonidest ja inseneriprojektist.

Q3. Kas C-osa deformeerub, kuna see on õhuke?

Õhukeseseinalised sektsioonid nõuavad korralikku disaini ja vaoshoitust. Kontrollida tuleks kohalikku paindumist, moonutusi, külgstabiilsust ja ühenduse üksikasju, selle asemel, et eeldada, et õhem osa toimib nagu raske kuumvaltsitud kanal.

Q4. Kas C-sektsiooni saab varustada eelnevalt augustatud aukudega?

Jah. Korduvate poldiaukude või muude avade jaoks saab korraldada automaatse mulgustamise. Ava läbimõõt, vahekaugus, servade kaugus ja muster tuleks enne tootmist kinnitada valmistamisjoonisega.

K5. Kas ma saan kasutada musta C-sektsiooni terast õues?

Töötlemata musta terast ei soovitata pikaajaliseks välistingimustes kasutamiseks. Vihm, kondensaat, soolapihustus ja muu niiskus võivad korrosiooni kiirendada. Tsingitud või värvitud C-profiilid on sobivamad, kui on vaja korrosioonikaitset.

K6. Kas siseruumides olev C-sektsiooni teras vajab värvimist?

Kuivas, hästi ventileeritud sisekeskkonnas ei pruugi täiendav korrosioonikaitse alati vajalik olla. Kui esineb niiskust, kondenseerumist, kemikaalide auru või muid söövitavaid tingimusi, tuleks kaaluda sobiva kaitsekatte kasutamist.

K7. Mis vahe on Q235B ja Q355B C sektsioonidel?

Q355B-l on kõrgem kindlaksmääratud voolavuspiir kui Q235B-l ja seda saab valida, kui konstruktsioon nõuab suuremat materjali tugevust. See ei tähenda automaatselt, et iga Q355B sektsiooni saab õhemaks muuta; täielik ehitusprojekt vajab veel kontrollimist.

Q8. Milliseid pikkusi saate pakkuda?

Tavalised pikkused on 6 m, 9 m ja 12 m. Fikseeritud pikkusega lõikamist saab korraldada ka vastavalt projekti nõuetele.

K9. Kas saate valmistada mittestandardseid C-sektsioone?

Jah. Kohandatud sektsiooni mõõtmeid, seina paksust, pikkust, aukude mustreid ja muid töötlemisnõudeid saab arutada vastavalt joonistele ja tootmise teostatavusele.

K10. Mida peaksin pakkumist küsides esitama?

Esitage C-sektsiooni mõõtmed, seina paksus, materjali klass, nõutav pikkus, kogus, avamuster, kui see on olemas, pinnatöötlus ja tarnenõuded. Mittestandardsete toodete puhul on soovitatav lõikejoonis.
