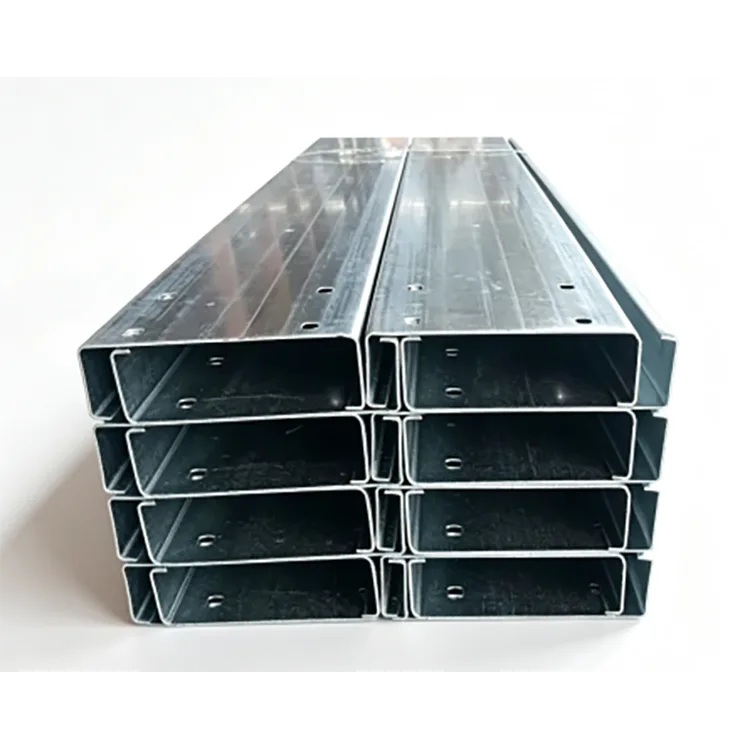

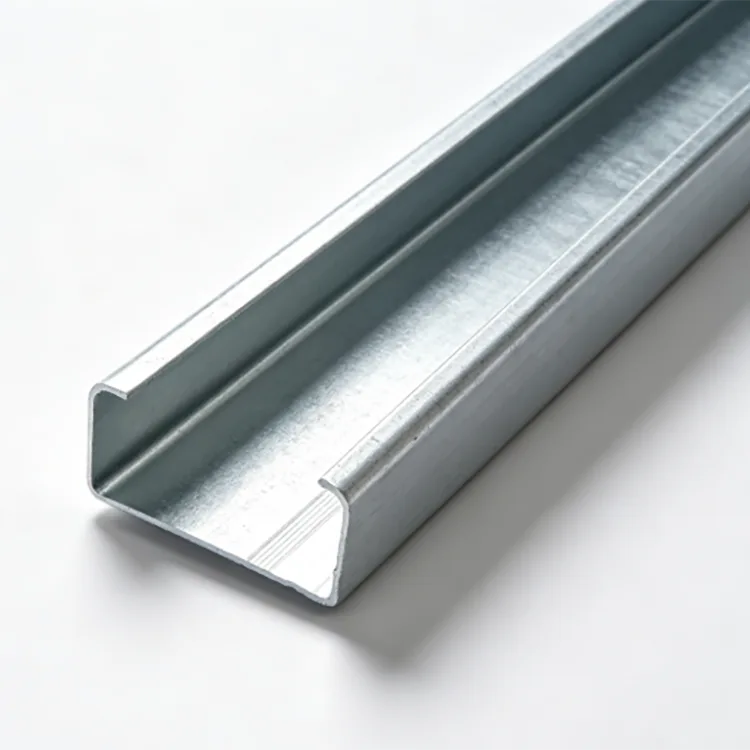

Tsingitud C Purlin

Tsingitud C Purlin toodetakse Q235B või Q355B terasribast pideva külmvaltsvormimise teel. C-kujuline sektsioon vormitakse vajalike mõõtudega, millele järgneb fikseeritud pikkusega lõikamine, mulgustamine ja sirgendamine. Valmis profiil läbib seejärel peitsimise, räbustimise, kuivatamise ja kuumtsinkimise.

Vormitud, seejärel tsingitud protsess võimaldab valmis C-profiilil, sealhulgas selle peamistel aukudel ja lõigetel, saada üldise tsinkkatte. See muudab sektsiooni sobivaks vihma, niiskuse, soolapihustuse ja muude söövitavate tingimustega kokkupuutuvate konstruktsioonide jaoks.

Võrreldes mustade külmvormitud C-paeladega vajab tsingitud profiil vähem rutiinset korrosioonihooldust ja sobib paremini pikaajaliseks välitingimustes kasutamiseks. Tsinkkate tuleks valida vastavalt tegelikule keskkonnale.

Tehnilised andmed

Kuumtsinkimisprotsess

Terasriba siseneb külmvaltsvormimisliini, kus mitu vormimiskäiku toodavad C-sektsiooni. Fikseeritud pikkusega lõikamine, mulgustamine ja nurga töötlemine lõpetatakse enne galvaniseerimist.

Moodustunud sektsioonid marineeritakse, töödeldakse räbustiga ja kuivatatakse enne sulatsingi vanni suunamist ligikaudu 450 °C juures. Pärast tsinkimist need jahutatakse ja passiveeritakse. Tsinkkatte paksust, katvust ja välimust kontrollitakse enne pakkimist.

Vormimine ja mulgustamine enne galvaniseerimist võimaldab valmis profiilil ja töödeldud aladel saada tsingikaitse.

Tsinkkatte valik

Tavalistes sisemaa välistingimustes ilma tugeva soolapihustuse, agressiivse keemilise gaasi või pidevalt seisva veeta kasutatakse üldiselt ≥85 μm. Tüüpilisteks rakendusteks on sisemaa tehase sarvkatted, varikatused, välistoed ja mägise fotogalvaanilised projektid.

Niiskete tehaste, loomakasvatushoonete, jõeäärsete projektide ja muude suurema niiskusega keskkondade jaoks võib 120–180 μm pakkuda täiendavat korrosioonikaitset.

Rannikualade, sadamate, mererajatiste, keemiaparkide, kanalisatsioonirajatiste ja kõrge ammoniaagisisaldusega loomakasvatushoonete jaoks saab määrata 200–275 μm, kui on vaja tugevamat korrosioonikaitset.

Katmise nõue tuleb kinnitada vastavalt objekti korrosioonitingimustele ja eeldatavale kasutusajale.

Q235B või Q355B?

Q235B-d kasutatakse tavaliselt standardsete fotogalvaaniliste konstruktsioonide, tehases asuvate võrekonstruktsioonide, kergete välistugede ja üldiste teraskonstruktsioonide jaoks.

Q355B sobib suurematele tuule- või lumekoormustele, suurematele avadele, raskematele seadmekoormustele ja nõudlikumatele konstruktsiooninõuetele. Selle kõrgem voolavuspiir võimaldab pärast konstruktsiooniarvutusi optimeerida sektsiooni ja terase tarbimist.

Võrreldavate sektsioonide tingimustes näitavad esitatud projektiandmed, et Q355B suudab pakkuda ligikaudu 30% suuremat kandevõimet kui Q235B. Tegelik kandevõime sõltub sektsiooni mõõtmetest, paksusest, siruulatusest, ühendustingimustest ja koormusest.

C Purri suurus ja seina paksus

C80–C120 sobib kergete tugede, torude kinnitamiseks, väikeste varikatuste, kasvuhoonete sekundaarsete otste ja kergete korpuse konstruktsioonide jaoks.

C140–C180 valitakse tavaliselt tehase katuse- ja seinaotsikute, standardsete fotogalvaaniliste konstruktsioonide ja üldiste välistingimustes kasutatavate terastugede jaoks.

C200–C250 pakub suuremat sektsiooni suuremate vahekauguste, suurema tuule- või lumekoormuse ja raskemate konstruktsiooninõuete jaoks. C280–C300 saab vajaduse korral kasutada suurema avaga katuste, raskete seadmete aluste ja suuremate välistingimustes kasutatavate konstruktsioonirakenduste jaoks.

Seina paksus 0,8–1,2 mm sobib kergete konstruktsioonide ja piiratud koormusega rakenduste jaoks. 1,5–2,0 mm on tavapärane valik tehastele, PV-konstruktsioonidele ja üldistele välistingimustes kasutatavatele kanderakendustele. Suuremate avauste, rasketehnika toestuste, suure lumekoormuse ja tugeva tuule korral saab konstruktsiooniarvutuste järgi valida 2,5–3,0 mm.

Sektsiooni kõrgust ja seina paksust tuleks arvesse võtta koos võre vahekauguse, sildeulatuse, katusekoormuse, tuulekoormuse, lumekoormuse ja ühenduse konstruktsiooniga.

Rakendused

Tsingitud C Purlinit kasutatakse seal, kus külmvormitud C-sektsioon vajab pikaajalist korrosioonikaitset.

Fotogalvaaniliste projektide puhul saab seda kasutada katuse- ja maapealsetes konstruktsioonides, PV tugielementides ja nendega seotud terasraamides. Sisemaa projektid võivad tavaliselt kasutada standardset galvaniseerimist, samas kui rannikuprojektid nõuavad kõrgemat korrosioonikaitse spetsifikatsiooni.

Tehasehoonete jaoks sobivad sektsioonid avatud katuse- ja seinasüsteemide, varikatuste ja sekundaarsete konstruktsioonielementide jaoks.

Loomakasvatushoonete ja põllumajandusehitiste jaoks pakub tsingitud pind kaitset püsiva niiskuse ja ammoniaaki sisaldava atmosfääri eest. Kasutusalad hõlmavad linnukasvatushooneid, seahooneid ja põllumajanduslikke kasvuhooneid.

Keemiatehaste, kanalisatsioonirajatiste ja niiskete tööstusobjektide jaoks saab valida paksemad tsinkkatted vastavalt söövitavale keskkonnale.

Toodet kasutatakse ka väliseadmete tugede, siltide, varikatuste, välisraamide ja muude avatud teraskonstruktsioonide jaoks.

Tootmine ja kvaliteedikontroll

Kvaliteedikontroll algab sissetulevast terasribast. Enne vormimist kontrollitakse terase klassi, paksust ja pinna seisukorda.

Külmvaltsimisel kontrollitakse sektsiooni kõrgust, ääriku mõõtmeid, ääriku mõõtmeid ja sirgust. Enne tsinkimist kontrollitakse aukude asukohti, lõikepikkusi ja sektsiooni deformatsiooni.

Pärast kuumtsinkimist kontrollitakse valmis sektsioone tsinkkatte paksuse, katvuse, pinna ühtluse ja nähtavate defektide suhtes. Erilist tähelepanu pööratakse nurkadele, augudele ja muudele töödeldud aladele.

Hulgitehniliste tellimuste jaoks saab vastavalt projekti nõuetele korraldada materjalisertifikaadid, tootmiskontrolli andmed, tehase kontrolli ja kolmanda osapoole kontrolli.

Kohandatud töötlemine

Tsingitud C-paelasid saab toota projekteerimisjooniste järgi, sealhulgas fikseeritud pikkusega lõikamine, poldiaugud, pilud, nurgalõiked ja muu profiili ettevalmistamine.

Fotogalvaaniliste konstruktsioonide ja suurte tehaseprojektide puhul saab eelnevalt augustatud augud sobitada ühendusjoonistega, vähendades põllul puurimist ja säilitades ühtsed aukude positsioonid.

Hinnapakkumiseks esitage C-sektsioon, seina paksus, terase klass, tsinkkate, pikkus, augumuster, kogus ja kasutuskeskkond. Ranniku-, keemia- ja reoveeprojektid peaksid samuti täpsustama eeldatava kasutusperioodi ja kokkupuutetingimused.

Kasutusiga ja hooldus

Tavalistes välistingimustes võivad kuumtsingitud C-otsikud olla kasutusiga 20+ aastat, olenevalt tsingi paksusest, atmosfäärimõjust ja konstruktsioonidetailidest.

Rannikuäärsetes ja tugevalt söövitavates keskkondades võib korralikult määratletud raske tsinkkate tagada pikema hooldusintervalli kui katmata teras. Esitatud projektiandmed näitavad 10–15-aastast hooldusvaba perioodi mõningate rannikualade või korrodeerivate rakenduste puhul, kui katte spetsifikatsioon on õigesti valitud.

Tegelik kasutusiga sõltub tsinkkatte paksusest, korrosioonikategooriast, niiskusest, soola kokkupuutest, keemilisest saastumisest ja drenaažitingimustest.

Kuumtsingitud C-pael vs. värvitud C-pael

Värvitud teras tugineb värvikile terviklikkusele. UV-kiirgus, niiskus, mehaanilised kahjustused ja pinna ettevalmistamine mõjutavad selle korrosioonikaitset.

Kuumtsinkimine pakub barjääri ja ohverdavat kaitset läbi tsinkkatte, mis on kasulik mitme painde, serva ja ühendusaukudega C-sektsioonide puhul.

Projektide puhul, mis on kavandatud 15–25 aastaks või kauemaks, tuleks esialgset materjalikulu ja eeldatavat hoolduskulu arvestada koos.

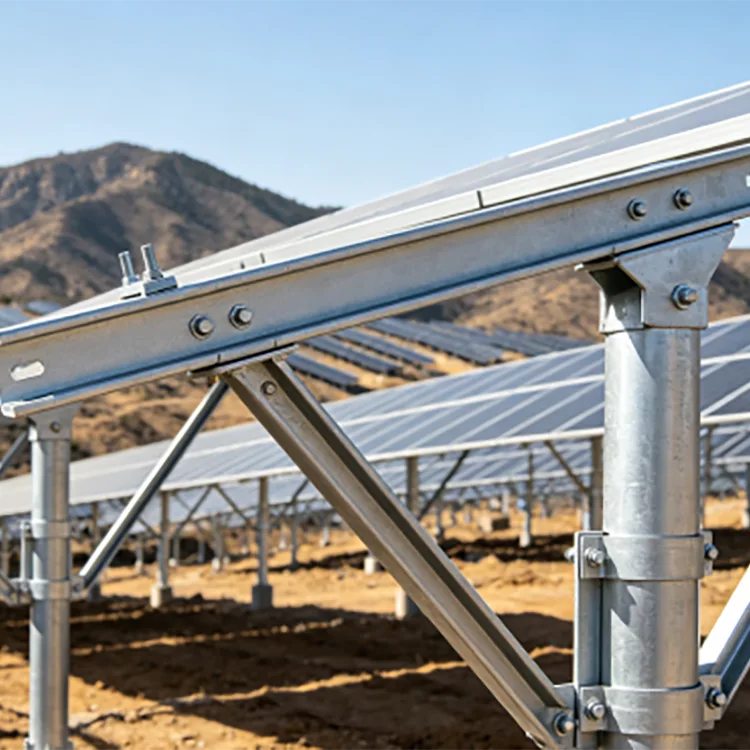

Fotogalvaanilise projekti valimine

Tavalise välistingimustega sisemaa PV-projektide puhul on levinud spetsifikatsioon Q235B + ≥85 μm tsinkkate + 1,5–2,0 mm seinapaksus.

Niiskete alade ja kariloomadega seotud PV-paigaldiste puhul võib kaaluda 120–180 μm.

Ranniku päikeseelektrijaamade, sadamate ja muude kõrge korrosiooniga kohtade jaoks võib 200 μm või kõrgema tsinkkattega Q355B valida, kui konstruktsioon ja korrosioonikonstruktsioon seda nõuavad.

25-aastaseks kasutusperioodiks kavandatud PV-süsteem peaks koos arvestama konstruktsioonikoormusi, sektsiooni suurust, katet, kinnitusvahendeid, drenaaži ja paigalduse detaile.

KKK

Milleks kasutatakse tsingitud C-paela?

Seda kasutatakse peamiselt välistingimustes ja niisketes teraskonstruktsioonides, sealhulgas PV-süsteemides, tehaste katustes, põllumajandushoonetes, loomapidamishoonetes, rannikukonstruktsioonides, keemiatehastes ja reoveeseadmetes.

Kas 85 μm tsinkkate sobib välitingimustes kasutamiseks?

Jah, paljude tavaliste sisemaa väliskeskkondade jaoks. Soolapihustatud, agressiivsete gaaside, kõrge õhuniiskuse või pideva niiskusega alad vajavad tavaliselt paksemat katet.

Miks on C-purlin pärast vormimist tsingitud?

C-sektsioon vormitakse, lõigatakse ja stantsitakse kõigepealt, seejärel kuumtsingitakse. See võimaldab viimistletud profiilil ja selle töödeldud aladel pärast peamisi vormimisoperatsioone saada tsingikaitse.

Kas tsingitud C-silma saab kohapeal keevitada?

Jah, aga keevitamine kahjustab kohalikku tsinkkatet. Kahjustatud piirkond tuleb puhastada ja parandada sobiva tsingirikka kattega.

Kumb on parem PV-projektide jaoks, Q235B või Q355B?

Q235B sobib paljude standardsete PV-struktuuride jaoks. Q355B sobib rohkem suuremate avauste, suurema tuule- või lumekoormuse ja raskemate konstruktsiooninõuete jaoks. Lõplik valik peaks põhinema struktuursel arvutusel.

Kas saate tarnida eelstantsitud C-paelasid?

Jah. Aukude mustreid, pilusid, fikseeritud pikkusi ja nurgalõikeid saab valmistada vastavalt projektijoonistele, kusjuures põhitöötlus on lõpetatud enne kuumtsinkimist.

Kui kaua võib tsingitud C-pael õues vastu pidada?

Kasutusiga sõltub keskkonnast ja tsinkkattest. Tavalised välistingimustes kasutatavad rakendused võivad ulatuda 20+ aastani, samas kui rannikualade ja väga korrodeerivad projektid nõuavad paksemat galvaniseerimist ja projektipõhist korrosiooni hindamist.

Kas tsingitud C-silm võib asendada musta C-soki?

Välistingimustes ja niisketes rakendustes pakub tsingitud sektsioon sisseehitatud korrosioonikaitset. Kuivade, korrosiooniga kokkupuutuvate sisekonstruktsioonide puhul võib katmata külmvormitud C-purlin olla säästlikum.

Ehitus- ja PV-projektide hulgitarned

Rongheng tarnib Q235B ja Q355B tsingitud C-paelasid C80–C300 sektsioonides, mille seinapaksus on 0,8–3,0 mm ja tsinkkatte spetsifikatsioonid alates standardsest 85 μm+ kuni raskete 200–275 μm klassideni.

Tootmist saab korraldada vastavalt projekti joonistele, sealhulgas fikseeritud pikkused, augud ja muu nõutav töötlemine. Suurte ehitus- ja fotogalvaaniliste tellimuste puhul saab enne tootmist täpsustada terase klassi, sektsiooni suurust, seina paksust, tsinkkatte ja projektikeskkonda.

Hinnapakkumiseks esitage C-sektsioon, seina paksus, terase klass, tsinkkate, pikkus, augumuster, kogus ja kasutuskeskkond.
