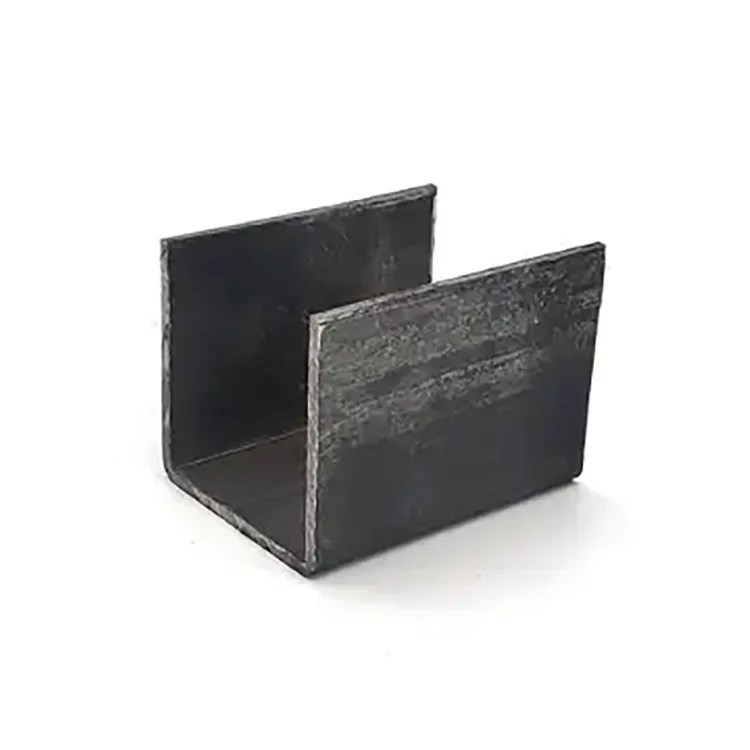

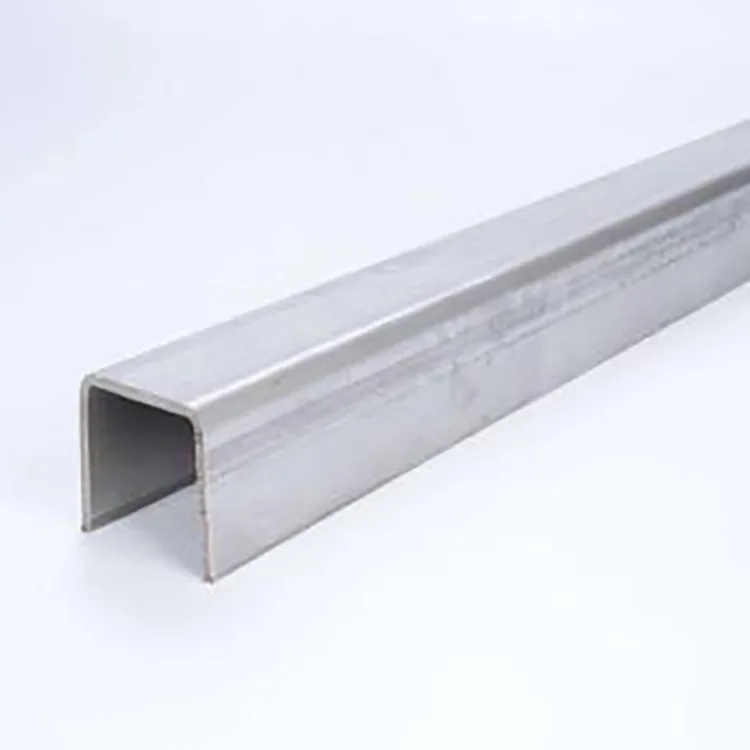

Külmvormitud U-kanal

Külmvormitud U-kanal on välja töötatud projektide jaoks, kus traditsiooniline kanaliteas on liiga raske ja kulukas, samas kui ruudu- või ristkülikukujulised torud on kallimad või vähem mugavad kinnitamiseks ja positsioneerimiseks. Kvaliteetsest terasribast integreeritud toatemperatuuril külmvormimise teel valmistatud sektsioonil on tavaline U-kujuline soon, avatud juurdepääs ja täpne positsioneerimine.

Võrreldes C- ja Z-sektsioonidega, mida kasutatakse peamiselt katuse- ja seinaseinadena, sobib U-kanali teras paremini tugede, kinnituskanalite, seadmete aluste, sisseehitatud osade, torude tugede, juhtkonstruktsioonide ja korpuse raamide jaoks. Selle avatud soon muudab selle paigaldamise ajal mugavaks ka poltide kinnitamiseks, kinnitamiseks, juhtimiseks ja positsioneerimiseks.

Sel põhjusel sobib see eriti hästi kuivadesse sisetöökodadesse, suletud tehastesse ja muudesse mittesöövitavatesse keskkondadesse ilma vihma, soolapihustuse või happe- ja leelisega kokkupuutumiseta, eriti seal, kus on vaja kontrollida materjalikulusid ja paigalduse tõhusust.

Tehnilised andmed

Standardne tootmisprotsess

Tootmine algab terasrulli sissetuleva kontrolliga, millele järgneb automaatne nivelleerimine ja sirgendamine, et vabastada materjali pinge. Seejärel läbib riba mitu rullvormimisjaama, et luua järk-järgult U-kujuline sektsioon, millele järgneb täpne suurus, servo-CNC fikseeritud pikkusega lõikamine ja valikuline automaatne mulgustamine või nurkade lõikamine.

Valmis profiilid sirgendatakse uuesti enne täielikku visuaalset ja mõõtmete kontrollimist, komplekteerimist ja ladustamist.

Terasrulli kontroll → tasandamine ja sirgendamine → järkjärguline külmvaltsvormimine → U-profiili mõõtmine → CNC fikseeritud pikkusega lõikamine → mulgustamine/nurga lõikamine → sekundaarne sirgendamine → mõõtmete ja visuaalne kontroll → komplekteerimine ja ladustamine

Erinevalt kuumvaltsitud sektsioonidest ei kasutata selles protsessis kõrgel temperatuuril valtsimist. See võimaldab pideva vormimise ajal kontrollida profiili mõõtmeid, sirgust, aukude asukohti ja servageomeetriat, mis on kasulik täpset montaaži nõudvate projektide puhul.

Mis teeb U-kanali terasest erinevaks?

Kerge disain ja madalamad kogukulud

Külmvormimine suurendab terase tugevust läbi töökarastamise, võimaldades sobivates rakendustes kasutada raskema traditsioonilise kanali asemel õhemat seinaosa. Tulemuseks on väiksem terase tarbimine ning transpordi-, tõste- ja paigalduskulud.

Tüüpiliste kergete ja keskmiste tugirakenduste puhul võib külmvormitud konstruktsioon olla traditsioonilisest kanaliterasest üle 30% kergem, aidates vähendada materjali-, kauba- ja tööjõukulusid.

U-kujuline soon kinnitamiseks ja positsioneerimiseks

Avatud U-kujuline sektsioon on selle üks peamisi praktilisi eeliseid. See pakub mugavat pinda pilude kinnitamiseks, suunamiseks, piiramiseks, seadmete positsioneerimiseks, torude kinnitamiseks ja sisseehitatud konstruktsiooniks.

See on ka koht, kus sektsioon erineb C- ja Z-terasest. C- ja Z-sektsioonid valitakse harilikult võredele, samas kui U-kanaliga terast kasutatakse sagedamini seal, kus profiil ise peab toimima toe, aluse, juhiku või kinnituskanalina.

Mõõtmete täpsus otseseks kokkupanekuks

Profiilid vormitakse automaatsel valtsvormimisliinil ja läbivad mõõtmis- ja sirgendamise protsessid. See aitab säilitada ühtsed sektsiooni mõõtmed, sirged servad ja kontrollitud keerdumine.

Projektide puhul, mis kasutavad eelnevalt augustatud auke või fikseeritud pikkusega elemente, on eesmärk tarnida komponente, mida saab otse kokku panna, mitte kohapeal korduvalt lõigata või korrigeerida.

Lihtne lõikamine, keevitamine ja puurimine

Naturaalsel must-teraspinnal ei ole tsingitud katet, mida tuleks lõikamisel või keevitamisel arvestada. Materjali saab lõigata, puurida, keevitada või painutada vastavalt valmistamisnõuetele.

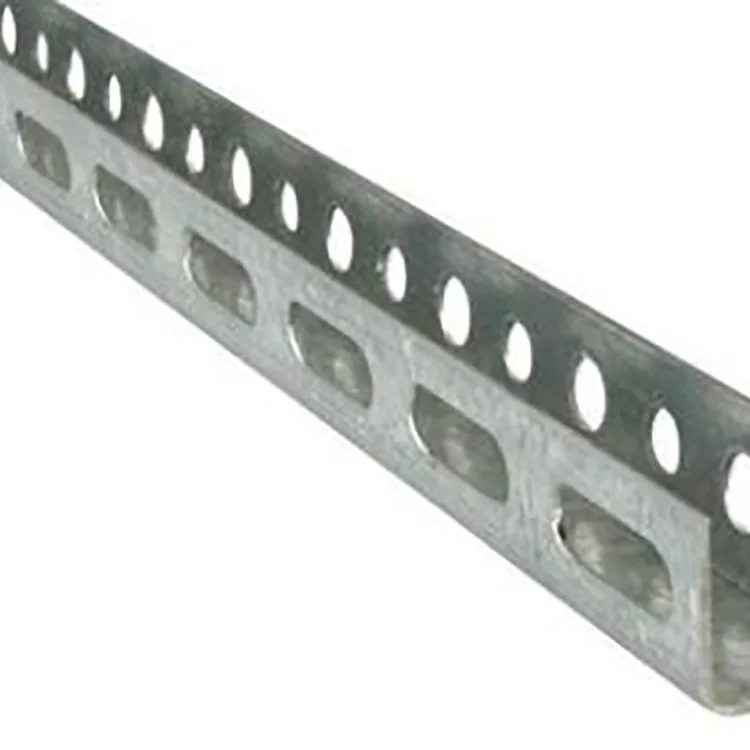

Eelnevalt augustatud auke, pilusid, nurgalõikeid ja fikseeritud pikkusega sektsioone saab toota ka enne saatmist, vähendades renoveerimis- ja seadmete tugiprojektide jaoks vajalikku ehitusplatsi töötlemist.

Puhas osa ja regulaarne välimus

Õigesti moodustatud U-sektsioonil on tasane pind, korrapärased servad ja ühtlane geomeetria. Pärast kokkupanekut suudavad komponendid säilitada ühtlased vahed ja kena üldilme, mistõttu sobivad need mitte ainult funktsionaalseks terasetöödeks, vaid ka nähtavateks sisekonstruktsioonideks, töökodadeks ning näituse- või müügisalongideks.

Levinud projektiprobleemide lahendamine

Madalamad materjali- ja paigalduskulud:

Külmvormitud õhukeseseinaline disain võib vähendada kaalu 30%+ võrreldes traditsioonilise kanaliterasega, mis võib vähendada transpordi-, tõste- ja tööjõukulusid.

Vähem saidi parandusi:

CNC-rulli vormimine ja sirgendamine tagavad ühtlased mõõtmed ja sirguse, aidates vähendada lõikamis-, puurimis- ja korrigeerimistöid pärast tarnimist.

Kiirem paigaldamine:

Standardset U-kujulist soont saab kasutada otse kinnitamiseks, suunamiseks, toetamiseks ja positsioneerimiseks. Eelstantsitud aukude või piludega saab paljusid komponente kokku panna ilma täiendava kohapealse valmistamiseta.

Sobib paremini kergete konstruktsioonide jaoks:

Külmtööga karastamine parandab vormitava sektsiooni tugevust, muutes selle sobivaks väikese ja keskmise koormusega tugede, seadmete kronsteinide, torutugede ja korpuse konstruktsioonide jaoks, kui sektsioon on koormuse jaoks õigesti valitud.

Reaalsed projektitaotlused

Juhtum 1: seadmete tugisüsteem nutika tootmise töökoja jaoks

Projekt hõlmas kaasaegset intelligentset tootmistsehhi kuiva, tolmu kontrollitud sisekeskkonnaga. Klient vajas suurt hulka seadmete kinnitusklambreid ja torude tugiraame, mille nõuded olid konstruktsiooni stabiilsuse, kõrge tasasuse ja kontrollitud projekti maksumuse osas.

Materjaliks valiti Q235B külmvormitud U-kanal, U100–U140, 1,5–2,0 mm seinapaksusega ja eelnevalt augustatud positsioneerimisavadega.

U-kujuline soon sobis seadmete positsioneerimise ja torude kinnitamise nõuetega ilma täiendava kohapealse keevitamiseta. Paigaldamise efektiivsus kasvas 40%, samas kui kerge disain vähendas transpordi- ja tõstmisvajadusi. Võrreldes traditsioonilise kanaliterase lahendusega vähenes projekti kogumaksumus 23%.

Kõrge profiili tasapinnalisus aitas vältida ka paigalduse kõrvalekaldeid seadme ümber. Valminud tugisüsteem püsis stabiilne ja lõdvenemisvaba, korraliku töökoja planeeringuga ja ühekordse projekti vastuvõtmisega.

Juhtum 2: vanema tehase sisekonstruktsioonide uuendamine

Vanem tööstuslik tehas nõudis uusi sisevaheseinu, seadmete tugesid ja torude kinnituskonstruktsioone. Kuna olemasolev hoone oli piiratud kandevõimega, ei sobinud rasked terasprofiilid renoveerimiseks.

Projektis kasutati Q235B külmvormitud U-kanalit mitmes suuruses vastavalt erinevatele tuginõuetele.

Kergekaaluline osa aitas täita olemasoleva hoone koormuspiiranguid, suurendamata tarbetult konstruktsioonikoormust. Selle kompaktset kuju oli lihtsam paigaldada ka kitsastesse kohtadesse olemasolevate seadmete ja torustike ümber.

Pärast paigaldamist pakkusid täiustatud konstruktsioonid stabiilset tuge, säilitades samal ajal puhta paigutuse, muutes U-kanali sobivaks tehase kergeks renoveerimiseks siseruumides.

Kuidas valida õiget U-kanalit

Keskkonna järgi:

Seda soovitatakse peamiselt kuivas, ventileeritavas sisekeskkonnas ilma otsese vihma või söövitava kokkupuuteta. Niiskete töökodade jaoks tuleks kaaluda täiendava roostevastase kruntvärvi kasutamist. Välis-, soolapihustus- ja tugevalt söövitav keskkond nõuab sobivat kaitsekatet või teistsugust terasprofiili.

Materjali järgi:

Q235B sobib üldiste kergete tugede, sulgude ja korpuse konstruktsioonide jaoks. Q355B on soovitatav kasutada, kui on vaja suuremat tugevust, näiteks suuremad siled, raskemad seadmete alused või tugevdustööd.

Sektsiooni suuruse järgi:

U80–U120 saab kasutada väiksemate torude ja seadmete tugede jaoks. U140–U200 sobib peamiste korpuse konstruktsioonide ja rack-aluste jaoks. Raskema armatuuri ja suuremate aluste puhul võib kaaluda suuremaid sektsioone nagu U250–U300 vastavalt tegelikule koormusele.

Seina paksuse järgi:

0,8–1,2 mm kasutatakse üldiselt kergeks positsioneerimiseks ja mittekandvateks rakendusteks; Tavalistele tugikonstruktsioonidele sobib 1,5–2,0 mm; 2,5–3,0 mm on ette nähtud raskemate tugi- ja tugevdusrakenduste jaoks.

Lõplik sektsiooni suurus tuleks kinnitada vastavalt ulatusele, koormusele, kinnitusmeetodile ja paigaldustingimustele, mitte valida ainult profiili suuruse järgi.

Pind ja rakenduskeskkond

Standardtoode tarnitakse naturaalse musta terasena ilma tsingitud katteta. See muudab hilisema lõikamise, keevitamise ja puurimise lihtsaks ning võimaldab ostjal vajadusel kruntida, värvida või muu sobiva pinnatöötlusega.

Toode sobib kõige paremini:

Kuivad siseruumides tehased ja töökojad

Seadmete tugiraamid

Torude ja kaablite tugikonstruktsioonid

Varustuse alused

Sisevaheseinad ja ümbrised

Sisseehitatud terasdetailid

Juht- ja positsioneerimisstruktuurid

Kergterasest renoveerimisprojektid

Väliskonstruktsioonide, rannikualade, püsiva niiskuse või happe- ja leelisega kokkupuutuvate keskkondade puhul tuleb enne tootmist täpsustada korrosioonikaitse.

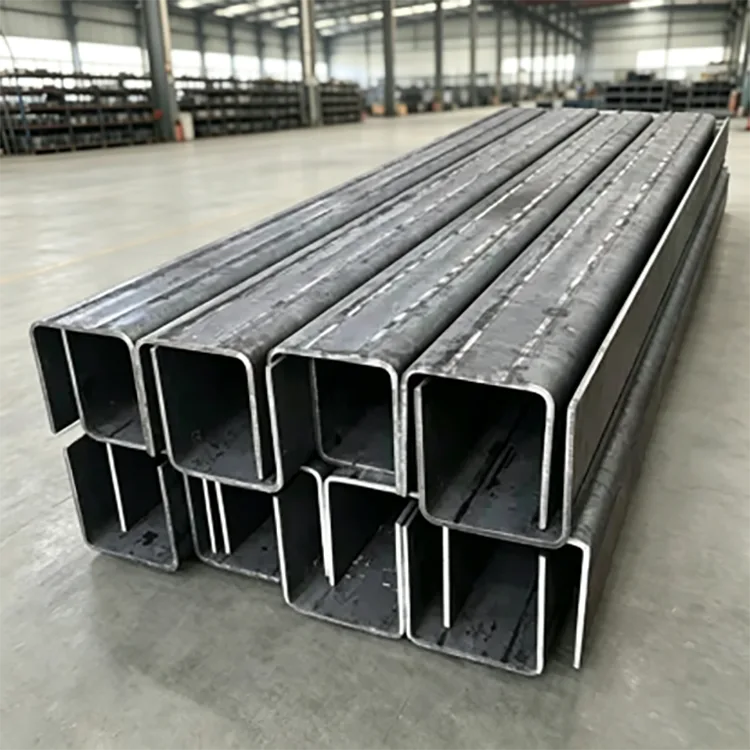

Kohandatud töötlemine ja hulgitarne

U-kanalit saab toota pigem projekti jooniste järgi, mitte piirduda standardsete laosuurustega. Saadaval töötlemine hõlmab eelstantsitud auke, pilusid, nurgalõikamist, nurga lõikamist, fikseeritud pikkusega lõikamist ja mittestandardseid mõõtmeid.

Korduvaid tugikomponente kasutavate projektide puhul võib eeltöötlus vähendada töökoha lõikamist ja puurimist. Ostjad saavad pakkumist taotledes esitada joonised, sektsioonide mõõtmed, aukude vahed, pikkuse nõuded ja materjali klassi.

Suuremate tellimuste puhul saab tootmist korraldada vastavalt nõutavale suuruskombinatsioonile ja tarnegraafikule, kusjuures enne komplekteerimist ja saatmist teostatakse mõõtude kontroll.

Tehase kvaliteedikontroll

Kvaliteedikontroll algab sissetulevast terasrullist, kus enne vormimist kontrollitakse materjali kvaliteeti ja põhilisi mõõtmete tingimusi.

Tootmise ajal on peamisteks kontrollpunktideks ribade tasandamine, rullvormimise stabiilsus, sektsiooni mõõtmed, sirgus, augu asend ja lõikepikkus. Pärast vormimist läbivad profiilid sekundaarse sirgendamise ning lõpliku visuaalse ja mõõtmete kontrolli.

Erilist tähelepanu pööratakse keerdumisele, deformatsioonile, servade seisundile ja partiidevahelisele konsistentsile. Eelstantsitud toodete puhul kontrollitakse ka avade asukohta ja vahekaugust, kuna need mõõtmed mõjutavad otseselt paigaldust.

See tootmisviis on oluline projektide puhul, kus tarnitud U-kanal peab vastama joonistele ja olema kokku pandud muude valmistatud komponentidega ilma korduva kohaparanduseta.

KKK

K1: Kas külmvormitud U-kanal on tugevam kui tavaline kanalite teras?

Sobivate kergete ja keskmise koormusega rakenduste jaoks toob külmvormimine sisse töökõvenemise ja võib anda vormitavale materjalile suurema tugevuse. Sektsioon on ka mõõtmetelt korrapärane ja korrektse valimise ja paigaldamise korral deformatsioonikindel. Tugevalt koormatud primaarkonstruktsioonide puhul peaks nõutava koormuse arvutuse põhjal kindlaks määrama, kas on vaja raskemat kanalit või suure tugevusega sektsiooni.

Q2: Kas U-kanal võib asendada traditsioonilise kanaliterase?

See võib asendada traditsioonilist kanaliterast paljudes kergete ja keskmise koormusega rakendustes, nagu toed, sulgud, korpused, sisseehitatud konstruktsioonid ja seadmete alused. See ei tohiks automaatselt asendada raskeid primaarseid talasid ega konstruktsioone, mis on allutatud olulisele mõjule või kontsentreeritud koormustele.

K3: Kas saate eelnevalt augud teha ja mittestandardseid pikkusi lõigata?

Jah. Jooniste järgi saab toota eelstantsimist, nurgalõikamist, pilustamist, nurgalõikust ja mittestandardseid fikseeritud pikkusi. See võimaldab komponentidel jõuda kokkupanemiseks valmis.

Q4: Mis vahe on U-kanali ja C/Z-lõksu sektsioonide vahel?

C- ja Z-sektsioone kasutatakse peamiselt katuse- ja seinaormide jaoks. U-sektsioone kasutatakse sagedamini tugede, aluste, sisseehitatud osade, kinnituskanalite, juhikute ja positsioneerimiskonstruktsioonide jaoks. Valik peaks järgima tegelikku struktuurifunktsiooni.

K5: Kas külmvormitud U-kanal väänab või deformeerub kergesti?

Korralikult valmistatud sektsioon läbib mitmekäigulise vormimise, suuruse ja sirgendamise, et kontrollida keerdumist ja deformatsiooni vastavalt kehtivatele standardnõuetele. Õige materjal, seina paksus, sektsiooni suurus ja paigaldusviis on samuti olulised mõõtmete stabiilsuse säilitamiseks kasutusel.

K6: Kumb on parem, Q235B või Q355B?

Q235B sobib üldiste kergete tugi- ja korpuste jaoks. Q355B tagab suurema tugevuse ja sobib paremini raskematele seadmealustele, suurematele avadele ja tugevdustöödele, kui konstruktsioon seda nõuab.

Q7: Kas pinda saab tsingida või värvida?

Jah. Standardtoode on naturaalne must teras, seega saab seda töödelda sobiva krundi, värvi, pulbervärvi või galvaniseerimisega vastavalt projekti keskkonnale ja korrosiooninõuetele.
