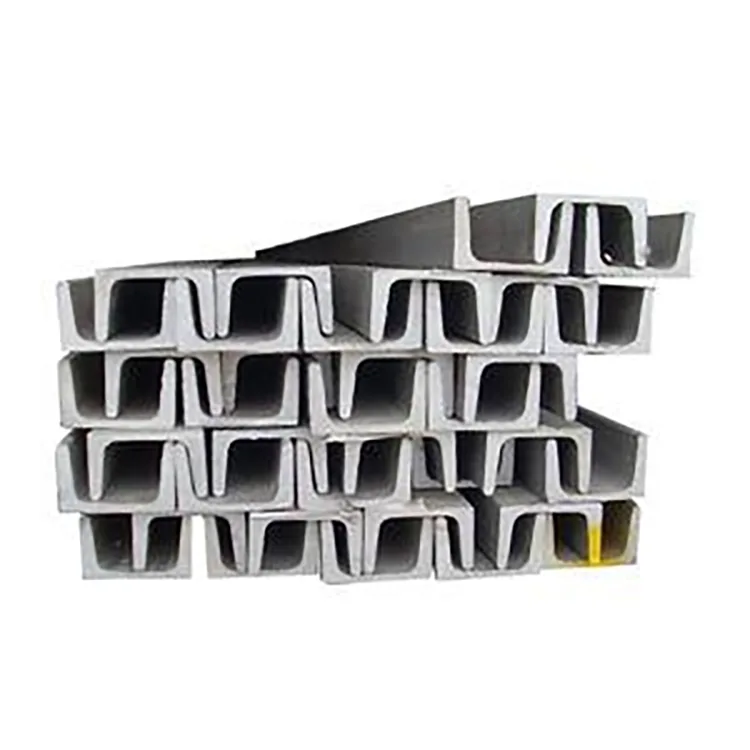

Tsingitud U-kanal

Tsingitud U-kanal valitakse siis, kui projekt vajab suletud toru või tavapärase C/Z-lõksu asemel avatud terassektsiooni komponentide välistingimustes kinnitamiseks, positsioneerimiseks või toetamiseks.

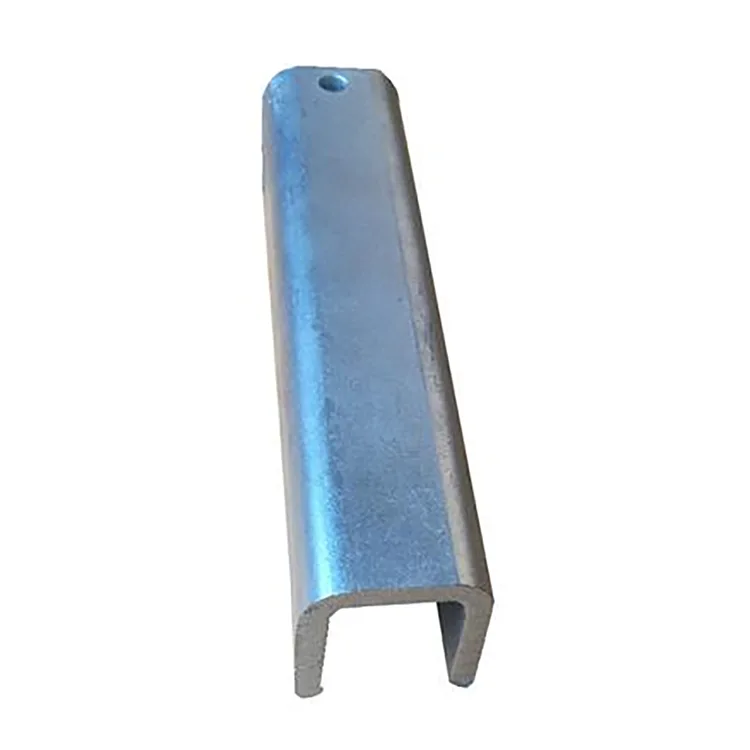

U-kujuline sektsioon loob pideva aluse ja külgäärikud poltide kinnitamiseks, kinnitamiseks ja ühendamiseks. Seda kasutatakse tavaliselt seadmete aluste, torude tugede, fotogalvaaniliste konstruktsioonide, välisraamide, sisseehitatud tugede ja munitsipaalseadmete jaoks.

Oluline on valmistamise järjekord. Terasriba rullvormitakse esmalt vajalikuks U-profiiliks, millele järgneb lõikamine ja mulgustamine. Valmis osa töödeldakse seejärel keemiliselt ja kuumtsingitakse. See lähenemine väldib tsingitud riba lõplikku kuju painutamist ja tagab tsingikaitse vormitud sektsioonile, sealhulgas U-kanali siseküljele.

Väliprojektide puhul ei ole õige kombinatsioon lihtsalt "paksem tsink = parem". Sektsiooni suurust, terase klassi, seina paksust, konstruktsioonikoormust, kokkupuutekeskkonda ja eeldatavat kasutusaega tuleks arvesse võtta koos.

Sektsiooni geomeetria on oluline

U-kanali peamine eelis on selle avatud geomeetria.

Alumine osa tagab pideva kandepinna, samas kui kahte külgäärikut saab kasutada poltühenduste, klambrite, sulgude ja positsioneerimiskomponentide jaoks. See muudab selle kasulikuks, kui paigaldajad vajavad juurdepääsu ühendusele avatud poolelt.

Võrreldes C- või Z-sektsiooniga on U-kanal üldiselt mugavam seadmete aluste, torutugede ja positsioneerimiskonstruktsioonide jaoks. C- ja Z-sektsioonid valitakse sagedamini vastavalt nende struktuurilisele käitumisele raamideks või raamideks.

Fotogalvaanilisi seadmeid, väliseid torujuhtmeid või masinatugesid hõlmava projekti puhul võib U-sektsioon seega vähendada vajadust täiendavate valmistatud sulgude järele.

Tehnilised andmed

Miks kõigepealt vormida ja hiljem galvaniseerida?

Seda tüüpi toodete puhul tuleks vormimine ja suurem osa valmistamisest lõpetada enne kuumtsinkimist.

Tootmisviis on:

Terasriba kontroll → Nivelleerimine → U-profiili rullvormimine → CNC lõikamine → Mulgustamine ja nurkade töötlemine → Sirgendamine → Rasvaärastus → Peitsus → Fluxing → Kuivatamine → Kuumtsinkimine → Jahutus/passiveerimine → Tsingi kontroll → Lõppkontroll → Pakkimine

See järjestus võimaldab tootjal enne tsinkimist kontrollida lõplikke U-profiili mõõtmeid.

See tähendab ka seda, et auke, nurki ja vormitud profiili sisemust käsitletakse valmissektsiooni osana, selle asemel, et toetuda kattekihile, mis peab vastu pidama järgnevate vormimisoperatsioonide käigus.

Pärast tsinkimist tuleks vältida tarbetut painutamist või tugevat vormimist. Kui materjali tuleb töökohal keevitada või lõigata, tuleb kahjustatud tsingikoht puhastada ja parandada sobiva tsingirikka kattega.

Tsinkkatte valimine

Tsinkkate peaks sobima tegeliku korrosioonikeskkonnaga.

85 μm+ sobib lähtespetsifikatsiooniks tavaliste välistingimustes kasutamiseks sisemaal, kus kokkupuude on suhteliselt mõõdukas.

120–180 μm puhul võib katet kaaluda niisketes tehastes, põllumajandus- ja loomakasvatusrajatistes, jõeäärsetes rajatistes ja muudes püsivama niiskusega kohtades.

200–275 μm jaoks on raskem kate mõeldud tugevama korrosiooniga projektidele, nagu rannikualad, sadamad, keemiarajatised ja reoveekeskkond. Täpne pinnakatte nõue tuleks siiski kinnitada projekti korrosioonikategooria ja kohaldatava spetsifikatsiooni alusel.

Paksem tsingikiht ei kompenseeri alamõõdulist terasprofiili. Korrosioonikaitset ja konstruktsiooniprojekti tuleks hinnata eraldi.

Q235B või Q355B?

Terase klass peaks järgima pigem konstruktsioonikoormust kui tsinginõuet.

Q235B on praktiline valik tavaliste seadmete tugede, välistingimustes kasutatavate kronsteinide, torude tugede, fotogalvaaniliste abikonstruktsioonide ja üldiste olmerakenduste jaoks.

Q355B sobib paremini suurema koormusega rakenduste jaoks, nagu suured seadmete alused, raskemad tugistruktuurid, tugeva tuule või lumega tingimused ja projektid, kus konstruktsioon nõuab tugevamat terast.

Kaasasoleva tootevaliku puhul on kirjeldatud, et Q355B pakub kohaldatavates projekteerimistingimustes sama sektsiooni suuruse juures ligikaudu 30% suurema kandevõime. Seda tuleks käsitleda pigem projekti/disaini võrdlusena kui universaalse asendusreeglina; viimast sektsiooni tuleks kontrollida tehnilise koormuse suhtes.

U kanali suurus ja seina paksus

Valik U80–U300 võimaldab sektsiooni sobitada erinevate tugikoormustega.

U80–U120 saab kasutada kergete torude tugede, väikeste seadmeklambrite, positsioneerimiskomponentide ja sekundaarsete kasvuhoonekonstruktsioonide jaoks.

U140–U200 hõlmab paljusid tavalisi välistingimustes kasutatavaid tugirakendusi, sealhulgas fotogalvaanilisi abistruktuure, seadmebaase ja munitsipaalseadmeid.

U220–U300 sobib rohkem raskematele seadmealustele, suurematele tugistruktuuridele ja suuremat sektsioonivõimsust nõudvatele projektidele.

Seina paksuse jaoks:

1,2–1,4 mm: kerged kronsteinid, positsioneerimisdetailid ja mittepeamised tugirakendused

1,5–2,0 mm: üldine valik välistingimustes kasutatavate tugikonstruktsioonide ja seadmete aluste jaoks

2,2–3,0 mm: suuremad koormused, suured toed, tugeva tuule/lumega alad ja rakendused, mis nõuavad suuremat vastupidavust deformatsioonile

Lõplik paksus tuleb arvutada tegeliku ulatuse, ühendusviisi ja rakendatud koormuse põhjal.

Rakendused

Fotogalvaanilised ja tuuleenergia struktuurid

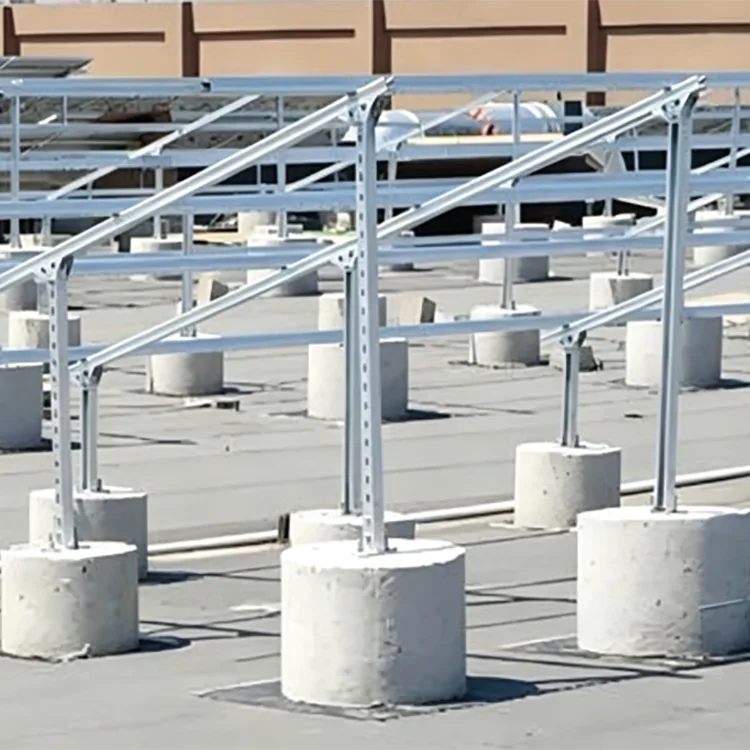

Tsingitud U-profiile saab kasutada seadmete aluste, kinnitusdetailide, positsioneerimiskonstruktsioonide ja abitugede jaoks välistingimustes taastuvenergiapaigaldistes. Kui projektil on 25-aastane projekteerimisnõue, tuleks tsinkkate valida vastavalt tegelikule keskkonnamõjule, mitte määrata igale asukohale sama kate.

Ranniku- ja sadamaalad

Soolapihustus ja püsiv niiskus kiirendavad katmata terase korrosiooni. Raskema kattega U-kujulisi tsingitud profiile saab kasutada välisseadmete toestuste, põimitud aluste ja kinnituskonstruktsioonide jaoks, kui sektsiooni geomeetria on sobiv.

Loomakasvatus ja põllumajandusettevõtted

Ventilatsioonisüsteemid, torustikud, seadmete toed ja kasvuhoonekonstruktsioonid võivad kokku puutuda kõrge niiskuse ja ammoniaaki sisaldava atmosfääriga. Tsingitud teras tagab nendes tingimustes parema korrosioonikaitse kui kaitsmata must teras.

Keemia- ja kanalisatsioonirajatised

Seadmete toed, torude kinnituskonstruktsioonid ja välisraamid võivad kuumtsinkimisest kasu saada, kui keskkond sobib tsingitud terasega. Väga agressiivse keemilise kokkupuute korral tuleks kogu korrosioonikaitsesüsteem määrata vastavalt keemilisele keskkonnale.

Munitsipaalvälisstruktuurid

Rakendused hõlmavad kaitsepiirete aluseid, valgustusega seotud tugesid, liiklusseadmete kinnituskonstruktsioone, maastikuraame ja muid välistingimustes kasutatavaid teraskomponente.

Tehase välistoed

Seda saab kasutada katmata torustike, seadmete tugede, väliste kinnituskonstruktsioonide ja kommunaaltugede jaoks tööstusettevõtete ümber.

Kaks tüüpilist projektitaotlust

Ranniku tööstuspark

Rannajoonest ligikaudu 2 km kaugusel asuva välisseadmete tugiprojekti jaoks valiti seadmete tugede ja sisseehitatud aluste jaoks tsingiga kaetud U-profiil Q355B 220 μm tsinkkattega. Raskemat kattekihti määrati soolapihustatud kokkupuute tõttu, samas kui konstruktsioonikoormuse nõudmisel kasutati tugevamat terast. U-profiil lihtsustas ka seadmete positsioneerimist ja poltühendusi.

Loomakasvatusrajatise uuendamine

Suuremahuline sea- ja linnukasvatusettevõte vajas kõrge õhuniiskusega ammoniaagiga keskkonnas seadmete ja torustike jaoks korrosioonikindlaid tugielemente. Kandekonstruktsioonide ja kinnitusdetailide jaoks kasutati Q235B galvaniseeritud U-profiile. Avatud profiil võimaldas mugavat paigaldust ja reguleerimist, samas kui tsingitud pind vähendas vajadust korduva korrosioonitöötluse järele.

Kus tsingitud U-kanal pole parim valik

U-kanal ei tohiks automaatselt asendada kõiki teisi terasprofiile.

Katusesilmuste jaoks võivad C- või Z-sektsioonid pakkuda sobivamat konstruktsioonikonfiguratsiooni.

Suletud konstruktsioonielementide puhul, kus väändetakistus, suletud geomeetria või välimus on olulised, võib eelistada ruudu- või ristkülikukujulisi õõnesprofiile.

Kuivade siseruumide puhul võib katmata külmvormitud U-kanal olla säästlikum, kui korrosioonikaitset pole vaja.

Väga agressiivses keemilises keskkonnas ei pruugi kuumtsinkimine üksi tagada vajalikku kaitset. Enne materjali valimist tuleks üle vaadata keemiline keskkond, kontsentratsioon, temperatuur ja kokkupuuteaeg.

Tsingitud U-kanal vs must U-kanal

U-profiili põhigeomeetria võib jääda samaks, kuid kasutustingimused on erinevad.

Kvaliteedikontroll enne tarnimist

Kontrollimine peaks hõlmama nii terassektsiooni kui ka galvaniseerimise kvaliteeti.

Enne tsinkimist kontrollitakse U-profiili sektsiooni mõõtmeid, sirgust, keerdumist, augu asendit ja lõiketäpsust. See on oluline, kuna tsinkkate ei paranda rullvormimise käigus tekkinud mõõtmeprobleeme.

Pärast tsinkimist kontrollivad inspektorid pinda katmata alade, liigse tsingi kogunemise, koorumise, pragude ja muude nähtavate defektide suhtes. Tsinkkatte paksust saab mõõta vastavalt kokkulepitud kontrollimeetodile.

Projektitellimuste jaoks saab vastavalt ostja nõudmistele esitada materjalisertifikaadid, mõõtmete kontrollimise protokollid, tsinkkatte kontrollimise tulemused ja muu kvaliteedidokumentatsioon.

Töötlemine ja kohandatud tootmine

U-kanalit saab tarnida tavalise sirge sektsioonina või töödelda enne galvaniseerimist.

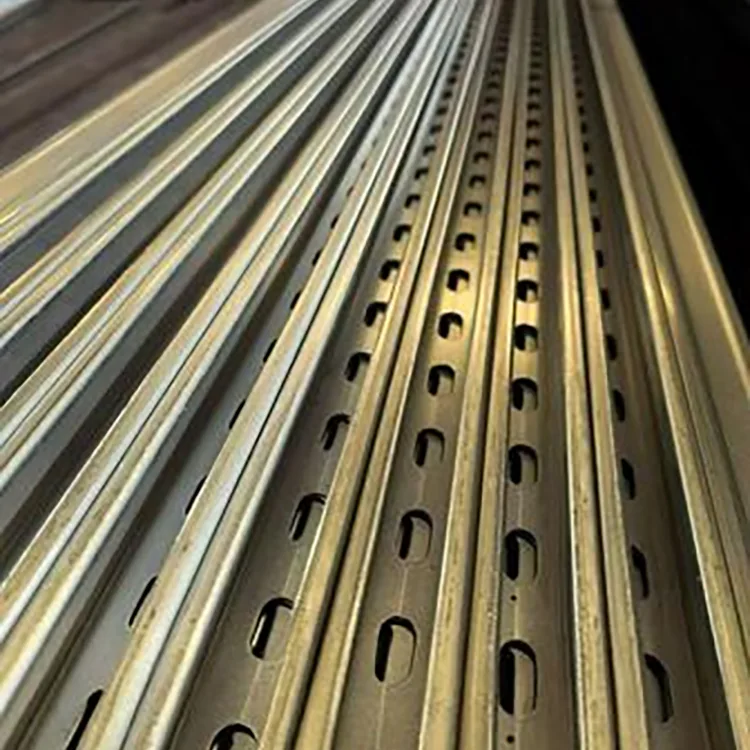

Tüüpilised kohandatud toimingud hõlmavad fikseeritud pikkusega lõikamist, stantsimist, nurkade lõikamist, aukude positsioneerimist ja mittestandardsete sektsioonide tootmist. Nende toimingute lõpetamine enne tsinkimist aitab hoida töödeldud alasid lõpliku tsinkkattega kaitstuna.

Suuremate projektide puhul peaksid ostjad esitama lõikejoonise koos augumustri, vajaliku pikkuse, terase kvaliteedi, seina paksuse ja korrosioonikeskkonnaga. See võimaldab tootjal tsiteerida valmis spetsifikatsiooni, mitte ainult töötlemata U-sektsiooni.

Hangete kontrollnimekiri

Enne tellimuse esitamist kinnitage järgmised punktid:

1.U sektsiooni suurus: U80–U300 või projektipõhine mõõde.

2. Terase klass: Q235B või Q355B.

3.Seina paksus: põhineb konstruktsioonikoormusel ja ulatusel.

4.Tsinkkate: 85 μm+, 120–180 μm või 200–275 μm vastavalt kokkupuutele.

5.Aukude muster: läbimõõt, vahekaugus ja asukoht, kui on vaja eelstantsimist.

6. Pikkus: standardne või projektipõhine fikseeritud pikkus.

7. Kohaldatav standard: praegune projekti spetsifikatsioon ja nõutav galvaniseerimisstandard.

8. Ülevaatusdokumendid: materjali sertifikaat, mõõtmete ülevaatus ja vajaduse korral tsinkkatte aruanne.

Sellest teabest piisab, et vältida kõige levinumat ostuviga: tsingitud U-profiilide võrdlemine ainult tonnihinna alusel, jättes tähelepanuta terase kvaliteedi, seina paksuse ja tsinkkatte.

KKK

Q1: Kas U-kanali sisemust saab tsingida?

Jah. Toode vormitakse esmalt ja seejärel kuumtsingitakse, seega on U-kujuline sektsioon tsingitud valmisprofiilina. Katte tegelikku katvust tuleks kontrollida vastavalt kokkulepitud kontrollinõuetele.

Q2: Miks eelistatakse vormimist enne galvaniseerimist?

See väldib viimistletud tsinkkatte mehaanilist vormimist lõplikuks U-kujuliseks. Lõikamise, mulgustamise ja suuremad vormimistoimingud saab lõpetada enne galvaniseerimist, millele järgneb viimane korrosioonikaitsetöötlus.

Q3: Kas keevitamine kahjustab tsingitud katet?

Keevisõmbluse ümber olevat tsinkkatet mõjutab keevitussoojus. Pärast keevitamist tuleb ala puhastada ja parandada sobiva tsingirikka kattega.

Q4: Kas U-kanalit saab kasutada 25-aastaste fotogalvaaniliste projektide jaoks?

Seda saab kasutada seal, kus sektsioon ja korrosioonisüsteem vastavad projekti nõuetele. Rannikuäärsete või väga söövitavate kohtade puhul tuleks kaaluda raskema tsinkkatte kasutamist ja potentsiaalselt täiendavat kaitsesüsteemi.

K5: Kumb on parem välitingimustes kasutamiseks, Q235B või Q355B?

Kumbki hinne pole üldiselt parem. Q235B sobib paljudele tavakoormusega konstruktsioonidele, Q355B aga siis, kui on vaja suuremat konstruktsioonitugevust. Hinne peaks järgima inseneriarvutust.

K6: Mis vahe on U- ja C-kanalil?

U-kanalit kasutatakse tavaliselt aluste, kinnitus-, positsioneerimis- ja tugistruktuuride jaoks, kus selle avatud profiil on ühenduste jaoks mugav. C-kanalit kasutatakse sagedamini struktuurse raamina või võreosana. Õige valik sõltub koormusteest ja ühenduse konstruktsioonist.

K7: Kas saab toota mittestandardseid U-kanali suurusi?

Jah. Sektsioonide mittestandardseid mõõtmeid, seina paksuseid, pikkusi ja aukude mustreid saab arutada jooniste ja projekti nõuete alusel.

K8: Kas tsingitud U-kanal sobib rannikualadele?

Jah, eeldusel, et tsinkkate ja konstruktsiooni spetsifikatsioonid on valitud tegeliku korrosioonikeskkonna jaoks. Tugeva soolapihustusega kokkupuute korral võib kaaluda raskemat kattekihti, näiteks 200–275 μm, koos projekti korrosioonikaitsenõuetega.
