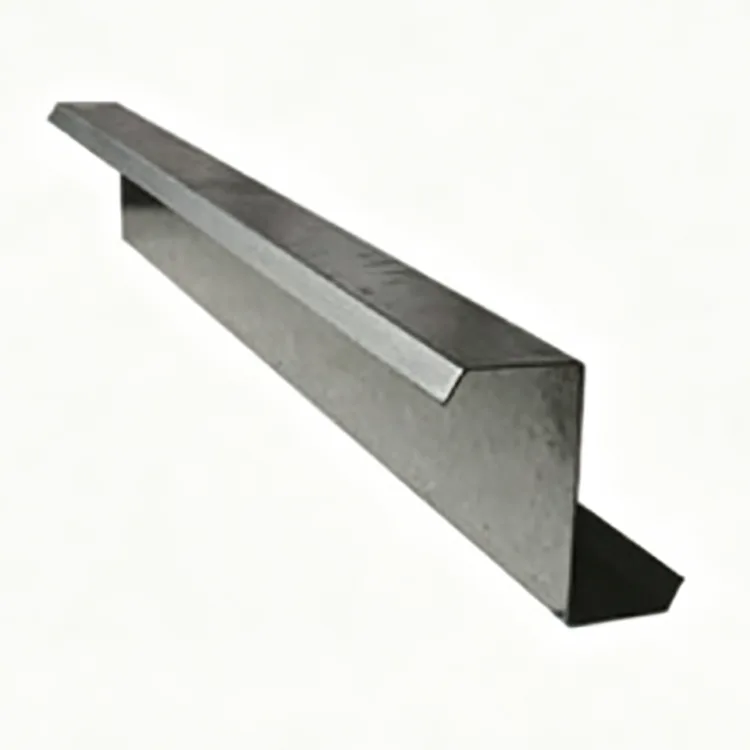

Külmvormitud Z-profiil teras

Külmvormitud Z-sektsiooni teras on külmvormitud õhukeseseinaline terasprofiil, mis on valmistatud kuumvaltsitud terasribast pideva valtsimisvormimise teel toatemperatuuril. Riba läbib mitmeid vormimisaluseid ja vormitakse järk-järgult Z-profiiliks ilma kõrgel temperatuuril kuumvaltsimisetapita.

Külmvormimisprotsess parandab mõõtmete konsistentsi ja toob kaasa ka terase töökõvenemise. Saadud sektsioon ühendab endas suhteliselt väikese kaalu kasuliku paindevõimega, mistõttu seda kasutatakse laialdaselt kergete teraskonstruktsioonide katuse- ja seinaotstes.

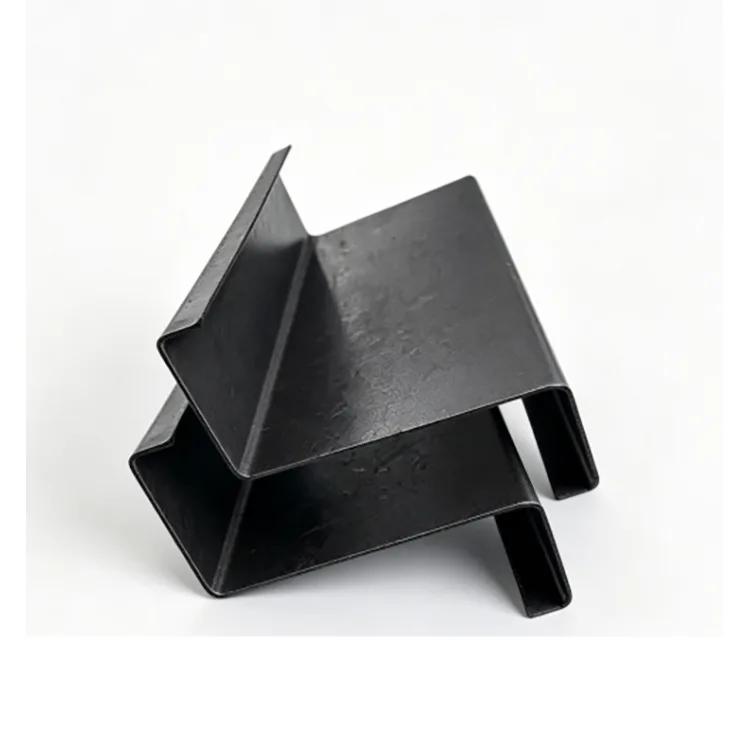

Z-kujulisel profiilil on veel üks praktiline eelis: selle nihutatud äärikud võimaldavad kõrvuti asetsevate ääriste kattumist. See on eriti kasulik suure kaldega katustel, kus katuseharja ümber on vaja pidevat võre paigutust.

Soovitatav keskkond: suletud sisehooned, kuivad töökojad ja laod ilma otsese vihma, soolapihustuse, happelise või aluselise söövitava niiskuseta.

Tootmisprotsess

Tootmisliin algab terasrulli sissetuleva kontrolliga. Pärast tasandamist ja sirgendamist läbib riba mitu rullvormimisjaama, kus see painutatakse järk-järgult vajalikuks Z-kujuliseks osaks.

Servo CNC lõikamine tagab kindlaksmääratud elemendi pikkuse, samas kui automaatse mulgustamise saab lisada vastavalt konstruktsioonijoonistele. Valmis profiilid läbivad seejärel sirgendamise ja mõõtmete kontrolli enne klassifitseerimist, komplekteerimist ja ladustamist.

Terasrulli kontroll → tasandamine ja sirgendamine → järkjärguline külmvaltsvormimine → Z-profiili vormimine → servo-CNC fikseeritud pikkusega lõikamine → automaatne mulgustamine → sirgendamine → visuaalne ja mõõtmete kontroll → komplekteerimine ja ladustamine

Kuna profiil moodustatakse järk-järgult, mitte tavapärase kuumvaltsimise teel, saab sektsioonide mõõtmeid, sirgust ja avade asukohti tootmise ajal pidevalt kontrollida.

Põhispetsifikatsioonid

Miks kasutada katusekorpuste jaoks Z-sektsiooni?

Otsene kattumine katuseharjal

Kõige ilmsem erinevus Z- ja C-sektsiooni vahel on äärikute kuju. Nihke Z-profiil võimaldab külgnevatel osadel kattuda, mis võib aidata säilitada järjepidevust läbi katuseharja.

Üle 10° katusekallete puhul on Z-restid sageli praktiline valik, kus kattuvad osad on osa konstruktsioonist. See vähendab täiendava lõikamise vajadust ja muudab paigaldamise lihtsamaks.

Hea painutusvõime väiksema raskusega

Z-kujuline ristlõige annab kasulikud sektsiooni omadused painutamiseks. Koos külmtöötlemisega karastamisega võimaldab see kasutada suhteliselt õhukest osa sobivates katuse- ja seinaotstes.

Võrreldes raskemate traditsiooniliste kuumvaltsitud sektsioonidega võib väiksem kaal vähendada transpordi-, tõstmis- ja paigaldusnõudeid.

Ühtlane sirgus ja augu asend

Tootmisliinil kasutatakse progressiivset rullvormimist, CNC-lõikamist ja sellele järgnevat sirgendamist. See aitab kontrollida profiili sirgust ja keerdumist.

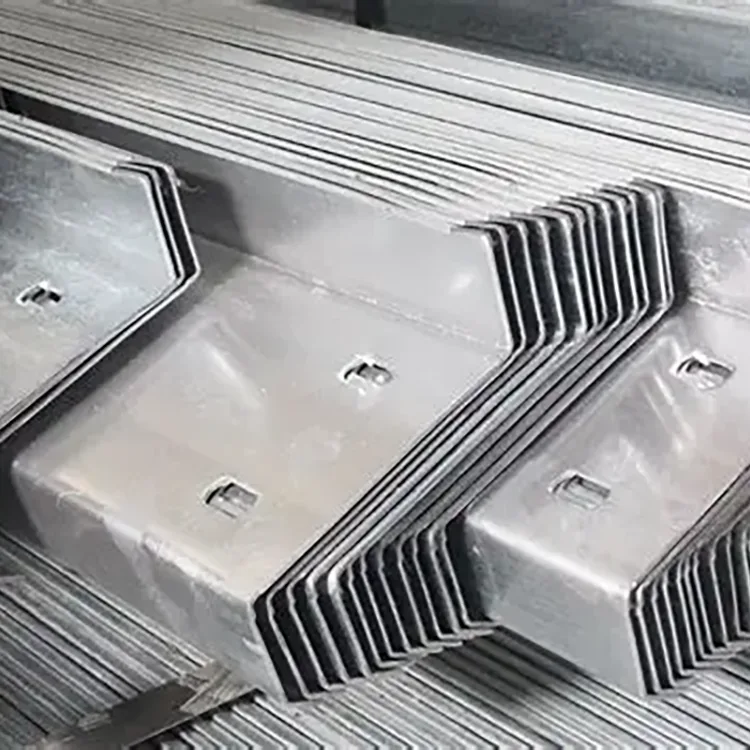

Eelstantsitud poldiaukudega võre puhul on täpne aukude positsioneerimine oluline, sest vead võivad mõjutada ühendusotsa ja terasest põhiraami vahelist ühendust. Eelnevalt mulgustamine enne tarnimist võib vähendada kohapeal tehtavat lõikamis- ja puurimistöid.

Madalamad kulud kuivade siseprojektide jaoks

Standardtoode tarnitakse naturaalse musta terasena ilma tsingitud katteta. Kuivade suletud sisehoonete puhul, kus ei ole vaja täiendavat korrosioonikaitset, välditakse sellega galvaniseeritud Z-profiilidega kaasnevaid lisakulusid.

Kui hoone puutub kokku vihma, kondensaadi, soolapihustuse või söövitava ainega, tuleks selle asemel määrata korrosioonikaitsega versioon.

Mugav lõikamine ja keevitamine

Kuna standardtootel ei ole tsingitud katet, on tavalised lõikamis- ja keevitustoimingud lihtsad. See on kasulik siseruumide valmistamise ja renoveerimise projektide puhul, kus liikmed võivad vajada kohalikku reguleerimist või ühendamist.

Tüüpilised rakendused

Toodet kasutatakse peamiselt:

Terasest kerghoonete katuserestid

Suure kaldega laokatused

Tööstuslike töökodade katusesüsteemid

Siselogistika ja laohooned

Seinte ja katuse sekundaarne raamimine

Kergekaalulisest terasest korpusesüsteemid

Siseruumide tehase renoveerimise projektid

See on pigem sekundaarne konstruktsioonielement, nagu näiteks võre, mitte hoone peamiste sammaste või põhitalade asendus.

Reaalsed projektitaotlused

Juhtum 1: suure kaldega siselogistikalao jaoks mõeldud Z-paelad

Projekt hõlmas 50 000 m² suurust kinnist logistikaladu, mille katusekaldus oli 12°. Hoone oli täielikult suletud ja seda kasutati kuivas sisekeskkonnas ilma otsese vihma käes.

Peamised nõuded olid otsene kattumine katuseharjal, kontrollitud teraskonstruktsiooni maksumus, lühem paigaldusaeg ja vähenenud katusepaneelide joondamise probleemide oht.

Materjaliks valiti Q355B külmvormitud Z-profiilteras, Z160–Z200, seinapaksusega 1,8–2,0 mm ja poltide augud.

Z-sektsioonid võivad vahetult kattuda, võimaldades harjaosadel püsida pidevana ja vähendada kohapealset lõikamis- ja muutmistööd. Paigaldusaeg vähenes 30%.

Profiilide vähene keerdumine aitas värviga kaetud terasest katusepaneelidel ühtlasemalt istuda, vähendades lünki, mis võivad põhjustada veelekke. Kergemad elemendid vähendasid ka transpordi- ja tõstevajadusi ning teraskonstruktsioonide kogumaksumus oli 21% madalam kui kuumvaltsitud terase lahendus.

Projekt läbis heakskiidu ja on jäänud siseteenistusse ilma roostega seotud probleemideta.

Juhtum 2: kergterasest korpuse uuendamine tööstuslikus töökojas

Teine projekt hõlmas vanema tehase renoveerimist. Töökojas oli vaja uusi kergterasest korpusekonstruktsioone, millel on suhteliselt suur katusekaldus ja kuiv, ventileeritav sisekeskkond.

Valitud toode oli Q235B külmvormitud Z-profiil teras, Z120–Z140.

Liikmed tarniti kokkupanemiseks ilma ulatusliku teisese töötlemiseta. Z-kujuline kattuv struktuur sobis katuse kaldega ja aitas säilitada tasase ja stabiilse korpusesüsteemi.

Kergelemendid aitasid ka renoveerimiskulusid kontrolli all hoida, lühendades samal ajal paigaldustöid olemasolevas tehases.

Z Sektsiooni valiku juhend

Katuse kalle:

Üle 10° katusekalde puhul on Z-sektsioonid eelistatud valik, kui on vaja kattuvaid püstlaid. Suhteliselt madalate nõlvade puhul võib olenevalt konstruktsioonilahendusest kaaluda ka C-silmuste kasutamist.

Materjali klass:

Q235B sobib üldiste kergete võre ja karpide jaoks. Suuremate avauste, suurema tuule- või lumekoormuse ja nõudlikumate konstruktsiooninõuete jaoks saab valida Q355B koos sobiva sektsiooni suuruse ja seinapaksusega.

Sektsiooni suurus:

Kergemate katuse- ja seinasekundaarkonstruktsioonide puhul võib kaaluda Z100–Z140. Z160–Z200 sobib paljude standardsete lao- ja töökodade jaoks. Z220–Z300 saab kasutada seal, kus ehituskonstruktsioon nõuab suuremaid sektsioone.

Seina paksus:

Saadaval on 1,2–3,0 mm. Lõpliku paksuse määramisel tuleks lähtuda ristlõike suurusest, ristlõike suurusest, tuulekoormusest, lumekoormusest, ühendustingimustest ja konstruktsioonilistest arvutustest.

Keskkond:

Kuivade suletud sisehoonete jaoks võib naturaalne must Z teras olla kulutõhus valik. Kõrge õhuniiskuse või kondensatsiooniga töökodades tuleks kaaluda sobiva roostevastase katte kasutamist.

Välishoonete, rannikualade, vihmale avatud ehitiste või põllumajandite puhul ei soovitata kasutada naturaalset mustast terasest versiooni. Valida tuleks tsingitud Z-sektsioon või mõni muu korrosioonikaitsega lahendus.

Külmvormitud Z-profiil teras vs C-profiil teras

Valik peaks lõppkokkuvõttes järgima konstruktsiooni, mitte ainult katuse kallet. Z-sektsiooni kattuv geomeetria on selle peamine praktiline eelis seal, kus on vaja pidevaid võreühendusi.

Tehase kvaliteedikontroll

Z-paelte puhul on mõõtmete ühtlus eriti oluline, kuna sektsioonid peavad täpselt ühenduma peamise terasraami ja katusepaneelidega.

Seetõttu hõlmab kvaliteedikontroll teraspooli enne vormimist, millele järgneb kontroll rullvormimise ajal ja pärast lõikamist. Peamised kontrollpunktid hõlmavad materjali kvaliteeti, sektsiooni mõõtmeid, seina paksust, sirgust, keerdumist, lõikepikkust, servade seisundit ja augustatud augu asendit.

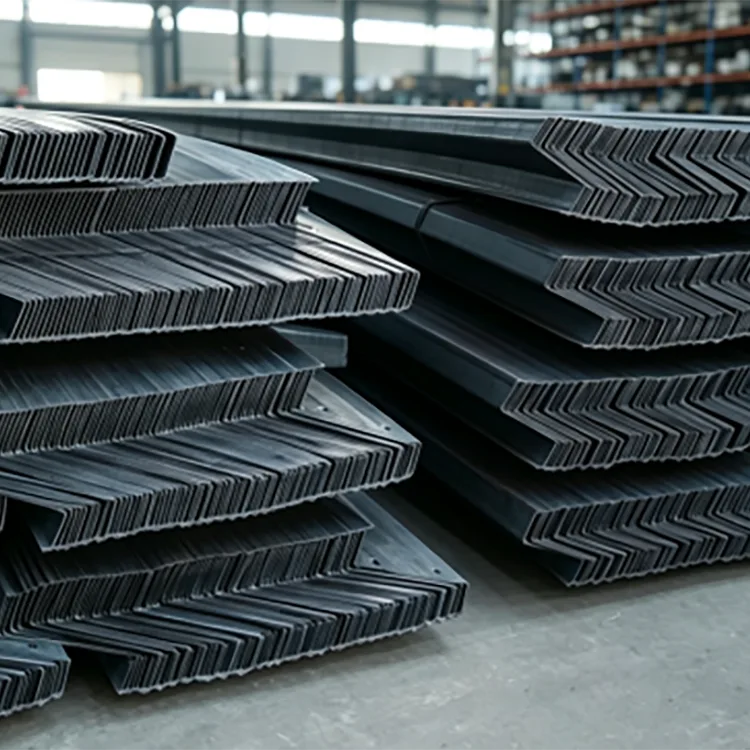

Profiilid sirgendatakse pärast vormimist, et vähendada jääkmoonutusi. Enne saatmist kontrollitakse valmis elemente visuaalselt ja mõõtmetega ning seejärel komplekteeritakse vastavalt suurusele ja tellimuse nõuetele.

Partiitellimuste puhul aitab sama materjaliklassi, sektsiooni spetsifikatsiooni ja töötlemisparameetrite hoidmine säilitada järjepidevust erinevate tootmispartiide vahel.

KKK

Q1: Kuidas valida Z-profiili ja C-sektsiooni terase vahel?

Peamine kaalutlus on katus ja ühenduste paigutus. Z-sektsioonid on eriti kasulikud katustele, kus kõrvuti asetsevad orelid peavad kattuma ja läbima harja, eriti suurematel katusenõlvadel. C-sektsioonid on laiema üldise kasutusega ja neid saab sõltuvalt konstruktsioonist kasutada madalamate katusekalde puhul.

K2: Kas külmvormitud Z-profiilterast on lihtne väänata?

Korralikult valmistatud Z-sektsioon läbib järkjärgulise vormimise, suuruse ja sirgendamise, et kontrollida keerdumist ja deformatsiooni vastavalt kehtivatele standardnõuetele. Valitud sektsiooni suurus, seina paksus, sildeulatus ja paigaldusviis mõjutavad ka selle toimivust.

3. küsimus: kas siseruumides olevad Z-paelad tuleb värvida?

Kuiva, ventileeritava sisekeskkonna jaoks, kus puudub märkimisväärne kondensatsioon, võib naturaalset musta teraspinda kasutada ilma lisakatteta, kui projekti nõuded seda võimaldavad. Niiskete töökodade või sagedase kondensatsiooniga piirkondade jaoks on soovitatav kasutada roostevastast katet.

K4: Kas Z-sektsioone saab varustada eelnevalt augustatud aukudega?

Jah. Enne profiilide tarnimist saab konstruktsioonijooniste järgi augustada poldiaugud. Nurgalõikeid ja nurga all olevaid otsalõikeid saab teha ka vastavalt nõutavatele ühendusdetailidele.

K5: Kas pikkust saab kohandada?

Jah. Standardvarustus jääb üldjuhul vahemikku 6–12 m, samas kui mittestandardseid fikseeritud pikkusi saab toota vastavalt projektijoonistele ja lõikenõuetele.

K6: Kas naturaalset musta Z-profiili terast saab kasutada õues?

Seda ei soovitata kasutada otsese välistingimuste, vihma, rannikualade soolapihustuse või söövitava keskkonna korral. Nendes tingimustes tuleks kaaluda galvaniseeritud või muul viisil korrosioonikaitsega Z-profiile.
