Kuumtsingitud I-Beam

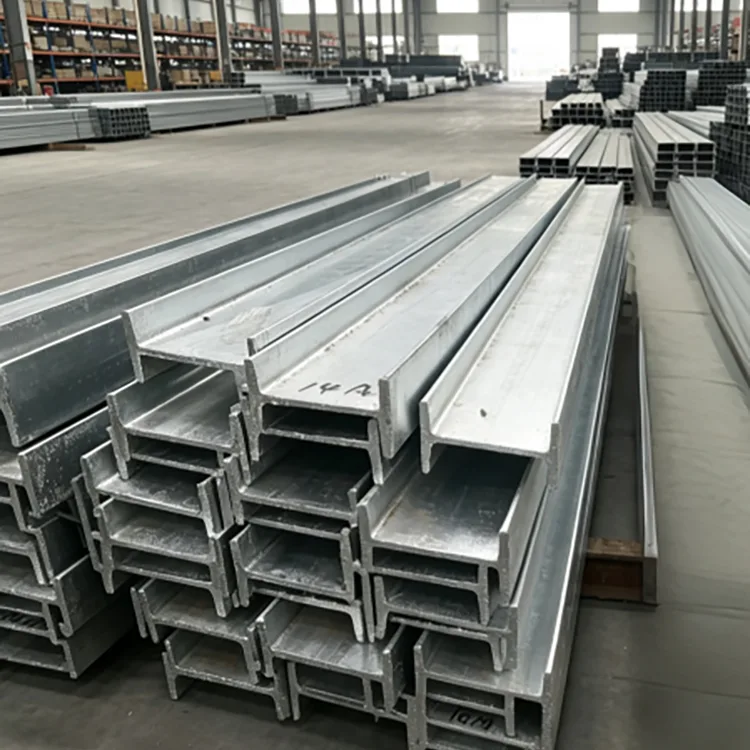

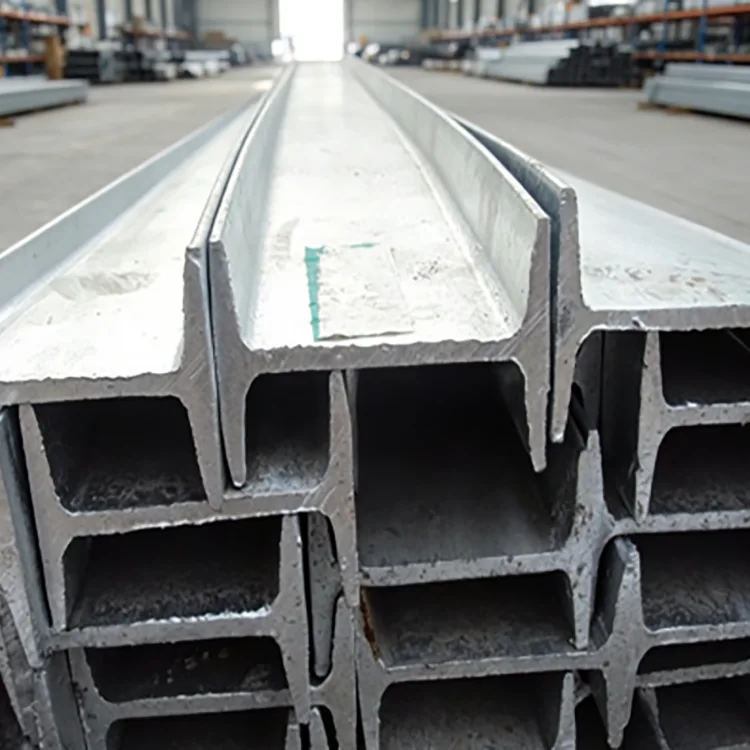

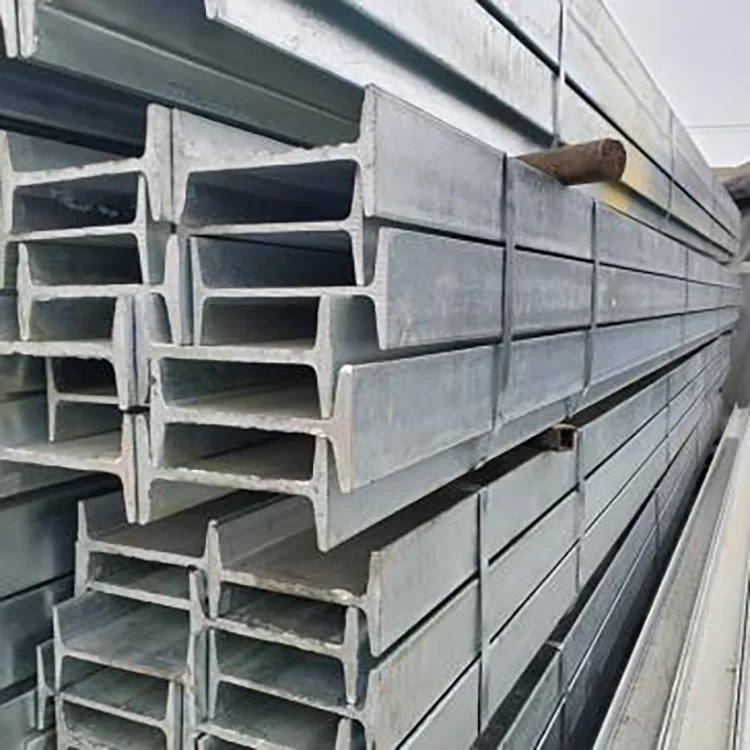

Kuumtsingitud I-Beam on kuumvaltsitud I-sektsiooniga terastala, mis on viimistletud kuumtsinkimise teel tsinkkattega. I-kujuline sektsioon tagab konstruktsiooni vastupidavuse läbi oma äärikute, tsingitud pind aga kaitseb katmata teraskonstruktsioone korrosiooni eest.

Rongheng tarnib tsingitud I talasid Q235B ja Q355B, tavaliste suurustega 10# kuni 63#, standardpikkustega 6 m, 9 m ja 12 m ning kohandatud pikkusega ligikaudu 2-19 m. Enne tsinkimist saab vastavalt projektijoonistele korraldada lõikamise, puurimise, faasimise, sirgendamise, lihvimise ja jäme eemaldamise.

Tehnilised andmed

Eksporditellimuste puhul tuleks enne tootmist projekti jooniste ja lepingu alusel kinnitada konstruktsiooniterase standard, galvaniseerimisstandard, sektsiooni suurus, terase klass, tsinkkatte ja töötlemisnõuded.

I Beam või H Beam: kinnitage jaotis enne tellimist

I- ja H-talad on erinevad struktuuriosad ja neid ei tohiks käsitleda vahetatavatena. Tavalisel I-talal on kitsam ääriku paigutus ja kaldääriku sisepinnad, samas kui H-taladel on üldiselt laiemad äärikud ja erinev ristlõike geomeetria.

Tellimisel tuvastage tala selle sektsiooni tähistuse, mõõtmete ja kohaldatava standardi järgi, selle asemel, et kasutada ainult üldist terminit "terastala". Tarnija peaks enne lõikamist ja tsinkimist sobitama kaasasoleva sektsiooni kinnitatud joonisega.

Kuumtsinkimisprotsess

Eelistatud järjestus on lõpetada nõutav lõikamine ja töötlemine enne galvaniseerimist, et töödeldud teras saaks pärast valmistamist tsingikaitse.

Kuumvaltsitud I tala → materjali kontroll → sirgendamine → lõikamine ja mehaaniline töötlemine → rasvaärastus → peitsimine → räbustimine → kuivatamine → kuumtsinkimine → jahutamine → viimistlus → tsinkkatte kontroll → mõõtmete kontroll → pakkimine.

Terasest osa on sukeldatud sulatsinki temperatuuril umbes 450 °C. Tsinkkate katab katmata katte, äärikud, servad ja muud ligipääsetavad pinnad.

Suuremate või raskemate sektsioonide puhul tuleks pärast tsinkimist kontrollida sirgust ja mõõtmeid, sest kuumutamine ja jahutamine võivad lõplikku geomeetriat mõjutada.

Tsinkkatte valik

Rongheng tarnib tavaliselt tsinkkatte paksusega 85–120 μm, kõrgema kattenõude korral on saadaval ligikaudu 100–140 μm.

Paksem tsinkkate annab atmosfääriga kokkupuutel rohkem tsingi massi, kuid katte paksus tuleks valida vastavalt tegelikule keskkonnale ja projekti korrosiooninõuetele, mitte kasutada täieliku korrosioonitõrjesüsteemi asendajana.

Q235B või Q355B I Beam?

Q235B kasutatakse tavapärastes konstruktsioonirakendustes, kus nõutav sektsioon vastab arvutatud koormus- ja hooldusnõuetele. Q355B tagab suurema voolavuspiiri ja seda saab määrata rakenduste jaoks, mis nõuavad suuremat konstruktsioonivõimsust.

Terase klass tuleks valida koos tala suuruse, ulatuse, koormuse ja ühenduse konstruktsiooniga. Kõrgema tugevusega klass ei kompenseeri automaatselt alamõõdulist sektsiooni või ebasobivat konstruktsiooni.

Selge ostukirjelduse saab kirjutada järgmiselt:

Q355B / 25# I Tala / 12 m / kuumtsingitud / täpsustatud tsinkkate / joonise järgi lõigatud.

Töötlemine enne galvaniseerimist

Võimaluse korral tuleks valmistamine lõpetada enne kuumtsinkimist. Saadaval töötlemine sisaldab:

• Fikseeritud pikkusega lõikamine
• Puurimine ja mulgustamine
• Kaldus
• Sirgendamine
• Lihvimine ja krüptimine
• Muu joonisel põhinev töötlemine

Nende toimingute lõpetamine enne galvaniseerimist aitab tagada töödeldud elemendi tsingikaitse. Kui pärast tsinkimist teostatakse lõikamine, puurimine või keevitamine, vajavad avatud või kuumusest mõjutatud alad sobivat remonti.

Rakendused

• Tehasehooned ja töökojad
• Lao- ja platvormkonstruktsioonid
• Rasketehnika tugiraamid ja alused
• Väliskonstruktsioonide teraskonstruktsioonid
• Päikese- ja energiaprojektide struktuurid
• Munitsipaalinfrastruktuur
• Tööstusettevõtete tugistruktuurid
• Ranniku ja niiske keskkonna teraskonstruktsioonid

Mida kontrollida enne saatmist

Tsingitud I tala tellimuste puhul peaks kontroll hõlmama nii alusterast kui ka valmis tsingitud elementi.

• Terase klass:Q235B, Q355B või määratud samaväärne
• Jaotis:Kinnitage tegelik I tala suurus joonisel
• Mõõdud:Kontrollige tala kõrgust, ääriku laiust, paksust ja kehtivaid tolerantse
• Sirgus:Pärast tsinkimist kinnitage joondamine
• Pikkus:Kontrollige fikseeritud pikkusega nõudeid
• Tsinkkate:Kontrollige kokkulepitud spetsifikatsiooni järgi
• Pind:Kontrollige katmata terast, tugevat koorumist ja liigset tsingi kogunemist
• Valmistamine:Kontrollige auke, lõikeid, kaldeid ja muid joonistusnõudeid

Materjali sertifikaate, galvaniseerimise kontrollimise protokolle, mõõtmete kontrollimise andmeid ja kolmanda osapoole kontrollidokumente saab korraldada vastavalt projekti nõuetele.

Projekti näited

Ranniku eesriide-seina struktuur

Rannikutööstusprojektis kasutati 10# ja 12# Q235B kuumtsingitud I sektsioone välistingimustes kasutatavate tugidetailide jaoks. Kõrge õhuniiskuse ja soolase õhu tõttu määrati projektis ette suurenenud tsinkkate.

Tsingitud elemendid tarniti pärast mõõtmete kontrollimist ja nõutavat töötlemist. Tarnitud projektidokumentide kohaselt püsis konstruktsioon seitse aastat laialdase roostetamise või kattekihi koorumiseta ning läbis korduva järelevalve kontrolli.

Maapealne päikeseenergia struktuur

Suure maapealse fotogalvaanilise projekti jaoks oli vaja Q235B I talasid seadmete aluste ja tugistruktuuride jaoks, mis on avatud päikesele, tuulele ja vihmale. Talad tarniti fikseeritud pikkusega töötlusega ja kuumtsinkimisega vastavalt projekti nõuetele.

Tsingitud osad saabusid konstruktsiooni paigaldamiseks valmis, vältides eraldi suuremahulist värvimisoperatsiooni. Tsingitud spetsifikatsioon valiti projekti 25-aastase disainiea nõude järgi.

Kuumtsingitud I-tala välismaiste projektide jaoks

Eksporditellimuste puhul tuleks enne tootmist kinnitada järgmine teave:

• Jaotis:10#–63# või määratud jaotis
• Terase klass:Q235B, Q355B või heakskiidetud samaväärne
• Pikkus:6 m, 9 m, 12 m või fikseeritud 2–19 m pikkus
• Tsinkkate:Standardne või kõrgendatud projektinõue
• Töötlemine:Lõikamine, puurimine, faasimine, sirgendamine ja muu joonistuspõhine töötlemine
• Ülevaatus:Vajadusel materjalisertifikaat, tehase kontroll või kolmanda osapoole kontroll
• Pakkimine:Kimpude paigutus sobib konteinerite laadimiseks ja pikamaavedudeks

Tarne Tianjin Daqiuzhuangist

Ronghengi tarneahel asub Tianjin Daqiuzhuangis, pakkudes juurdepääsu kuumvaltsitud terasele, galvaniseerimisele ja terase töötlemise ressurssidele.

Standardsete I talade suuruste puhul saab varupõhist tarnimist võimaluse korral koordineerida. Projektitellimuste puhul saab enne saatmist kooskõlastada fikseeritud pikkusega lõikamist, joonisepõhist töötlemist, galvaniseerimist, kontrolli ja ekspordi ettevalmistamist.

KKK

Q1. Mis vahe on I-talal ja H-talal?

I-taladel on üldjuhul kitsamad äärikud ja kaldus siseäärikupinnad, H-taladel on aga üldiselt laiemad äärikud ja erinev ristlõike geomeetria. Neid tuleks täpsustada sektsiooni täpse nimetuse ja mõõtmetega, mitte asendada ainult välimuse põhjal.

Q2. Millised terase klassid on saadaval?

Levinud klassid on Q235B ja Q355B. Sobiv hinne peaks järgima konstruktsiooniprojekti ja projekti spetsifikatsiooni.

Q3. Milline tsinkkate on saadaval?

Tavaline tsinkkatte vahemik on 85–120 μm. Suuremat katmist vajavate projektide puhul võib arutada ligikaudu 100–140 μm, kui kehtivad spetsifikatsioonid.

Q4. Kas I-tala saab enne tsinkimist lõigata ja puurida?

Jah. Fikseeritud pikkusega lõikamine, puurimine, faasimine, sirgendamine, lihvimine ja jäme eemaldamine saab lõpetada enne galvaniseerimist vastavalt joonistele.

K5. Kas tsingitud I tala saab kasutada rannikualadel?

Jah, kuid tsinkkate tuleks valida vastavalt tegelikule kokkupuutele. Ranniku- ja soolaga koormatud keskkonnad nõuavad rohkem korrosiooni hindamist kui tavalised sisemaa välistingimused. Pidev merevees sukeldumine nõuab eraldi korrosioonitõrjemeetodit.

K6. Kas Q235B saab asendada Q355B?

Mitte automaatselt. Terase klassi muutmine nõuab kinnitust, et madalama tugevusega materjal vastab endiselt nõutavale konstruktsioonikoormusele ja kasutustingimustele.

K7. Kas galvaniseerimine mõjutab tala sirgust?

Kuumutamine ja jahutamine galvaniseerimise ajal võivad mõjutada terasdetailide, eriti suuremate sektsioonide mõõtmeid ja sirgust. Seetõttu tuleks valmis talasid pärast tsinkimist üle vaadata.

Q8. Kas pärast galvaniseerimist saab keevitada?

Jah, aga keevitamine eemaldab köetava ala ümbert tsingi. Mõjutatud tsoon tuleb pärast keevitamist puhastada ja parandada sobiva tsingirikka kattega. Võimaluse korral tuleks enne tsinkimist lõpetada ühendusdetailid.

K9. Mis pikkused on saadaval?

Standardpikkused on 6 m, 9 m ja 12 m. Fikseeritud pikkuseid vahemikus 2–19 m saab arutada vastavalt tootmis- ja transpordinõuetele.

K10. Milliseid dokumente saab esitada?

Olenevalt projektist võib esitada materjalisertifikaadid, galvaniseerimise ülevaatuse protokollid, mõõtmete kontrollimise andmed, pakkimisteave ja kolmanda osapoole kontrolli dokumentatsioon.
