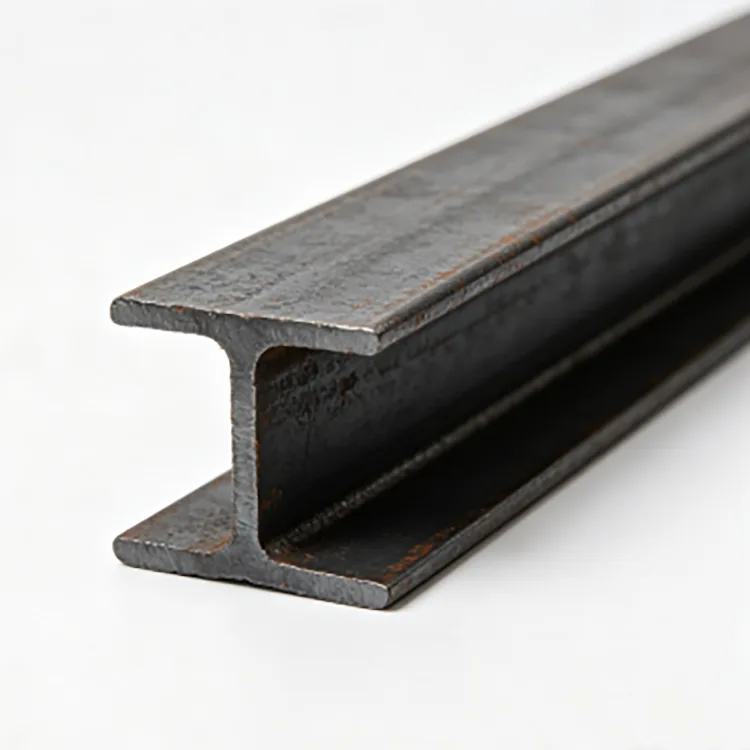

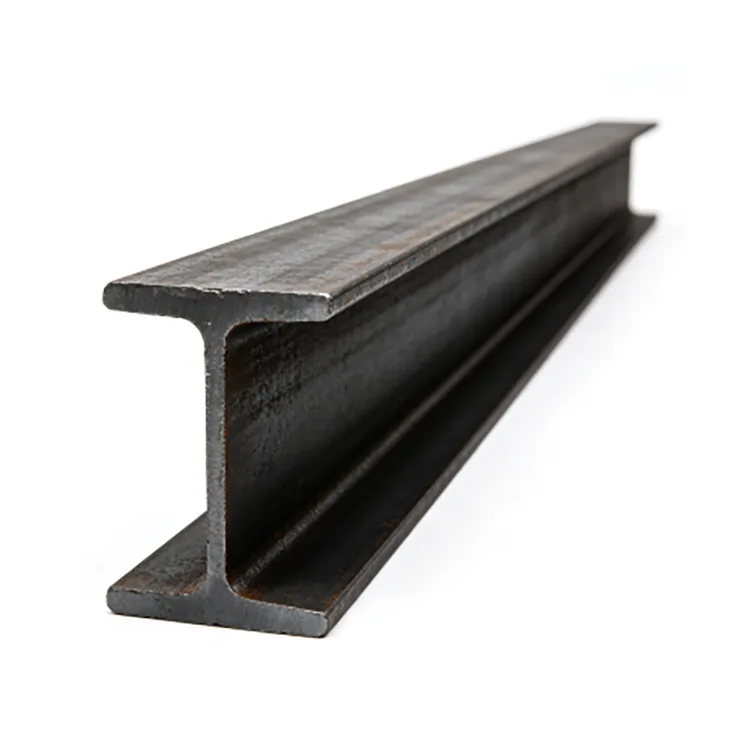

Kuumvaltsitud I-Beam on kuumvaltsitud konstruktsiooniterasest sektsioon, millel on kaks äärikut, mis on ühendatud keskvõrguga. Sektsioon moodustatakse otse valtsimise teel kõrgel temperatuuril, mitte eraldi terasplaatide kokku keevitamise teel.
I-kujuline geomeetria tagab paindetakistuse läbi äärikute, samal ajal kui võrk ühendab sektsiooni ja kannab nihkejõude. Tavaliselt tarnitakse seda tehaste konstruktsioonide, platvormide, seadmete aluste, toruriiulite ja muude teraskonstruktsioonide jaoks.
Rongheng tarnib kuumvaltsitud I-Beam Q235B ja Q355B tavalistes suurustes 10# kuni 63#, standardpikkustega 6 m, 9 m ja 12 m. Fikseeritud pikkusega lõikamist ja muud töötlemist saab korraldada vastavalt projekti nõuetele.
| Üksus | Spetsifikatsioon |
|---|---|
| Toode | Kuumvaltsitud I-Beam |
| Terase klass | Q235B, Q355B |
| Suuruste vahemik | 10#–63# |
| Levinud tüübid | a / b seeria |
| Standardpikkus | 6 m / 9 m / 12 m |
| Fikseeritud pikkusega lõikamine | Saadaval |
| Pind | Must kuumvaltsitud |
| Töötlemine | Lõikamine, puurimine, faasimine, sirgendamine, jäsemete eemaldamine |
| Alusterase standard | GB/T 706-2016 |
| Muud standardid | ASTM / EN nõudeid saab arutada |
| Tarnevorm | Ladu või tootmine vastavalt nõudele |
Tavaliselt nõutavad jaotised hõlmavad 12.6#, 14#, 16#, 18#, 20a#, 25a# ja 32a#. Sektsiooni täpsed mõõtmed, ääriku laius, riba paksus ja teoreetiline kaal sõltuvad valitud sektsiooni tähistusest.
Õige I Beam suurus sõltub pigem konstruktsiooninõuetest, mitte ainult hinnast või saadavusest. Enne sektsiooni valimist tuleks arvesse võtta ulatust, rakendatud koormust, toe seisukorda, vahekaugust, ühendusmeetodit ja lubatud läbipainet.
Pikem ulatus, kontsentreeritud seadmekoormus või suurem tugede vaheline kaugus võib nõuda suuremat osa. Konstruktsioonide projekteerimisel võib lisaks paindumisele ja nihkele arvestada ka külgstabiilsust ja kasutatavust.
Kui konstruktsioonijoonis juba määrab tala numbri, peaks järjekord järgima määratud jaotist, mitte lubama asendamist ainult sarnaste mõõtmete või saadaolevate laovarude alusel.
I- ja H-taladel on erinev ristlõike geomeetria ja ristlõike omadused. Traditsioonilistel I-taladel on üldiselt kitsamad äärikud ja kaldus siseäärikupinnad, samas kui H-taladel on üldiselt laiemad äärikud.
I-talasid kasutatakse tavaliselt painutuselementidena, samas kui H-talasid valitakse sageli sammaste ja raskemate konstruktsiooniraamide jaoks. See on ainult üldine erinevus; tegelik sektsioon tuleks kindlaks määrata konstruktsiooniprojektiga.
I-tala ei tohiks asendada H-talaga lihtsalt seetõttu, et kaks sektsiooni on sarnased või üks on hõlpsamini kättesaadav.
Q235B kasutatakse tavaliselt tehase talade, platvormide, seadmete tugede ja üldise konstruktsiooni valmistamisel, kus valitud sektsioon vastab nõutavatele koormustingimustele.
Q355B tagab suurema materjali tugevuse ja seda saab määrata raskemate konstruktsioonirakenduste jaoks, kui disain seda nõuab.
Kõrgem terase klass ei muuda väiksemat sektsiooni automaatselt sobivaks. Kui klassi muudetakse terase kaalu vähendamiseks, tuleks konstruktsiooni tugevust, läbipainde ja stabiilsust uuesti kontrollida.
Tala moodustatakse otse kuumvaltsimistoimingute seeria abil:
Terasest toorik → kuumutamine → töötlemata valtsimine → vahevaltsimine → viimistlusvaltsimine → suuruse määramine → sirgendamine → lõikamine → ülevaatus → komplekteerimine
Järjestikused rullimiskäigud loovad raami ja äärikud ning viivad sektsiooni vajalike mõõtmeteni. Pärast valtsimist kontrollitakse tala mõõtmeid, sirgust ja pinna seisukorda.
Mustal kuumvaltsitud terasel tavaliselt esinev tume freeskivi on valtsimise käigus tekkinud tootmispind ja seda ei tohiks segi ajada atmosfääriroostega.
Põhiline vöö ja ääriku geomeetria toodetakse valtsimise käigus, nii et klient saab valmis konstruktsiooniosa, mitte eraldi plaate, mis tuleb valmistada I-kujuliseks elemendiks.
See lihtsustab järgnevat lõikamist ja valmistamist ning väldib pikisuunalise keevisõmbluse kasutamist põhitala sektsiooni loomiseks. Ühtsed valtsitud sektsioonid muudavad ka materjalide ajakavade ja valmistamisjooniste koordineerimise partiiprojektide puhul lihtsamaks.
Kuumvaltsitud I-tala kasutatakse peamiselt seal, kus I-profiil tagab sobiva konstruktsiooni paindeelemendi.
Masinarakenduste puhul peaks tala valimisel arvestama rohkem kui seadme kogumassi. Toeulatus, kinnituspunktid, koormuse jaotus, vibratsioon ja korduv laadimine võivad kõik vajalikku sektsiooni mõjutada.
Tarnitavate masinate projektide puhul on seadmete aluste ja tugede valmistamisel kasutatud 14#–20# I talasid.

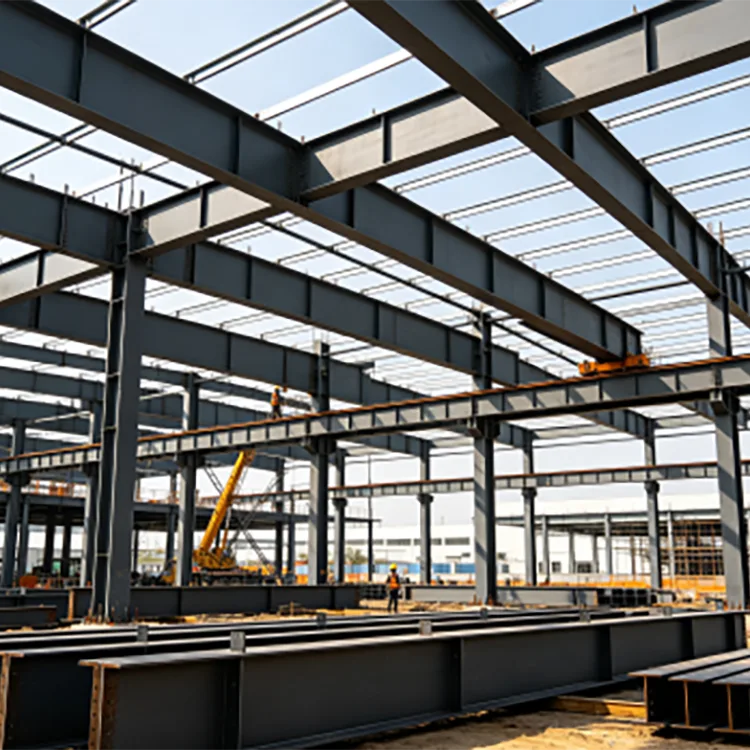

Tehase ehitamiseks on tarnitud 16#–25# Q235B I talad katusega seotud taladele, platvormidetailidele ja tugikonstruktsioonidele.
Sektsioonide ühtsed mõõtmed on partiide valmistamisel olulised, kuna talad peavad paigaldamise ajal joonduma ühendusplaatide ja külgnevate konstruktsioonielementidega.
Kuumvaltsitud I-Beam tarnitakse musta kuumvaltsitud terasena ilma korrosioonikaitsekatteta.
Kuivade siseruumide puhul võib musta pinda kasutada, kui projekt ei vaja täiendavat korrosioonikaitset. Välistingimustes kasutatavate teraskonstruktsioonide jaoks saab vastavalt teeninduskeskkonnale määrata värvimise, kuumtsinkimise või muu sobiva pinnakattesüsteemi.
Kui galvaniseerimine on vajalik, tuleks lõikamine, puurimine ja muu valmistamine eelistatavalt lõpetada enne galvaniseerimist. See vähendab katmata terase kogust, mis muidu vajaks pärast töötlemist parandamist.
Rongheng saab korraldada töötlemise vastavalt projekti joonisele, sealhulgas:
Suurte tellimuste puhul saavad kliendid enne tootmist esitada lõikeloendi ja valmistamisjoonised. See võimaldab talade pikkused ja töötlemisnõuded kooskõlastada paigalduse mõõtmetega.
Kontrollimisel keskendutakse materjali kvaliteedile, sektsiooni tähistusele ja valmismõõtmetele.
Materjali sertifikaate ja kokkulepitud ülevaatusprotokolle saab esitada vastavalt projekti nõuetele. Kui lepingus on ette nähtud, võib korraldada ka kolmanda osapoole kontrolli.
Terasetellimusi saab arveldada tegeliku või teoreetilise kaalu alusel vastavalt ostulepingule.
Tegelik kaal põhineb tarnitud materjali mõõdetud massil. Teoreetiline kaal arvutatakse valitud sektsiooni avaldatud kaaluühiku ja selle tarnitud pikkuse põhjal.
Näiteks tala, mille teoreetiline ühikkaal on 20 kg/m ja pikkus 12 m, on teoreetiliselt 240 kg.
Hulgitellimuste puhul tuleks arveldusmeetod kinnitada enne tootmist ja saatmist.
Põhja-Hiina tehaseprojektis kasutati 16#–25# Q235B kuumvaltsitud I-tala katusega seotud talade, platvormide ja tugikonstruktsioonide jaoks. Materjali tarniti partiidena koos sektsioonide ja mõõtmete kontrollimisega enne valmistamist.
Masinatootja kasutas seadmete aluste ja tugikonstruktsioonide jaoks 14#–20# I talasid. Talad lõigati ja valmistati enne pinnatöötlust vastavalt nõutavatele tugimõõtudele.
Kagu-Aasia taristuprojekti jaoks tarniti Q355B I talad taimede raamide ja torude tugistruktuuride jaoks. Tellimus sisaldas sorteerimist, kimpude tugevdamist ja ekspordidokumentatsiooni konteinerveo jaoks.
Ronghengi tarneahel asub Tianjin Daqiuzhuangis, kus on juurdepääs kuumvaltsitud profiilterasele, ladustamisele, töötlemisele ja ekspordilogistikale.
Tavalisi I Beami sektsioone vahemikus 10# kuni 63# saab korraldada vastavalt laoseisule ja projektinõudlusele. Q235B ja Q355B on saadaval erinevate struktuurinõuete jaoks, samas kui fikseeritud pikkusega lõikamist ja kokkulepitud töötlemist saab enne saatmist kooskõlastada.
Välismaiste tellimuste puhul saab vastavalt saadetise nõuetele kooskõlastada ka materjalide sorteerimist, komplekteerimist, konteinerite laadimist ja ekspordi dokumentatsiooni.
Seda kasutatakse tavaliselt tehase talade, katuse- ja platvormkonstruktsioonide, seadmete aluste, toruriiulite, laokonstruktsioonide ja muude teraskonstruktsioonide jaoks.
Ei. Nende ääriku geomeetria ja sektsiooni omadused on erinevad. I-tala ei tohiks asendada H-talaga ilma konstruktsiooninõudeid kontrollimata.
Kumbki pole üldiselt parem. Sobiv sektsioon sõltub sildeulatusest, koormusest, sektsiooni omadustest, tugitingimustest ja konstruktsiooni konstruktsioonist.
Peamised tarnitavad klassid on Q235B ja Q355B. Muude hinnete üle saab arutada, kui projekt seda nõuab.
Tavaline suurusvahemik on 10#–63#, sealhulgas a / b-seeria sektsioonid. Täpsed mõõtmed ja teoreetiline ühiku kaal sõltuvad valitud sektsiooni tähistusest.
Jah. Standardpikkused on 6 m, 9 m ja 12 m ning fikseeritud pikkusega lõikamist saab korraldada vastavalt projekti nõuetele.
Jah. Puurimine, lõikamine, faasimine, sirgendamine ja jäme eemaldamine saab korraldada vastavalt joonistele ja kokkulepitud töötlemisnõuetele.
Jah. Tala saab esmalt valmistada ja seejärel kuumtsingida, kui välistingimustes või niiskes keskkonnas on vaja täiendavat korrosioonikaitset.
Mitte automaatselt. Terase klassi muutust tuleks kontrollida konstruktsiooni koormuse, sektsiooni suuruse ja konstruktsiooninõuete suhtes.
Teoreetiline kaal arvutatakse tavaliselt valitud lõigu avaldatud massiühiku massist, mis on korrutatud selle pikkusega. Tegeliku kaalu arveldust saab kasutada ka juhul, kui see on lepingus ette nähtud.
Materjali sertifikaate ja kokkulepitud ülevaatuse protokolle saab esitada vastavalt projekti nõuetele. Vajadusel saab korraldada ka kolmanda osapoole kontrolli.
Jah. Rahvusvaheliste tellimuste jaoks saab kooskõlastada sektsioonide terase tarnimist, fikseeritud pikkusega lõikamist, kokkulepitud töötlemist, komplekteerimist, kontrolli dokumentatsiooni, konteinerite laadimist ja ekspordi dokumentatsiooni.
