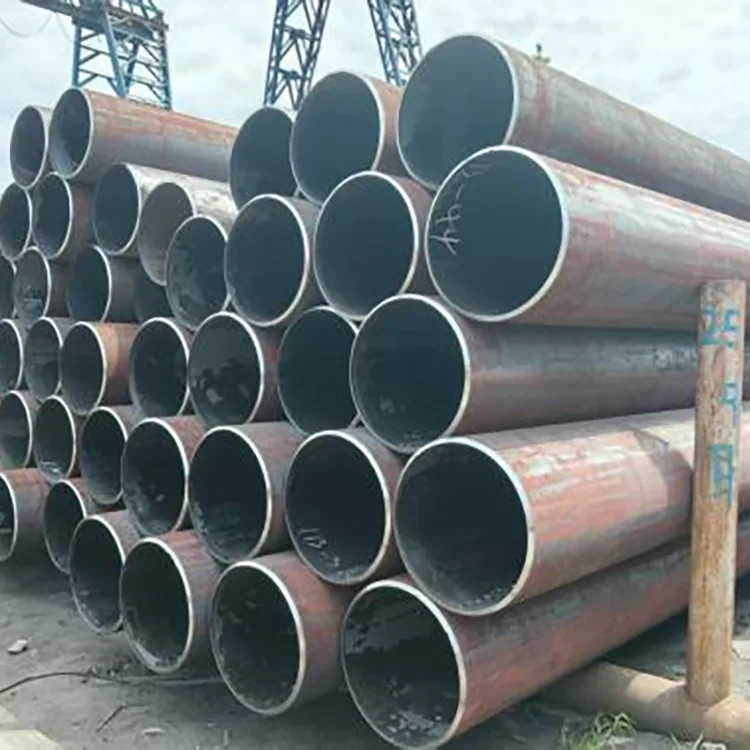

Kõrge temperatuuriga õmblusteta süsinikterasest toru

Kõrge temperatuuriga torustikke ei saa valida ainult toru suuruse järgi. Töötemperatuur, rõhk, töökeskkond, tööaeg ja materjali klass mõjutavad kõik torult nõutavat jõudlust. See kõrge temperatuuriga õmblusteta süsinikterasest toru on mõeldud kasutamiseks kõrgel temperatuuril ja kõrgsurvega rakendustes, kus tavalised süsinikterasest torud ei pruugi tagada piisavat pikaajalist stabiilsust.

Toru valmistamisel kasutatakse õmblusteta terastoru tootmistehnoloogiat, mis annab torule pideva struktuuri ilma pikisuunalise keevisõmbluseta. Kontrollitud kuumutamine, augustamine, rullimine, suuruse määramine, jahutamine ja sirgendamine aitavad säilitada tiheda ja ühtlase toruseina. Valmis toru sobib kõrge temperatuuriga auru, kuuma vee ja protsessivedelike jaoks, kusjuures töötlemisvõimalused on saadaval erinevate paigaldusnõuete jaoks.

Toimivus kõrge temperatuuriga tingimustes

Pikaajaline kokkupuude kuumusega võib põhjustada süsinikterasest torustiku mõõtmete stabiilsuse kaotamise või deformatsiooni, kui materjal ja töötingimused ei ole õigesti sobitatud. Sel põhjusel on toru projekteeritud konkreetsete temperatuuri- ja rõhupiirangute järgi, mitte käsitleda seda üldotstarbelise õmblusteta toruna.

Vastupidavus kõrgtemperatuursele roomamisele

Pideva kasutuse korral temperatuuril 425 °C on toru konstrueeritud nii, et see säilitaks stabiilsed mõõtmed ning ei muutuks plastiliseks deformatsiooniks ja läbimõõdu laienemiseks. See on eriti oluline torujuhtmete puhul, mis püsivad kõrgel temperatuuril pikka aega.

Vastupidavus termilisele väsimusele

Tööstuslikud torustikud võivad kogeda korduvat kuumutamist ja jahutamist, mitte püsivat temperatuuri. Toru on konstrueeritud taluma termilist tsüklit ja vähendama korduvate temperatuurimuutustega seotud pragunemise ohtu.

Kõrge temperatuuri ja rõhu jõudlus

The rated high-temperature pressure is 10 MPa at a constant temperature of 425°C. Tegeliku projekti puhul tuleks survevõimsust siiski kontrollida toru suuruse, seina paksuse, materjali klassi, projekteerimistemperatuuri ja kohaldatava insenerikoodi suhtes.

Materjali ühtlane struktuur

Kontrollitud süsinikterasest toormaterjalide kasutamine ja õmblusteta tootmine aitab tagada tiheda toruseina koos ühtlase materjali järjepidevusega. See on oluline rakenduste puhul, kus püsiva temperatuuri ja rõhu korral võivad lokaalsed defektid muutuda probleemiks.

Tehnilised põhispetsifikatsioonid

Materjali ja standardi valik

Õige materjal sõltub tegelikust töötemperatuurist ja kasutustingimustest. Erinevaid marke ei tohiks asendada lihtsalt seetõttu, et nende torude nimimõõtmed on samad.

Kuni 350°C

Keskmise ja madala rõhuga auru-, soojusülekandeõli- ja kuumaveetorustike jaoks on kaasasolevas valikuskeemis eelistatud 20G õmblusteta terastoru vastavalt GB 3087-le.

Alternatiivina võib kasutada ASTM A106 Gr.B.

GB/T 8163 20# tuleks kaaluda ettevaatlikult ja see on mõeldud pigem madala rõhuga, mittekriitiliste haruliinide jaoks, mitte nõudlikuks kõrge temperatuuriga teeninduseks.

350–425 °C

Pikaajaliseks pidevaks kõrge temperatuuriga auruteenuse osutamiseks kasutage 20G vastavalt standardile GB 3087 või ASTM A106 Gr.B vastavalt projekti kavandile.

Selle temperatuurivahemiku puhul peaks materjali dokumentatsioon sisaldama nõutavaid kõrge temperatuuriga mehaanilisi omadusi ja mittepurustavate katsete andmeid, kui see on projektis ette nähtud.

Tavalist GB/T 8163 20# ei tohiks asendada kindlaksmääratud kõrge temperatuuriga toruga lihtsalt ostukulude vähendamiseks.

425–450 °C

Selles temperatuurivahemikus tuleks süsinikterasest torusid kasutada ainult lühiajaliseks või katkendlikuks kasutamiseks.

Vajalik on roomehindamine ja süsinikterase ajutise kasutamise korral tuleks ülevaatusintervalle lühendada. Ametliku projekteerimise jaoks eelistatakse kroom-molübdeeni legeeritud terast.

Üle 450°C

Süsinikterasest õmblusteta toru ei tohi kasutada pikaajaliseks tööks temperatuuril üle 450 °C.

Kaasasolev valikujuhend soovitab kuumakindlat legeerterast, näiteks:

● 15CrMoG — kuni 510°C

● 12Cr1MoVG — kuni 570°C

Materjali lõplik valik peaks järgima tegelikku tehnilist projekti, töötingimusi ja kohaldatavaid standardeid.

Kus seda kasutatakse

Seda toru kasutatakse peamiselt süsteemides, kus temperatuur ja rõhk püsivad pikka aega.

Tüüpilised rakendused hõlmavad järgmist:

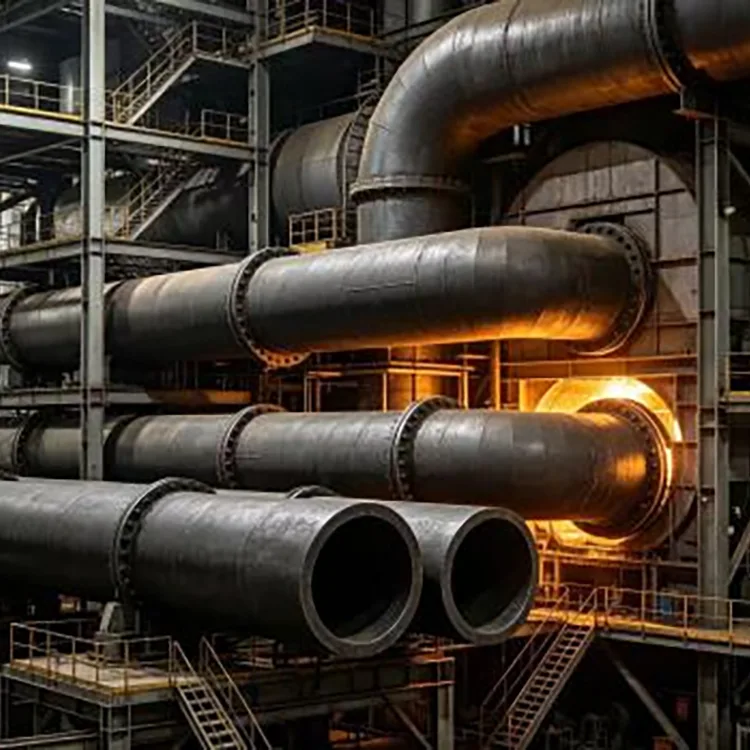

Elektritootmine

Kasutatakse elektrijaama katelde ja muude soojusenergiaseadmete ümber asuvate abitorustike jaoks, kus kuuma vett või auru transporditakse kontrollitud töötingimustes.

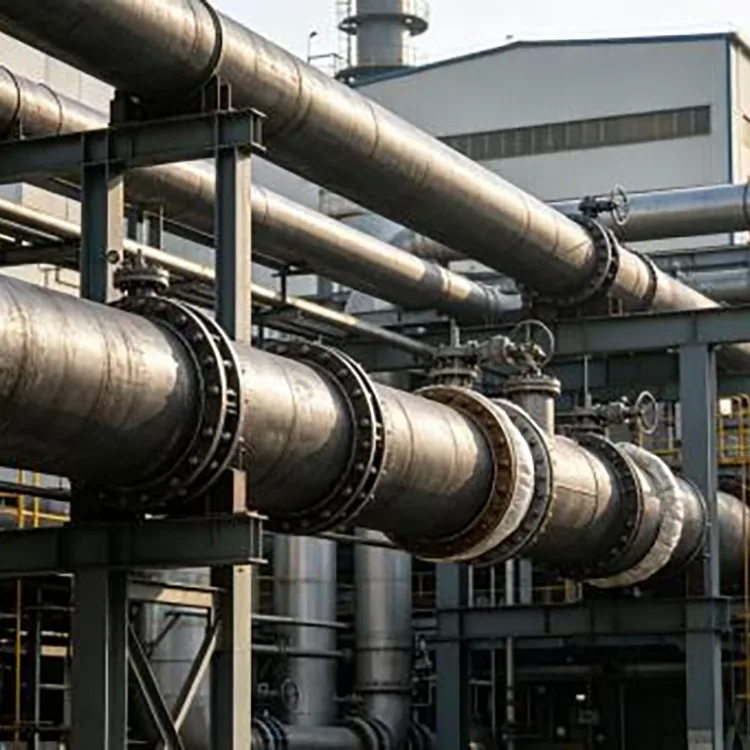

Tööstuslikud aurutorud

Sobib kõrge temperatuuriga auru edastamiseks tööstusettevõtetes, sealhulgas protsessiauruliinides ja tugitorustikes.

Keemilise protsessi torustik

Kasutatakse kõrgtemperatuursete protsessivedelike jaoks, kus valitud süsinikterase klass sobib töötemperatuuri, rõhu ja keskkonnaga.

Jääksoojuse taaskasutamine

Kasutatakse heitsoojuse taaskasutussüsteemides, kus kuumi vedelikke või auru tuleb protsessiseadmete vahel üle kanda.

Soojusvahetusseadmed

Kasutatakse kõrgtemperatuursete soojusvahetite ja nendega seotud soojusseadmetega ühendatud torustike jaoks.

Rakendused, kus seda ei tohiks kasutada

Õige valik tähendab ka teadmist, millal toru ei tohi kasutada.

Seda toodet ei soovitata:

● Tugevalt söövitav happeline või aluseline keskkond

● Pikaajaline hooldus üle 450°C

● Madala temperatuuri/kõrgsurve tingimused, mis nõuavad spetsiaalseid madala temperatuuriga torusid

Erikeskkonna või äärmuslike temperatuuride puhul tuleks materjal ümber hinnata, selle asemel, et sundida süsinikterasest lahust ebasobivasse rakendusse.

Tootmisprotsess

Kõrge temperatuuriga torude puhul on tootmiskontroll tihedalt seotud lõplike mõõtmete ja mehaanilise jõudlusega. Ronghengi toitesüsteem hõlmab õmblusteta terastorude tootmist ja töötlemist, kusjuures sissetuleva materjali kvaliteedikontroll viiakse läbi valmistoote kontrollimise kaudu.

Üldine tootmisviis hõlmab:

Tooraine kontroll → Küte → Torgamine → Rullimine → Suurus → Jahutus → Sirgendamine → Lõikamine → Pinnakontroll → Vajadusel mittepurustav katse → Lõppkontroll → Pakkimine ja saatmine

Tooraine ülevaatus

Enne tootmist kontrollitakse sissetulevaid terasmaterjale nõutava klassi ja ostu spetsifikatsiooni järgi. Materjalide dokumentatsioon, keemiline koostis ja mehaanilised omadused vaadatakse üle vastavalt tellimuse nõuetele.

Määratud klasside (nt 20G ja ASTM A106 Gr.B) puhul peab materjal vastama kehtivale standardile ja projekti dokumentatsioonile.

Küte ja augustamine

Valmistatud terastoorik kuumutatakse nõutava töötlemistemperatuurini ja läbistatakse, et moodustada esialgne õõnesosa. Kütte reguleerimine on oluline, kuna liigne või ebapiisav kuumutamine võib mõjutada järgnevat vormimist ja toru lõplikku struktuuri.

Rullimine ja suuruse määramine

Õõnes kest läbib valtsimise ja suuruse määramise etapi, et saada vajalik välisläbimõõt ja seina paksus.

Mõõtmete juhtimine selles etapis keskendub:

● Välisläbimõõt

● Seina paksus

● Seina ühtlus

● Toru pikkus

● Sirgus

Jahutus ja sirgendamine

Pärast vormimist kasutatakse torude mõõtmete stabiliseerimiseks kontrollitud jahutamist ja sirgendamist. Sirgust kontrollitakse enne toru lõplikku töötlemist.

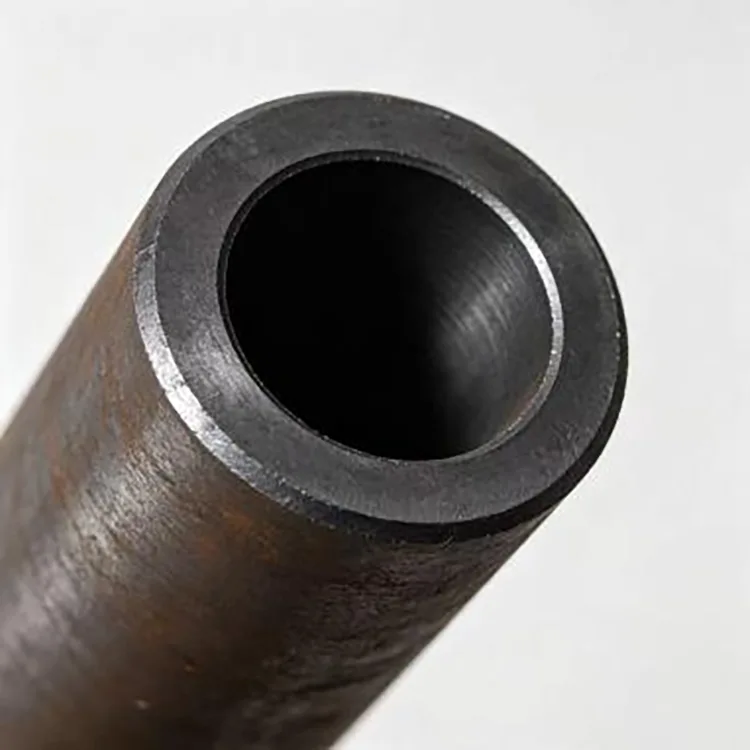

Lõikamine ja lõpu ettevalmistamine

Toru saab tarnida vajalikus pikkuses. Fikseeritud pikkusega lõikamist, toruotste faasimist ja siseseinte poleerimist saab korraldada vastavalt kinnitatud tellimuse spetsifikatsioonile.

Tehase kvaliteedikontroll

Kõrge temperatuuriga torustik paigaldatakse sageli süsteemidesse, kus ebaõnnestunud sektsiooni asendamine tähendab seadmete väljalülitamist. Sel põhjusel peaks kvaliteedikontroll hõlmama enamat kui välimust ja mõõtmete kontrolli.

Ronghengi kontrolliprotsess võib hõlmata järgmist:

Materjali kontrollimine

Terase marki, materjali dokumentatsiooni ning nõutavaid keemilisi ja mehaanilisi omadusi kontrollitakse ostuspetsifikatsioonide alusel.

Mõõtmete ülevaatus

Kontrollitakse välisläbimõõtu, seina paksust, pikkust ja sirgust veendumaks, et valmis toru vastab kokkulepitud nõuetele.

Pinna ülevaatus

Toru pinda kontrollitakse nähtavate defektide, liigse oksüdatsiooni ja muude tingimuste suhtes, mis võivad mõjutada edasist kasutamist või töötlemist.

Mittepurustav testimine

Kui tellimus või inseneriprojekt seda nõuab, võib korraldada mittepurustava testimise, et tuvastada sisemised katkestused, mida ei saa visuaalse kontrolliga kinnitada.

Partii lõplik kontroll

Valmis torusid kontrollitakse enne pakkimist spetsifikatsiooni ja tootmispartii järgi. Kogus, mõõtmed, märgised ja nõutavad kontrollidokumendid kinnitatakse enne saatmist.

Projektitellimuste partiide järjepidevus

Inseneriprojektide puhul ei piisa õige spetsifikatsiooni saamisest esimeses saadetises. Kui projekt nõuab mitut partiid, võivad tarnetevahelised erinevused tekitada probleeme paigaldamisel ja kohapeal vastuvõtmisel.

Rongheng organizes production and inspection according to the confirmed order requirements. Korduva hankimise korral saab järgmiste partiide puhul kasutada lähtematerjali originaalklassi, mõõtmeid, töötlemisnõudeid ja kontrollitingimusi.

See lähenemine on eriti kasulik projektide puhul, mis nõuavad sama toru spetsifikatsiooniga mitut tarnet.

Töötlemine ja kohandatud tarnimine

Erinevad paigalduskohad nõuavad erinevat toru pikkust ja otsatingimusi. Rongheng saab korraldada täiendava töötlemise kinnitatud jooniste või spetsifikatsioonide alusel.

Saadaval töötlemine sisaldab:

● Fikseeritud pikkusega lõikamine

● Toruotste faasimine

● Siseseinte poleerimine

● Muud kokkulepitud töötlemisnõuded

Masstehniliste tellimuste puhul peaksid ostjad enne pakkumise esitamist esitama nõutava toru klassi, suuruse, seina paksuse, pikkuse, töötemperatuuri, töörõhu, teeninduskeskkonna ja kontrollinõuded.

See võimaldab toru spetsifikatsiooni vastavust tegelikule rakendusele, mitte ainult läbimõõdu ja seina paksuse järgi.

Mida ostjad peaksid enne tellimist kinnitama

Kõrge temperatuuriga teenuse puhul tuleks enne ostmist kinnitada järgmine teave:

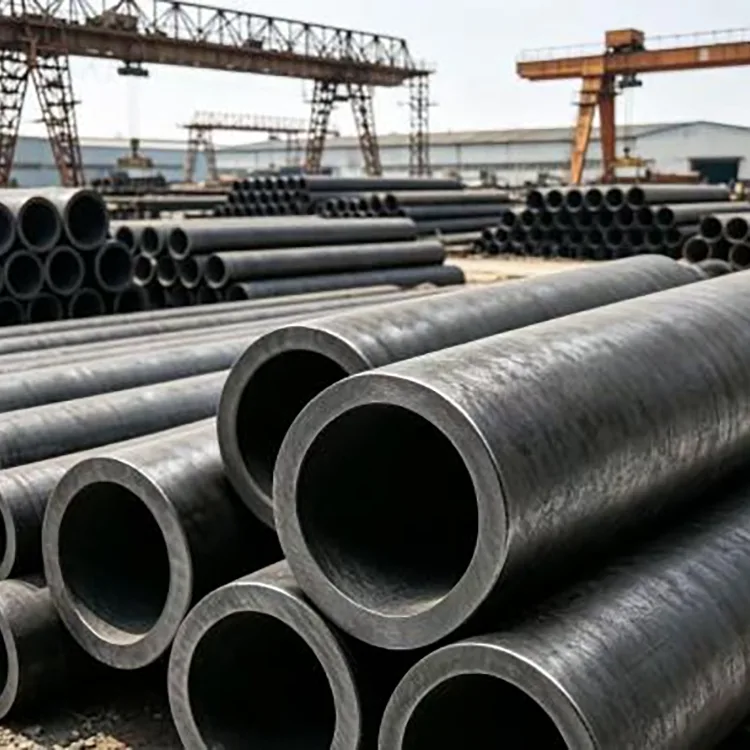

Tarne ja tarnimine

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. tegutseb Tianjin Gefu Steeli rahvusvahelise müügiplatvormina ja töötab terasetootmisressurssidega Daqiuzhuangis, Tianjinis, mis on peamine terase tootmis- ja turustuspiirkond.

Tarnevalik hõlmab õmblusteta terastorusid, keevitatud terastorusid, tsingitud torusid, terasprofiile ja fotogalvaanilisi paigaldustooteid. See võimaldab ettevõttel tegeleda nii standardsete terastorude ostu- kui ka projektitellimustega, mis hõlmavad kindlaksmääratud materjale, mõõtmeid, töötlemis- ja kontrollinõudeid.

Hulgitellimuste puhul kinnitatakse tootmise ajakava vastavalt toru spetsifikatsioonile, kogusele, töötlemisnõuetele ja tarneplaanile. Eesmärk on hoida tarnitud toru kooskõlas kinnitatud ostuspetsifikatsiooniga alates tootmisest kuni tarnimiseni.

KKK

K1: Mis vahe on tavalisel õmblusteta süsinikterasest torul ja kõrge temperatuuriga õmblusteta süsinikterasest torul?

Peamine erinevus ei seisne lihtsalt selles, kas toru on õmblusteta. Pikaajaline kõrgtemperatuuriline teenus nõuab materjali klassi, tootmisstandardi, mehaaniliste omaduste, töötemperatuuri ja rõhu koos arvestamist. Üldotstarbelist õmblusteta toru ei tohiks automaatselt lugeda sobivaks pidevaks kõrgel temperatuuril kasutamiseks.

Q2: Kas seda toru saab kasutada 400 °C auru jaoks?

Jah, 20G vastavalt GB 3087 või ASTM A106 Gr.B võib kaaluda 350–425 °C pideva kõrge temperatuuri vahemikus kaasasolevas valikuskeemis. Lõpliku valiku tegemisel tuleks arvesse võtta ka projekteeritud rõhku, seina paksust, tööaega ja kehtivaid insenerinõudeid.

Q3: kas toru talub 10 MPa 425 °C juures?

The specified high-temperature rated pressure is 10 MPa at 425°C constant temperature. Tegelik projektiprojekt peaks kontrollima rõhunõuet toru mõõtmete, materjali klassi, projekteerimiskoodi ja töötingimuste suhtes.

Q4: Kas saate tarnida fikseeritud pikkusega kõrge temperatuuriga õmblusteta torusid?

Jah. Fikseeritud pikkusega lõikamine on saadaval vastavalt kinnitatud tellimusele. Vajadusel saab korraldada ka toruotste faasimist ja siseseinte poleerimist.

K5: Kas saate esitada mittepurustavaid katse- ja kontrollidokumente?

Jah. Non-destructive testing and inspection documentation can be arranged according to the order and project requirements. Buyers should specify the required inspection level before production.

K6: Millist teavet peaksin pakkumise jaoks esitama?

Kõige kasulikum teave on materjali klass, kohaldatav standard, välisläbimõõt, seina paksus, toru pikkus, töötemperatuur, töörõhk, teeninduskeskkond, kogus ja kontrollinõuded. Kui on vaja täiendavat töötlemist, saab esitada ka jooniseid või projekti spetsifikatsioone.

K7: Kas see toru sobib temperatuurile üle 450 °C?

Ei. Pikaajaline töötemperatuur üle 450°C jääb süsinikterasest torude jaoks selle valikuskeemi soovitatud vahemikku välja. Kuumakindlat legeerterast, nagu 15CrMoG või 12Cr1MoVG, tuleks hinnata kõrgemal temperatuuril.

Q8: Kuidas tuleks paigaldada kõrge temperatuuriga torustik?

Torusüsteem vajab piisavat soojuspaisumise varu. Valida tuleks kõrge temperatuuriga äärikud ja sobivad tihendusmaterjalid ning külmatorusid ei tohi paigaldamise ajal sundida joonduma. Õige paigaldus aitab kontrollida termilist pinget, deformatsiooni ja lekkeid töö ajal.

K9: Kui kaua saab toru pidevas kasutuses kasutada?

Tarnitud toote spetsifikatsioonis on väidetav kasutusiga 8+ aastat pideval ja ilma tõrgeteta töötamisel. Tegelik kasutusiga sõltub töötemperatuurist, rõhust, keskkonnast, korrosioonitingimustest, termilisest tsüklist, paigaldamisest ja hooldusest, seega tuleks enne eeldatava kasutusea määramist hinnata projekti tingimusi.

Miks valida projekti tarnimiseks Rongheng?

For this type of pipe, purchasing decisions are usually based on more than price per ton. Materjali klass, temperatuuriklass, seina paksus, kontrollinõuded, töötlemine ja partii konsistents mõjutavad kõik seda, kas toru saab vastu võtta ja õigesti paigaldada.

Rongheng ühendab Tianjini terase tootmise ressursid rahvusvahelise projekti tarnimise kogemusega, toetades nii standardseid spetsifikatsioone kui ka fikseeritud pikkusega lõikamist, faasimist, poleerimist ja muid kinnitatud töötlemisnõudeid.

Kõrge temperatuuriga torujuhtme projekti jaoks saavad ostjad esmalt esitada töötemperatuuri, rõhu, keskmise ja nõutava standardi. Seejärel saab Rongheng olemasoleva toru spetsifikatsiooni vastavusse viia ostunõuetega ja kinnitada enne tootmist sobivad materjalid, kontrolli- ja tarnetingimused.
