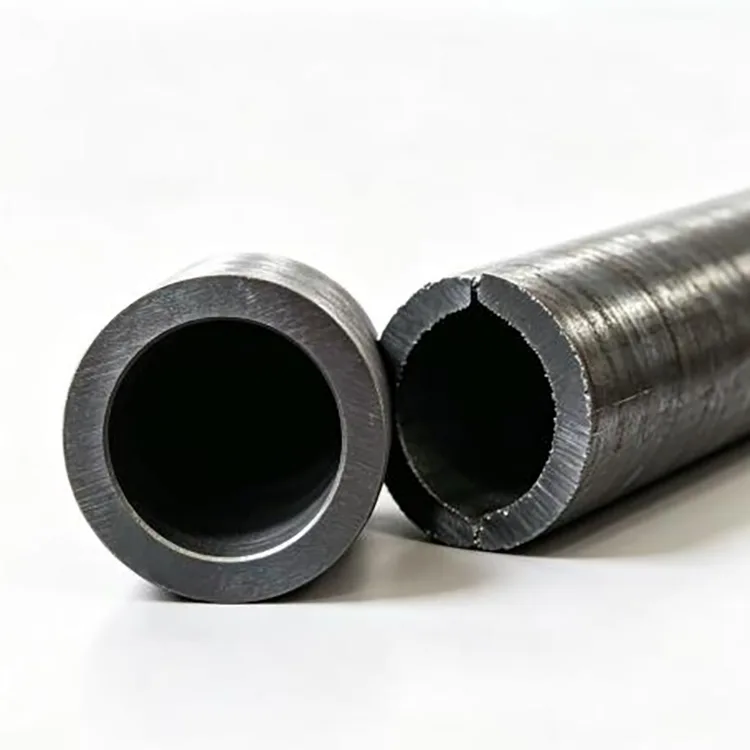

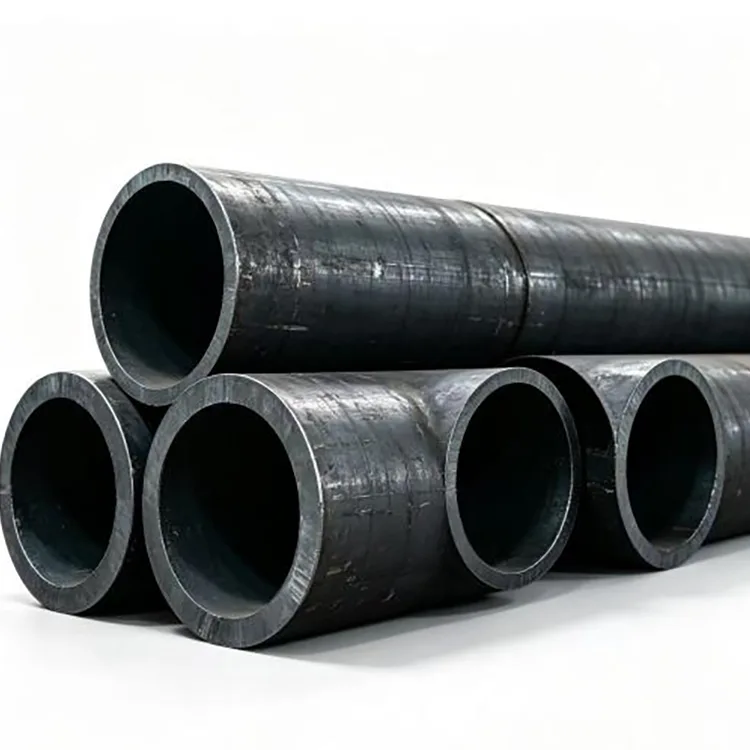

Õmblusteta süsinikterasest konstruktsioonitoru

Õmblusteta süsinikterasest konstruktsioonitoru toodetakse terastooriku läbitorkamisel ja valtsimisel õmblusteta sektsiooniks ilma pikisuunalise keevisõmbluseta. Kuumvaltsitud torusid kasutatakse tavaliselt suurema läbimõõduga ja raskemate seinte jaoks, külmtõmmatud torusid aga siis, kui töötlemiseks on vaja väiksemaid mõõtmete tolerantse ja siledamat pinda.

See toode on ette nähtud konstruktsioonilisteks ja mehaanilisteks rakendusteks vastavalt kehtivatele spetsifikatsioonidele. Vett, õli, gaasi, auru või muid rõhu all olevaid vedelikke vedavate torustike puhul tuleks konstruktsioonitoru kasutamise asemel määrata vedeliku teenindustoru, näiteks GB/T 8163, lihtsalt seetõttu, et mõõtmed on sarnased.

Tehnilised andmed

Vastavalt projekti nõudele saab arutada ka ASTM, EN ja JIS spetsifikatsioone.

Materjali valikud

20# on levinud valik üldiste konstruktsiooniliste ja mehaaniliste rakenduste jaoks, kus on vaja head töödeldavust ja keevitatavust.

45# on suurema tugevuse ja kõvadusega ning seda kasutatakse peamiselt võllide, varrukate, pukside ja muude töödeldud mehaaniliste osade jaoks.

Q355B (16Mn) sobib rakendustele, mis nõuavad suuremat konstruktsioonitugevust, nagu rasked masinad, insenerikonstruktsioonid ja tugikomponendid.

27SiMn ja 40Cr on valitud mehaaniliste osade jaoks, mis nõuavad edasisel töötlemisel suuremat tugevust ja spetsiifilist jõudlust.

Materjal tuleks valida vastavalt koormusele, töötlemisprotsessile, töökeskkonnale ja lõppkomponendi nõuetele, mitte lihtsalt valida kõige tugevama klassi.

Kuumvaltsitud vs külmtõmmatud

Kuumvaltsitud õmblusteta toru on üldiselt praktiline valik suure läbimõõduga, raskete seinte ja üldiste konstruktsioonitööde jaoks. See sobib siis, kui standardsed mõõtmete tolerantsid on vastuvõetavad ja materjali maksumus on oluline.

Külmtõmmatud õmblusteta toru läbib täiendava külmtõmbeprotsessi, et parandada mõõtmete täpsust ja pinna seisundit. See sobib rohkem väikese läbimõõduga torude, täppiskomponentide, treimise, puurimise ja muude töötlustoimingute jaoks.

Konstruktsioonikarkassi puhul ei ole täppis-külmtõmmatud materjali eest tavaliselt kasu, kui standardne kuumvaltsitud toru vastab juba projekteerimisnõuetele.

Kus seda kasutatakse

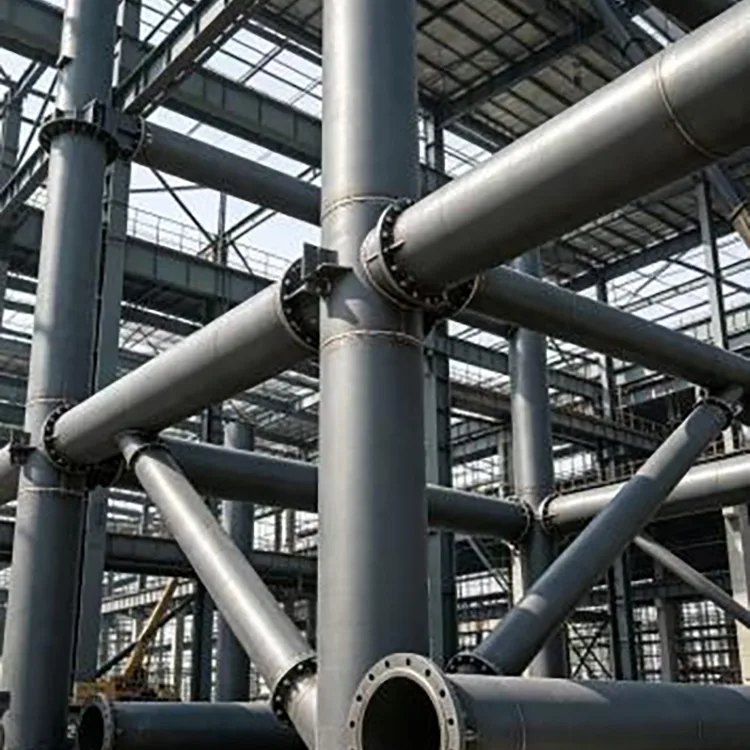

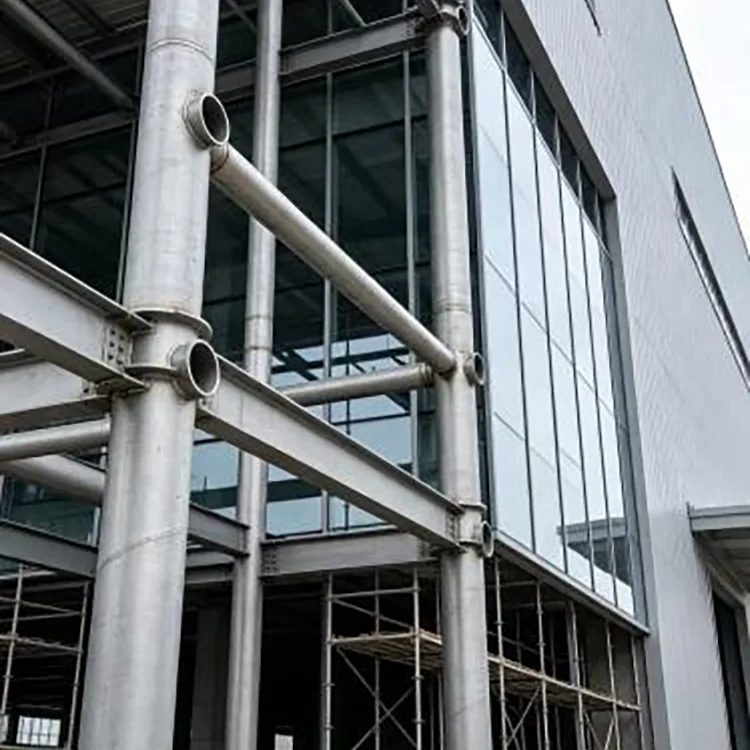

Teraskonstruktsioonid

Tööstushooned, tugisambad, fermid, sillatoed, vundamendikonstruktsioonid, seadmeplatvormid ja muud kandvad teraskonstruktsioonid.

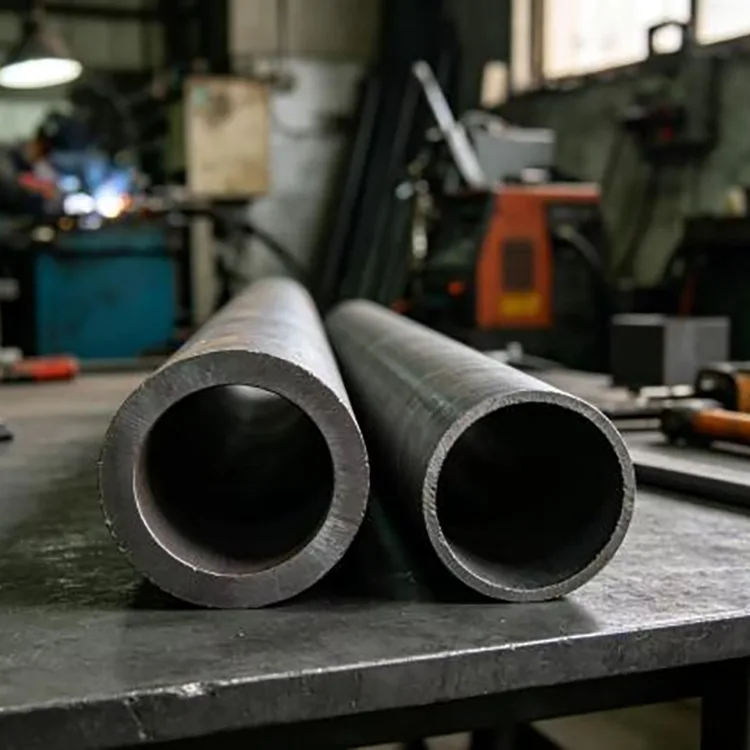

Masinate tootmine

Masinaraamid, hüdrosilindrite toorikud, võlli muhvid, puksid, kaevandusseadmete komponendid ja masinaehituse osad.

Rasketehnika

Tõsteseadmed, põllumajandusmasinad, raskeveokite konstruktsioonid ja valmistatud tugikomponendid.

Tööstus- ja munitsipaalprojektid

Seadmete toed, fotogalvaanilised konstruktsioonid, munitsipaalterasetööd, transpordiseadmete komponendid, hülsid ja muud valmistatud konstruktsioonid.

Valikujuhend

Tavaliste konstruktsioonitööde jaoks piisab sageli 20# kuumvaltsitud õmblusteta süsinikterasest konstruktsioonitorust, kui projekteerimiskoormus ja kohaldatav standard on täidetud.

Töödeldud komponentide jaoks, nagu varrukad ja täppisosad, võib 20 # või 45 # külmtõmmatud toru pakkuda paremat mõõtmete kontrolli ja pinna kvaliteeti.

Kui on vaja suuremat konstruktsioonitugevust, võib kaaluda Q355B. Suurema tugevusega mehaaniliste komponentide jaoks võib olenevalt osa konstruktsioonist ja kuumtöötlusnõuetest sobivam olla 27SiMn või 40Cr.

Välistingimustes kasutamiseks võib alustoru varustada värvimise või kuumtsinkimisega, et tagada täiendav korrosioonikaitse.

Oluline rakenduste eristus

GB/T 8162 on konstruktsioonitoru standard. Seda ei tohiks valida lihtsalt rõhu või vedelikuga töötamiseks ettenähtud toru odavamaks asendajaks.

Vee-, nafta-, gaasi- ja muude vedelike transportimiseks tuleks kohaldatav vedeliku teenindusstandard kinnitada projekteerimisnõuetest. GB/T 8163-2018 on Hiina standard vedelike teenindamiseks mõeldud õmblusteta terastorudele.

Sama põhimõte kehtib ka katla, kõrge temperatuuri ja muude eriteenuste rakenduste puhul: torude standard peaks järgima seadmete ja projekti spetsifikatsiooni.

Töötlemine ja kohaletoimetamine

Saame tarnida kindla pikkusega torusid või lõigata need enne saatmist vajalike mõõtudega. Saadaval on otste viimistlus, faasimine, faasimine, keermestamine, puurimine, värvimine, rooste eemaldamine ja kuumtsinkimine.

Eksporditellimuste puhul saab torud komplekteerida terasrihmadega ning kaitsta otstest löökide ja saastumise eest. Pakkimist saab kohandada konteinerite laadimise, meretranspordi ja sihtkoha nõuetele.

Kvaliteedikontroll

Kontrollimine võib hõlmata keemilist koostist, mehaanilisi omadusi, mõõtmete kontrolli, pinnakontrolli ja muid valitud standardi või ostuspetsifikatsiooniga nõutavaid katseid.

Projektitellimuste jaoks saab vajadusel korraldada ülevaatusdokumente ja kolmanda osapoole (nt SGS, BV või TÜV) kontrolli.

Hanketeave

Hinnapakkumise jaoks esitage nõutav standard, materjali klass, välisläbimõõt, seina paksus, pikkus, kogus ja töötlemisnõuded.

Kohandatud tellimuste puhul on joonised või mõõtmete tolerantsid kasulikud, kui toru töödeldakse valmiskomponendiks. Arutada saab ka segasuuruses tellimusi, proovikoguseid ja suuremaid inseneritellimusi.

KKK

K1: Milleks kasutatakse GB/T 8162 õmblusteta süsinikterasest konstruktsioonitoru?

GB/T 8162 hõlmab õmblusteta terastorusid konstruktsioonilistel eesmärkidel. Tüüpilised rakendused hõlmavad teraskonstruktsioone, seadmete raame, masinakomponente ja muid üldisi insenertehnilisi kasutusi, mille puhul projekteerimine ei nõua spetsiaalset vedelikuteenuse või katla toru spetsifikatsiooni.

Q2: kas ma peaksin valima kuumvaltsitud või külmtõmmatud õmblusteta toru?

Valige kuumvaltsitud suurema läbimõõdu, raskemate seinte ja üldiste konstruktsiooniliste rakenduste jaoks, kus standardsed tolerantsid on vastuvõetavad. Valige külmtõmmatud, kui on vaja kitsamaid mõõtmeid, siledamaid pindu või paremat töötlemist.

Q3: Kuidas valida 20#, 45# ja Q355B vahel?

20# kasutatakse tavaliselt üldiste konstruktsiooni- ja mehaaniliste tööde jaoks. 45# sobib paremini suurema tugevusega töödeldud osadele, nagu võllid ja varrukad. Q355B kasutatakse üldiselt juhul, kui on vaja suuremat konstruktsioonitugevust. Lõplik valik peaks järgima komponendi konstruktsiooni ja kohaldatavat materjali spetsifikatsiooni.

Q4: Kas konstruktsioonilist õmblusteta toru saab kasutada vee- või gaasijuhtmete jaoks?

Mitte lihtsalt sellepärast, et suurus oleks sobiv. Rakendus peab vastama kehtivale vedeliku kasutusstandardile ja konstruktsiooninõuetele. Vedelteenuste rakenduste puhul tuleks kaaluda GB/T 8163, kui see on täpsustatud.

Q5: kas saate enne saatmist pakkuda lõikamist ja galvaniseerimist?

Jah. Fikseeritud pikkusega lõikamist, faasimist, faasimist, keermestamist, puurimist, värvimist ja kuumtsinkimist saab korraldada vastavalt tellimuse nõuetele.
