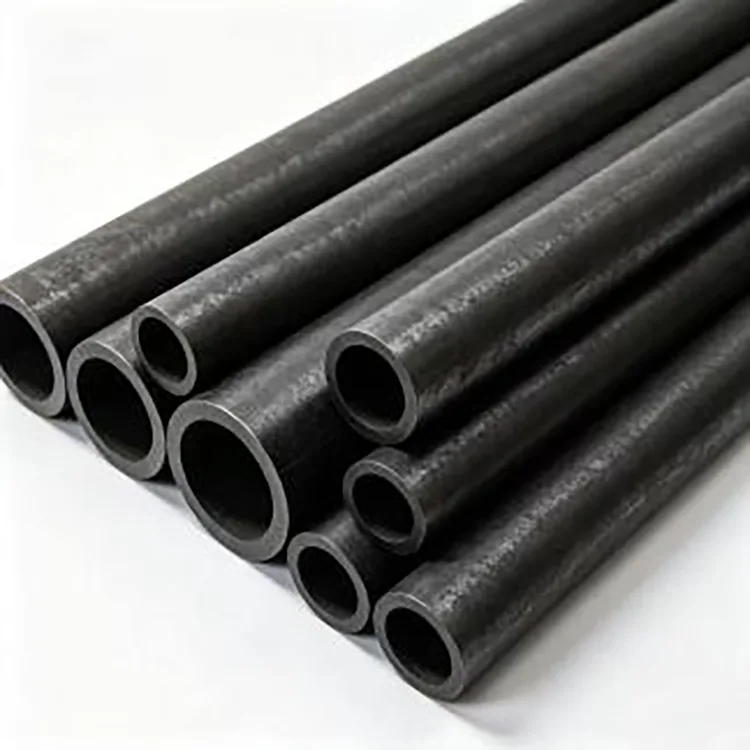

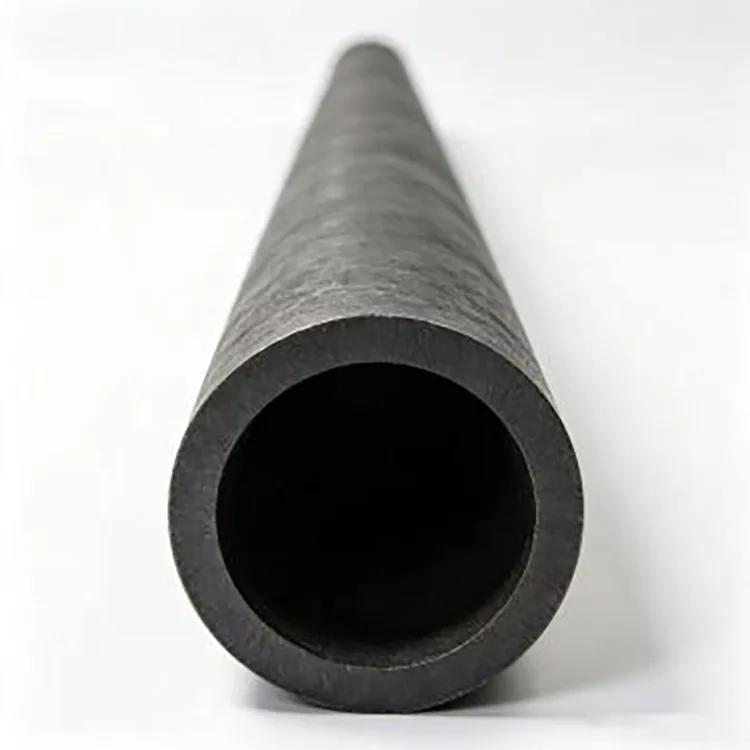

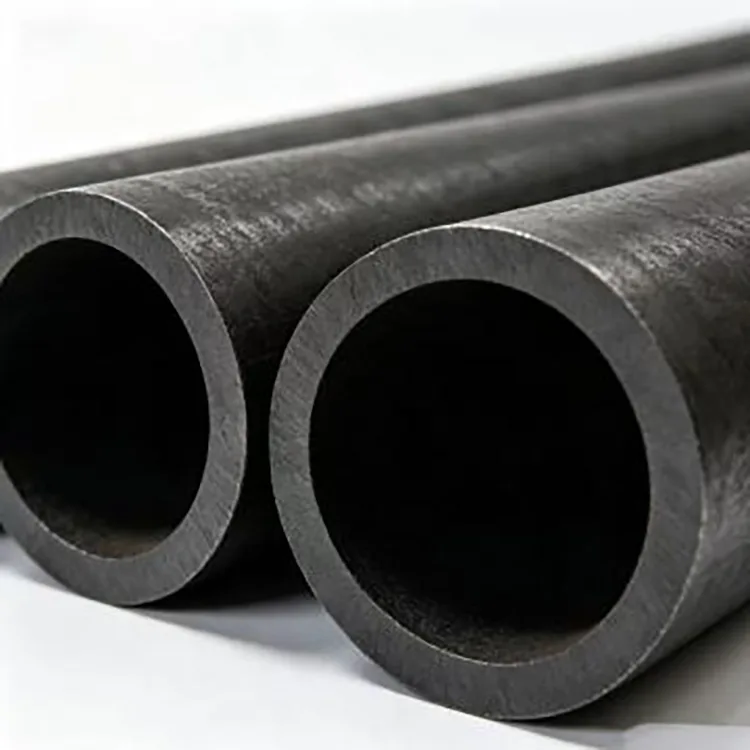

Õmblusteta katla toru

Õmblusteta katla torusid kasutatakse komponentides, mis kannavad vett, auru või muud kuuma kandjat, olles kokku puutunud kuumuse ja rõhuga. Materjali klass, seina paksus, mõõtmete tolerants ja kontrollinõuded peavad seetõttu vastama katla tegelikule konstruktsioonile. Sel põhjusel tuleks katla toru valida vastavalt kindlaksmääratud katla standardile, mitte lihtsalt asendada tavalise õmblusteta terastoruga.

Standardid ja klassid

Tarnime katla torusid vastavalt nõutavale standardile ja rakendusele.

GB/T 3087-2022 on praegune Hiina standard madal- ja keskmise rõhuga katelde õmblusteta terastorude jaoks, samas kui GB/T 5310-2023 on kõrgsurvekatelde õmblusteta terastorude praegune standard.

GB/T 8162-2018 hõlmab konstruktsioonilistel eesmärkidel kasutatavaid õmblusteta torusid ja GB/T 8163-2018 õmblusteta terastorusid vedelate seadmete jaoks. Need erinevad tootestandardid spetsiaalsetest katla torude standarditest ja neid ei tohiks käsitleda otseste asendajatena, kui katla konstruktsioon määrab kindlaks GB/T 3087 või GB/T 5310.

Peamised spetsifikatsioonid

Mittestandardsete seinapaksuste, eripikkuste ja raskeseinaliste torude üle saab arutada vastavalt katla varustusele ja projekti joonistele.

Materjali valik

20G kasutatakse laialdaselt tavapärastes katlarakendustes, kus projekteeritud temperatuur ja rõhk langevad klassi ja standardi kohaldatavate nõuetega.

15CrMoG on Cr-Mo sulamist katla toru, mida kasutatakse kõrgemal temperatuuril ja kõrgemal rõhul, sealhulgas soojusenergia ja soojusvahetusseadmete jaoks.

12Cr1MoVG on veel üks sulamist katla toruklass, mida kasutatakse kõrgtemperatuurilistes ja kõrgsurverakendustes, kus on oluline roome ja kõrge temperatuuri jõudlus.

Õige kvaliteediklassi tuleks määrata töötemperatuuri, rõhu, katla komponendi, konstruktsioonikoodi ja nõutava kasutusea põhjal, mitte valida vaikimisi kõrgeima hinnaga materjali.

Tootmine ja ülevaatus

Õmblusteta katla torud toodetakse õmblusteta kuumvaltsimise või külmtõmbamise teel. Valmistamisviis valitakse vastavalt nõutavale läbimõõdule, seina paksusele, mõõtmete täpsusele ja materjali kvaliteedile.

Katlarakenduste puhul võib kontroll hõlmata keemilist koostist, tõmbeomadusi, vajaduse korral löögikatset, hüdrostaatilist testimist ja mittepurustavat katset vastavalt kohaldatavale standardile ja ostunõuetele. Pinnakontrolli kasutatakse ka selliste defektide tuvastamiseks nagu praod, kaaned, õmblused ja muud puudused, mis võivad teenust mõjutada.

Katla torude rakendused

Tööstus- ja küttekatlad

Kasutatakse vesiseinatorude, ökonomaisertorude, ülekuumendiga seotud komponentide, konvektsioontorupankade ja muude survet kandvate katla osade jaoks.

Soojuselektrijaamad

Kasutatakse ülekuumendites, järelsoojendites, ökonoomisaatorites ja kõrge temperatuuriga aurutorustikus, kusjuures sulamiklassid on valitud vastavalt nõutavatele töötingimustele.

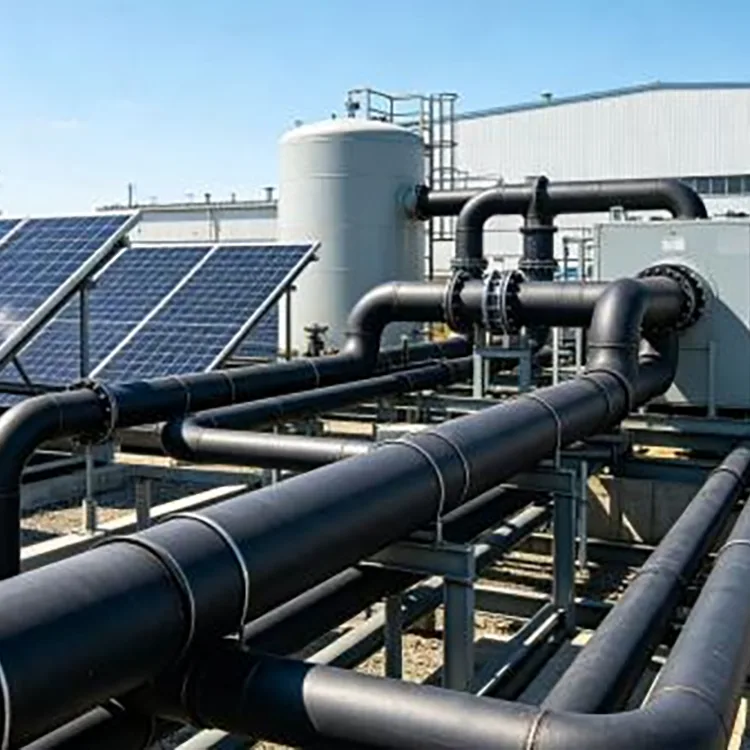

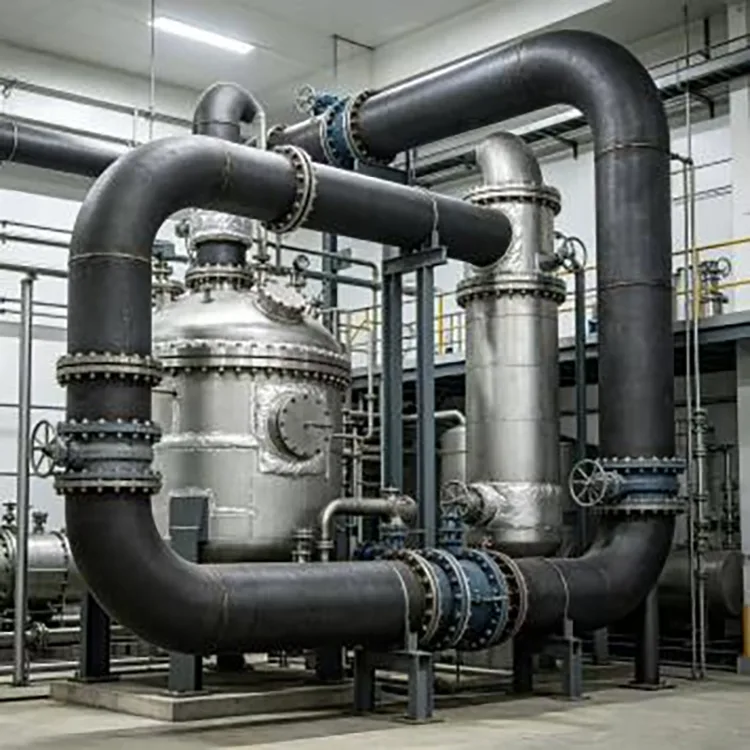

Keemia- ja soojusvahetusseadmed

Kasutatakse kõrgtemperatuurilistes soojusvahetites, protsessikütteseadmetes ja nendega seotud survet kandvates torustikes, kus kindlaksmääratud standard nõuab katelde või kuumakindlate torude klassi.

Erivarustus

Kasutatakse ka vedurikateldes, kütteseadmetes, surveseadmetes ja muudes soojussüsteemides, mis nõuavad spetsiaalseid katlatoru spetsifikatsioone.

Töötlemine ja pakendamine

Saadaval töötlemine hõlmab fikseeritud pikkusega lõikamist, juhusliku pikkusega lõikamist, otste viimist, faasimist, rooste eemaldamist, õlitamist ja kaitsekatmist vastavalt projekti nõuetele.

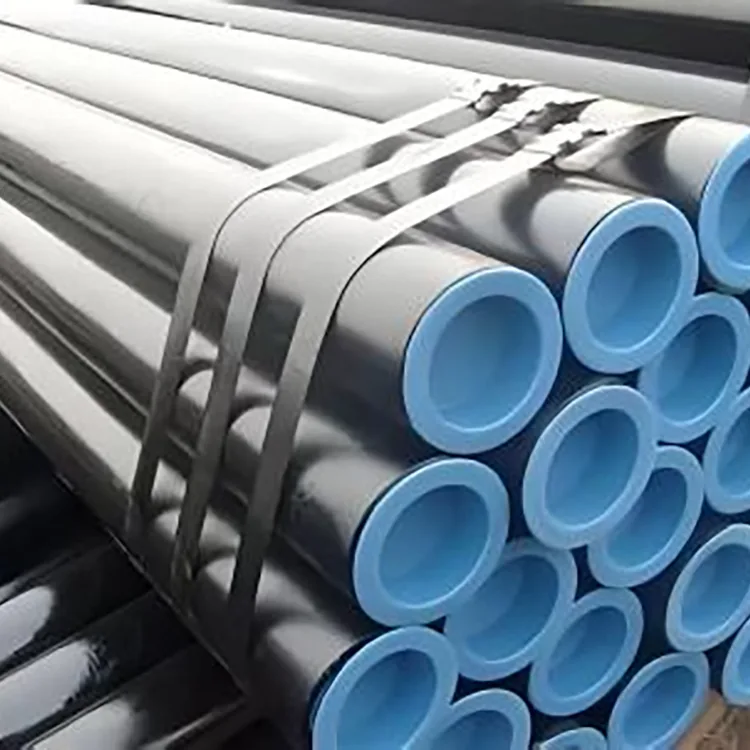

Eksporditellimuste puhul saab torusid kokku panna ja kaitsta meretranspordi ajal niiskuse ja rooste eest. Pakendi üksikasju saab kohandada vastavalt konteineri laadimisele, ladustamisajale ja sihtkoha tingimustele.

Miks valida meid

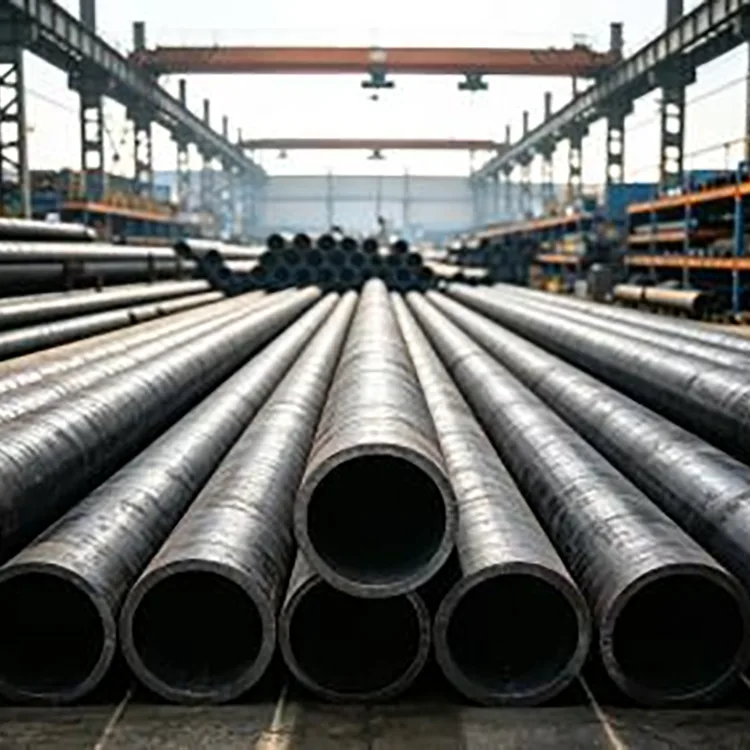

Daqiuzhuangi terase tootmispiirkonnas asuv meie tarneahel hõlmab õmblusteta terastorusid, süsinikterasest tooteid ja nendega seotud terase töötlemist. Saame korraldada nii standardmõõdud saadaolevast laost kui ka projektipõhise tootmise erimõõtude, materjalide ja koguste jaoks.

Puistekatelde projektide puhul saame kooskõlastada materjali valimist, lõikamist, kontrolli, pakkimist ja saatmist vastavalt ostu spetsifikatsioonile. Kui projekt seda nõuab, võib korraldada ka kolmanda osapoole kontrolli, nagu SGS, BV või TÜV.

KKK

K1: Mis on peamine erinevus õmblusteta katla toru ja tavalise õmbluseta terastoru vahel?

Peamine erinevus on kohaldatav tootestandard, materjalinõuded, tootmisnõuded ja kontrollinõuded. Katla toru on ette nähtud katla ja soojusseadmete teenindamiseks, samas kui GB/T 8162 konstruktsioonitoru ja GB/T 8163 vedeliku teenindustoru on mõeldud erinevateks rakendusteks. Valik peaks järgima seadme konstruktsiooni ja kohaldatavat standardit.

Q2: Kuidas valida 20G, 15CrMoG ja 12Cr1MoVG vahel?

Valik sõltub peamiselt temperatuurist, rõhust, katla komponendist ja nõutavast materjalistandardist. 20G kasutatakse tavaliselt tavapärase katla teenindamiseks, samas kui 15CrMoG ja 12Cr1MoVG kasutatakse kõrgema temperatuuri ja kõrgema rõhuga rakendustes. Lõplik hinne tuleks kinnitada seadme konstruktsiooni ja standardiga.

K3: Mis vahe on GB/T 3087 ja GB/T 5310 vahel?

GB/T 3087 on mõeldud õmblusteta torudele, mida kasutatakse madala ja keskmise rõhuga kateldes. GB/T 5310 on mõeldud kõrgsurvekateldes kasutatavatele õmblusteta torudele ja katab rangemad nõuded kohaldatavatele materjalidele ja kasutustingimustele.

Q4: Kas katla torusid saab kohandada?

Jah. Pakume fikseeritud pikkusega lõikamist, kohandatud pikkusi, otsa ettevalmistamist, faasimist, pinnatöötlust ja projektipõhist pakkimist vastavalt ostuspetsifikatsioonile ja joonistele.
