RonghengtarvikudKülmvormitud U-kanalterasprofiilid tööstusseadmete tugede, konstruktsiooniraamide, torutugede, sisseehitatud komponentide ja muude terase valmistamise rakenduste jaoks. Need U-kujulised sektsioonid on valmistatud järk-järgult toatemperatuuril terasriba vormimisel ning pakuvad praktilist kombinatsiooni kontrollitud geomeetriast, tõhusast materjalikasutusest ja kohandatavatest mõõtmetest projektide jaoks, mis nõuavad usaldusväärseid paigaldusvalmis teraskomponente.

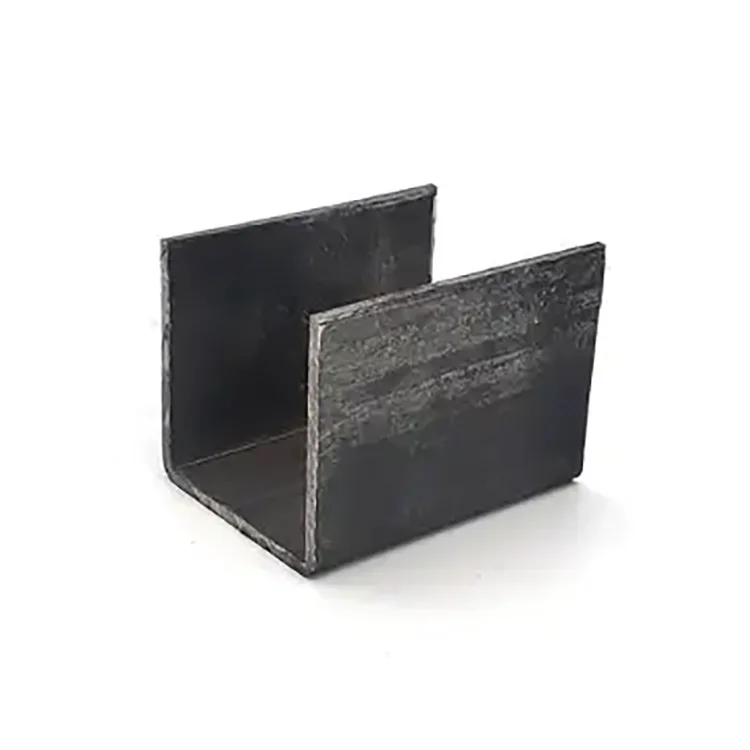

Külmvormitud U-kanal on terasprofiil, mis on valmistatud terasriba painutamisel toatemperatuuril U-kujuliseks ristlõikeks. Selle avatud geomeetria muudab selle sobivaks seadmete aluste, juhtkonstruktsioonide, tugiraamide, korpuste ja erinevate valmistatud sõlmede jaoks. Võrreldes raskemate tavapäraste sektsioonidega võivad külmvormitud profiilid tagada kasuliku tugevuse ja kaalu tasakaalu, kui need on kavandatud koormuste jaoks õigesti projekteeritud. Rongheng pakub terasest Q235B ja Q355B, profiili suurusi U80–U300, paksusega 0,8–3,0 mm ja standardpikkustega 6, 9 või 12 meetrit, olenevalt toote spetsifikatsioonidest. See juhend selgitab tootmismeetodeid, praktilisi eeliseid, rakendusi, tehnilisi spetsifikatsioone, ostukaalutlusi ja hooldusnõudeid, et aidata ostjatel valida oma projektide jaoks õige teraskanal.
1. Mis on külmvormitud U-kanal?
2. Kuidas külmvormitud U-kanalit toodetakse?
3. Millised on peamised eelised?
4. Kus kasutatakse külmvormitud U-kanalit?
5. Millised tehnilised andmed on kõige olulisemad?
6. Külmvormitud U-kanal vs. kuumvaltsitud kanaliteras
7. Kuidas valida õiget U-kanalit
8. Kvaliteedikontroll ja hooldus
Külmvormitud U-kanal on avatud terassektsioon, millel on keskne võrk ja kaks samas suunas ulatuvat äärikut. See konfiguratsioon loob U-kujulise profiili, mida saab integreerida tugistruktuuridesse, paigaldussõlmedesse, seadmeraamidesse ja muudesse valmistatud komponentidesse.
Erinevalt kuumvaltsitud kanaliterasest, mis saab oma kuju kõrgtemperatuurse valtsimise teel, saadakse külmvormitud U-kanal terasriba järkjärgulise painutamise teel toatemperatuuril. See tootmismeetod võimaldab profiili mõõtmeid ja ääriku geomeetriat kohandada vastavalt konkreetsetele rakendustele.
Külmvormitud kanalid on eriti kasulikud, kui projekt nõuab suhteliselt kergeid teraskomponente, korratavaid mõõtmeid ja lihtsat valmistamist. Nende jõudlus sõltub terase klassist, paksusest, sektsiooni geomeetriast, ühenduse konstruktsioonist ja rakendatavatest koormustest. Seetõttu nõuab sobiva profiili valimine enamat kui selle välismõõtmete võrdlemine.
Rongheng pakub külmvormitud terasprofiile tööstuslikeks ja konstruktsioonilisteks rakendusteks koos standardsete ja kohandatud valikutega, mis on saadaval vastavalt projekti nõuetele. Ostjad saavad vaadata külmvormitud U-kanali tooteteavet, et hinnata saadaolevaid spetsifikatsioone ja töötlemisteenuseid.
Tootmisprotsess on kavandatud lamedate terasribade muutmiseks ühtlaseks avatud profiilprofiiliks. Sõltuvalt tootmisliinist ja tellimuse nõuetest hõlmavad peamised etapid tavaliselt materjali ettevalmistamist, vormimist, mõõtmete kontrollimist ja viimistlustoiminguid.
Tootmine algab terasribaga, mis valitakse vastavalt nõutavale klassile, paksusele, mehaanilistele omadustele ja kasutusalale. Rongheng loetleb Q235B ja Q355B selle tootevaliku jaoks saadaolevate materjalide hulgas.
Sobiv hinne tuleks kinnitada kohaldatava projekteerimisstandardi ja projekti spetsifikatsioonide alusel, mitte valida ainult nimitugevuse alusel.
Terasriba läbib vormimisrullide jada, mis järk-järgult loovad keskse kihi ja äärikud. Progressiivne vormimine jaotab deformatsiooni mitmes etapis, aidates luua vajaliku ristlõike geomeetria.
Rullide joondamine, materjali konsistents ja tööriistade seisund võivad mõjutada sirgust, ääriku nurki ja mõõtmete ühtlust.
Kui vajalik profiil on moodustatud, saab selle soovitud pikkusteks lõigata. Olenevalt tellimusest võib lisatöötlus hõlmata eelnevalt augustatud auke, pilusid ja muid kohandatud mõõtmeid, mis on kavandatud paigaldamise lihtsustamiseks.
Valmis sektsioone tuleks kontrollida kokkulepitud spetsifikatsioonidega. Asjakohased kontrollpunktid võivad hõlmata võrgu mõõtmeid, ääriku mõõtmeid, paksust, pikkust, sirgust ja nähtava pinna seisundit.
Kinnitage enne tootmist tarnijaga kehtiv ülevaatusplaan ja dokumentatsioon, eriti projektide puhul, kus on ranged mõõtmete tolerantsid või konstruktsiooni vastavusnõuded.
Külmvormimine võimaldab tootjatel toota terasribadest profiile, kasutamata sama kuumvormimisviisi nagu tavaliste kuumvaltsitud kanalite puhul. Rakendustes, kus disain võimaldab suhteliselt õhukesi sektsioone, võib see lähenemisviis vähendada komponentide kaalu ja materjalikulu.
Õhem teras ei ole aga automaatselt ökonoomsem. Lõplik projekt peab arvestama kandevõimet, lokaalset paindumist, läbipainet, ühenduse tugevust ja nõutavat kasutusiga.
Progressiivne rullvormimine toetab tootmistsüklite jooksul korratavaid ristlõike mõõtmeid. Järjepidevus on oluline, kui mitu kanalit peavad olema joondatud sulgude, kinnitusdetailide, kinnitusplaatide või muude teraskomponentidega.
Tootmistöövõtjate jaoks võib mõõtmete ühtsus vähendada paigaldusraskusi ja tarbetuid kohandusi kokkupaneku ajal.
Avatud U-kujuline profiil tagab ligipääsetavad pinnad positsioneerimiseks ja ühendamiseks. Sõltuvalt konstruktsioonist saab seda lõigata, puurida, mulgustada või ühendada keevitatud sõlmedesse.
Eelnevalt lõigatud pikkused ja täpselt paigutatud augud võivad samuti vähendada sekundaarset töötlemist paigalduskohas, eeldusel, et valmistamise üksikasjad on enne valmistamist kinnitatud.
Tööstusprojektidel on harva identsed mõõtmete nõuded. Kohandatud pikkused, aukude asukohad, pilud ja mittestandardsed mõõtmed võivad aidata kanali sobitada konkreetse tugiraami või seadmekoostuga.
Ostjad peaksid esitama tehnilised joonised või selged mõõtmete spetsifikatsioonid tagamaks, et tarnitud sektsioon vastab kavandatud paigaldusele.
Külmvormitud teras võib pakkuda tõhusat tugevuse ja kaalu tasakaalu, kui selle geomeetria ja paksus on kavandatud koormustele sobivad. Lõplik konstruktsiooni jõudlus sõltub enamast kui terase kvaliteedist: ääriku sügavus, ääriku laius, paksus, toestuseta pikkus, toestus ja ühendusdetailid on kõik olulised.
Kandvate rakenduste puhul peaksid insenerid seda jaotist kontrollima, kasutades kohaldatavat projekteerimisstandardit, mitte tuginema üldistele tootekirjeldustele.
Avatud profiil muudab külmvormitud U-kanali sobivaks paljude siseruumides kasutatavate tööstuslike ja tootmisrakenduste jaoks.
Välispaigaldiste, niiske keskkonna või söövitavate ainetega kokkupuutuvate kohtade puhul peaksid ostjad hindama galvaniseerimise, värvimise või muu sobiva korrosioonikaitsesüsteemi vajadust. Katmata külmvormitud sektsiooni ei tohiks automaatselt pidada sobivaks pikaajaliseks välistingimustes kasutamiseks.
Õige U-kanali valimine eeldab saadaoleva profiilivahemiku ja tegelike töötingimuste selget mõistmist. Ronghengi loetletud tooteteave sisaldab järgmisi spetsifikatsioone.
| Spetsifikatsioon Üksus | Saadaval valik | Ostu kaalutlus |
|---|---|---|
| Profiili suurus | U80–U300 | Kinnitage täpne riba sügavus, ääriku mõõtmed ja lõikejoonis. |
| Terase klass | Q235B, Q355B | Sobitage hinne projekteeritud koormuste ja kehtivate standarditega. |
| Seina paksus | 0,8–3,0 mm | Kontrollige koormusnõudeid, kohalikku paindumist ja ühenduse toimivust. |
| Standardpikkus | 6 m, 9 m või 12 m | Valige pikkused, mis sobivad transpordi- ja paigaldusplaanidega. |
| Lõiketeenus | Saadaval kohandatud lõikamine | Kinnitage valmis pikkuse ja mõõtmete tolerants. |
| Aukude töötlemine | Saadaval on eelnevalt augustatud augud ja pilud | Esitage ava läbimõõdu, vahekauguse ja asukoha joonised. |
| Mittestandardsed mõõtmed | Kohandatud nõudeid saab arutada | Kinnitage teostatavus, tööriistad, maksumus ja teostusaeg. |
| Pinnakaitse | Kinnitage nõutav viimistlus tarnijaga | Arvestage niiskuse, korrosiooniga kokkupuute ja hooldusvajadustega. |
Tähtis:Need spetsifikatsioonid on viide tootevalikule, mitte projektipõhise tehnilise andmelehe asendaja. Kinnitage ostudokumentides sektsiooni täpsed mõõtmed, tolerantsid, materjalisertifikaadid, pinnaviimistlus ja kehtivad standardid.
Nii külmvormitud kui ka kuumvaltsitud kanaliosadel on terase valmistamisel praktiline roll. Parim valik sõltub konstruktsiooninõuetest, saadaolevatest mõõtmetest, tootmistolerantsidest ja projekti maksumusest.
| Võrdlustegur | Külmvormitud U-kanal | Kuumvaltsitud kanaliteras |
|---|---|---|
| Tootmismeetod | Terasriba moodustub järk-järgult toatemperatuuril | Kuumvaltsimise teel vormitud teras |
| Tüüpiline sektsiooni disain | Sobib sageli suhteliselt õhukese seinaga kergete profiilide jaoks | Tavaliselt saadaval tavalistes struktuursetes kanaliosades |
| Mõõtmete kohandamine | Profiili geomeetriat ja töötlust saab kohandada vastavalt kindlaksmääratud nõuetele | Valik järgib üldiselt saadaolevaid valtsprofiilide vahemikke, vajaduse korral lisatootmisega |
| Kaalutlused | Võib vähendada kaalu, kui disain võimaldab õhemaid sektsioone | Valitakse sageli raskemate konstruktsioonirakenduste jaoks, mis nõuavad sobivaid sektsiooni omadusi |
| Tüüpilised kasutusalad | Seadmete toed, raamid, juhikud ja kergterasest valmistamine | Konstruktsiooniraamid, toed ja rakendused, mis nõuavad sobivaid raskemaid sektsioone |
| Projekteerimisnõuded | Kontrollige kohalikku paindumist, läbipainet, ühendusi ja sektsiooni omadusi | Kontrollige sektsiooni omadusi, laadimist, ühendusi ja kehtivaid konstruktsioonistandardeid |
Kumbki tootmismeetod pole universaalselt parem. Külmvormitud profiilid võivad olla kasulikud kergete rakenduste ja kohandatud valmistamise jaoks, samas kui kuumvaltsitud kanalid võivad olla sobivamad projektidele, mis nõuavad raskemaid sektsioone. Enne lõpliku otsuse tegemist peaksid insenerid võrdlema sektsiooni tegelikke omadusi ja kontrollitud projekteerimisvõimsust.
Usaldusväärne ostuotsus algab rakendusest, mitte ainult toote nimest. Järgmised sammud aitavad projektijuhtidel, inseneridel ja hankemeeskondadel oma nõuded määratleda.
Tuvastage koormused, toetamata ulatus, tugitingimused, ühenduse paigutus ja eeldatav teeninduskeskkond. Konstruktsioonirakenduste puhul esitage need üksikasjad vastutavale insenerile, et sektsiooni saaks õigesti valida ja kontrollida.
Määrake võrgu sügavus, ääriku laius, materjali paksus, ääriku nurk ja kõik täiendavad geomeetrilised nõuded. Ainuüksi sektsiooni suuruse silt ei pruugi kirjeldada kõiki täpseks valmistamiseks vajalikke mõõtmeid.
Q235B ja Q355B on saadaval valikud, mis on loetletud Ronghengi külmvormitud U-kanalite jaoks. Sobiv hinne tuleks valida vastavalt projekti arvutustele, kehtivale materjalistandardile ja projekti dokumentatsioonile.
Enne tellimuse esitamist määrake kindlaks vajalikud pikkused, aukude asukohad, pilud ja muud töötlemise üksikasjad. Terviklikud joonised aitavad vähendada saidi muudatusi ja vältida tarnitud profiilide ja paigalduskomponentide mittevastavust.
Hankemeeskonnad peaksid hindama kogu maksumust, sealhulgas:
See lähenemisviis aitab ostjatel hinnapakkumisi järjepidevalt võrrelda ja leida projekti jaoks sobivaima variandi.
Toote kvaliteet mõjutab paigalduse tõhusust, konstruktsiooni jõudlust ja valmistatud sõlmede pikaajalist töökindlust. Ostjad peaksid enne tootmise alustamist kehtestama selged kontrollinõuded.
Kontrollige võrgu sügavust, ääriku laiust, paksust, üldpikkust, sirgust ja muid kriitilisi mõõtmeid vastavalt kinnitatud joonisele. Koostudes kasutatavate komponentide puhul on mõõtmete ühilduvus eriti oluline.
Kinnitage terase klass ja taotlege asjakohast materjali dokumentatsiooni, kui projekt seda nõuab. Materjali identifitseerimine ja jälgitavus võivad olla olulised reguleeritud või kandvate rakenduste puhul.
Kontrollige profiili nähtavate kahjustuste, deformatsioonide ja tingimuste suhtes, mis võivad segada tootmist või katmist. Kui korrosioonikaitse on määratud, kinnitage katte tüüp ja kohaldatavad kontrollikriteeriumid.
Nõudlike konstruktsioonirakenduste puhul peaks kontrollimine ja vastuvõtmine järgima projekti spetsifikatsiooni ja kehtivaid tehnilisi standardeid. Hooldusnõuded peaksid kajastama tegelikku teeninduskeskkonda ja valitud pinnakaitsesüsteemi.
Külmvormitud U-kanal valmistatakse terasriba järkjärgulise painutamise teel toatemperatuuril, samas kui tavalist kuumvaltsitud kanalite terast vormitakse kuumvaltsimise teel. Külmvormitud sektsioone kasutatakse sageli kergete profiilide ja kohandatud valmistamise jaoks, samas kui kuumvaltsitud kanaleid valitakse tavaliselt raskemate konstruktsioonirakenduste jaoks. Sobiv valik sõltub vajalikest mõõtmetest, sektsiooni omadustest ja projekteeritud koormustest.
Rongheng loetleb oma külmvormitud U-kanaliga tootevalikus saadaolevate materjalidena Q235B ja Q355B. Ostjad peaksid enne tellimist kinnitama nõutava klassi, mehaanilised omadused, materjali dokumentatsiooni ja kehtivad standardid.
Jah. Loetletud valikud hõlmavad kohandatud lõikamist, eelnevalt augustatud auke, pilusid ja mittestandardseid mõõtmeid, mis tuleb kinnitada. Ostjad peaksid esitama üksikasjalikud joonised, mõõtmed, kogused ja töötlemisnõuded, et tarnija saaks hinnata teostatavust ja pakkumise üksikasju.
Seda saab kasutada välistingimustes, kui materjal, konstruktsioon ja korrosioonikaitsesüsteem on keskkonnale sobivad. Katmata teras võib vajada täiendavat kaitset niiskuse ja söövitava kokkupuute eest. Ostjad peaksid tarnijaga kinnitama saadaoleva pinnatöötluse ja eeldatavad teenindustingimused.
Valik sõltub rakendatavast koormusest, sildeulatusest, tugitingimustest, ühenduse konstruktsioonist, terase kvaliteedist ja kehtivatest konstruktsiooninõuetest. Kandvate rakenduste puhul peaks kvalifitseeritud insener kontrollima sektsiooni omadusi ja konstruktsiooni võimsust. Rongheng saab üle vaadata määratud mõõtmed ja projektiteabe, et aidata tuvastada sobivaid tootevalikuid.
Esitage nõutav profiili suurus, võrgu ja ääriku mõõtmed, paksus, terase klass, pikkus, kogus, pinnaviimistlus ja kõik nõuded avadele või piludele. Konstruktsiooniprojektide puhul lisage asjakohased joonised, kavandatud rakendus ja tehnilised standardid. Need üksikasjad aitavad tarnijal koostada täpsema hinnapakkumise ja tarneettepaneku.
Külmvormitud U-kanal on praktiline terasprofiil seadmete tugede, tööstuslike raamide, juhtkonstruktsioonide, sisseehitatud komponentide ja muude tootmisrakenduste jaoks, kus sektsioonide geomeetria, materjalitõhusus ja paigaldusega ühilduvus on olulised. Õige toote valimine nõuab terase klassi, paksuse, profiili mõõtmete, rakendatud koormuse, korrosiooniga kokkupuute ja töötlemisnõuete hoolikat kaalumist. Rongheng pakub Q235B ja Q355B valikuid, U80–U300 profiili suurusi ja kohandatud töötlemisteenuseid vastavalt kinnitatud spetsifikatsioonidele. Kui hankite teraskanaleid tööstusprojekti, seadmete kokkupanemise või kohandatud tootmisnõude jaoks,võtke meiega ühendustet arutada oma jooniseid, tehnilisi nõudeid, tellimuse kogust ja tarneootusi. Selgelt määratletud spetsifikatsioon on esimene samm usaldusväärse ja kulutõhusa terase tarnelahenduse suunas.
