Artikli kokkuvõte: A kuumvaltsitud I-talaon laialdaselt kasutatav teraskonstruktsiooniprofiil, mis on loodud praktilise paindekindluse ja töökindla toe pakkumiseks tööstushoonetele, seadmete alustele, platvormidele ja toruriiulitele. Selle ristlõike geomeetria, terase klassi, mõõtmete, tootmisprotsessi ja pinnakaitse mõistmine aitab inseneridel ja ostumeeskondadel valida oma rakenduste jaoks õige toote.Ronghengtarnib kuumvaltsitud I-talasid klassides Q235B ja Q355B, tavaliste suurustega 10# kuni 63# ja standardpikkustega 6 m, 9 m ja 12 m. See juhend selgitab, kuidas hinnata spetsifikatsioone, võrrelda materjalivalikuid ja koostada täpsem terasehanke kava.

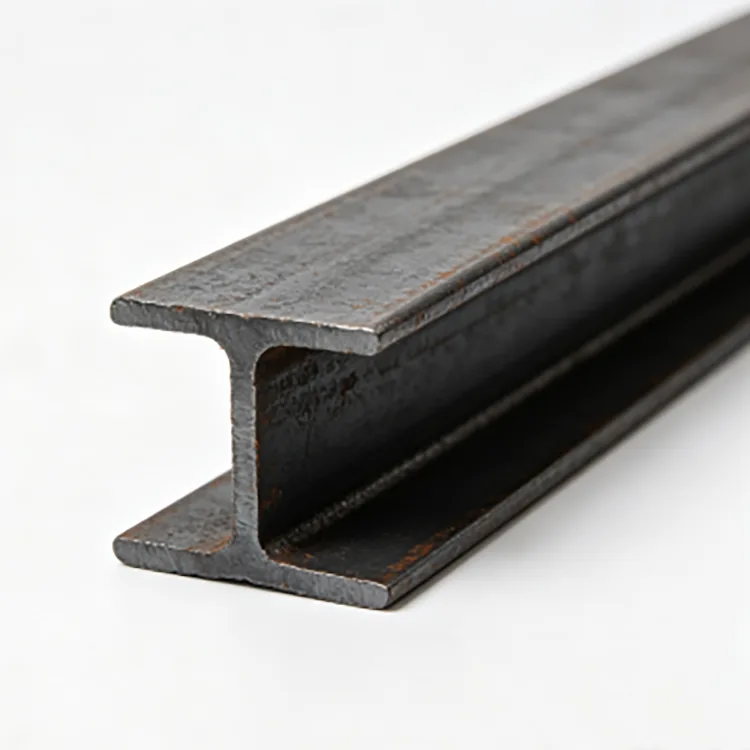

Kuumvaltsitud I-tala on konstruktsiooniterasprofiil, mis on valmistatud kuumutatud terasest valtsimisel läbi mitmete vormimiskäikude. Selle ristlõige koosneb kahest horisontaalsest äärikust, mis on ühendatud vertikaalse võrega, luues äratuntava I-kujulise profiili. See geomeetria jaotab materjali tõhusalt jaotab painutamist takistades, muutes sektsiooni sobivaks paljude kandvate rakenduste jaoks.
Erinevalt eraldi terasplaatidest kokkupandud valmistatud taladest saab standardne kuumvaltsitud I-tala oma põhilise ristlõike kuju vahetult valtsimise käigus. See vähendab põhiosa valmistamise vajadust plaadi pikisuunalise keevitamise teel ja annab standardse profiili järgnevaks valmistamiseks.
Rongheng tarnib kuumvaltsitud I-Beam tooteid klassiga Q235B ja Q355B. Saadaval on tavalised Hiina standardsuurused vahemikus 10 # kuni 63 #, fikseeritud pikkusega lõikamine ja lisatöötlus on saadaval vastavalt kinnitatud projekti nõuetele.
Lint ühendab peamiselt äärikud ja aitab kaasa nihkekindlusele, samas kui äärikud tagavad suure osa sektsiooni paindetakistusest. Tegelik jõudlus sõltub aga täielikest ristlõike omadustest, terase kvaliteedist, tugitingimustest, laadimismustrist ja konstruktsiooni konstruktsioonist.
Kuumvaltsimine vormib terast kõrgendatud temperatuuridel, võimaldades materjalil läbida vormirulle kergemini kui toatemperatuuril. I-tala puhul loovad järjestikused valtsimistoimingud võre ja äärikud ning viivad sektsiooni määratud mõõtmeteni.
Tüüpiline tootmisjada sisaldab järgmisi etappe:
Täpne tootmis- ja kontrollikorraldus sõltub tootmisüksusest ja kohaldatavast tootestandardist. Ostjate jaoks on oluline kontrollida, kas valmis tala vastab kokkulepitud nõuetele sektsiooni mõõtmete, materjali klassi, pikkuse ja pinna seisukorra osas.
Kuumvaltsitud I-tala valimine nõuab enamat kui nimisuuruse tuvastamist. Ostjad peaksid enne tellimuse esitamist kinnitama sektsiooni nimetuse, terase klassi, mõõtmete standardi, pikkuse, töötlemisnõuded ja tarnetingimused.
Järgmises tabelis on kokkuvõte Ronghengi kuumvaltsitud I-tala tootesarja kohta avaldatud peamisest tarneteabest.
| Spetsifikatsioon | Saadaolevad valikud või üksikasjad | Mida ostjad peaksid kinnitama |
|---|---|---|
| Toote tüüp | Kuumvaltsitud struktuurne I-tala | Nõutav ristlõike profiil |
| Terase klass | Q235B, Q355B | Konstruktsioonijoonistel märgitud klass |
| Suuruste vahemik | 10#–63# | Täpne sektsiooni tähistus ja seeria |
| Lõigu seeria | a-seeria ja b-seeria valikud | Õige mõõtmete konfiguratsioon |
| Standardpikkused | 6 m, 9 m, 12 m | Nõutav laopikkus või raiegraafik |
| Pinna seisukord | Must kuumvaltsitud teras | Kas lisakatmine on vajalik |
| Töötlemisvalikud | Lõikamine, puurimine, faasimine, sirgendamine, jäsemete eemaldamine | Joonistamise detailid ja töötlemise tolerantsid |
| Kohaldatav standard | GB/T 706-2016; muudest nõuetest võib rääkida | Nõutav standard ja vastuvõtukriteeriumid |
| Kontrolli dokumendid | Materjali sertifikaadid ja kokkulepitud ülevaatuse protokollid vastavalt projekti nõuetele | Nõutav dokumentatsioon ja kontrolli ulatus |
Need valikud ei asenda projektipõhist spetsifikatsiooni. Tegelikud mõõtmed, ääriku laius, riba paksus, ühiku kaal ja tolerantsid sõltuvad valitud sektsioonist ja kohaldatavast standardist. Ostjad peaksid küsima asjakohast teavet mõõtmete kohta, selle asemel, et eeldada, et kõigil sama nimisuuruse vahemikus olevatel taladel on identsed omadused.
Lisateabe saamiseks külastage Rongheng Steel I-Beams tootekategooriat.
I-kujuline profiil muudab kuumvaltsitud I-talad kasulikuks konstruktsioonides, kus on oluline paindekindlus, praktiline valmistamine ja ühilduvus väljakujunenud teraskonstruktsiooni meetoditega. Nende sobivust tuleb siiski iga rakenduse puhul tehniliste arvutustega kinnitada.
Seadmebaaside puhul peaksid ostjad arvestama vibratsiooni, kontsentreeritud koormuste, paigaldusasendite ja korduvate tööjõududega. Ehituskonstruktsioonide puhul võivad võrdselt olulised olla sildeulatus, talade vahekaugus, ühendusdetailid, läbipaindepiirid ja üldine stabiilsus.
Kergelt koormatud platvormil töötav tala ei pruugi sobida kraanat kandvale konstruktsioonile või masinale, millele mõjuvad märkimisväärsed dünaamilised jõud. Lõpliku valiku tegemisel peaks alati juhinduma rakendusespetsiifiline tehnika.
Q235B ja Q355B on tavalised konstruktsiooniterase klassid, mida kasutatakse erinevate insenerinõuete jaoks. Peamine kaalutlus on selles, kas materjali määratud mehaanilised omadused vastavad valitud talaosaga kombineerituna projekteerimisnõuetele.
Q235B-d kasutatakse sageli üldiseks konstruktsiooni valmistamiseks, sealhulgas tehase tugiraamid, platvormid, seadmete toed ja muud rakendused, kus selle kindlaksmääratud omadused on piisavad. Selle sobivus sõltub projekteeritud koormustest, sektsiooni mõõtmetest, ühenduse detailidest ja kehtivast standardist.
Q355B pakub kohaldatava materjalistandardi kohaselt kõrgemat kindlaksmääratud voolavuspiiri kui Q235B. Selle võib valida, kui projekt nõuab suuremat materjali tugevust või kui insener teeb kindlaks, et see on kavandatud laadimistingimuste jaoks sobiv.
Sellegipoolest ei muuda tugevam klass väiksemat tala automaatselt vastuvõetavaks. Läbipaine, lokaalne ja üldine stabiilsus, ühenduse läbilaskevõime, vajaduse korral väsimus ja muud konstruktsioonikontrollid võivad siiski mõjutada valikut.
| Võrdlustegur | Q235B | Q355B |
|---|---|---|
| Üldine positsioneerimine | Tavaline konstruktsiooniterase klass | Kõrgema tugevusega konstruktsiooniterase klass |
| Võimalikud rakendused | Üldised raamid, platvormid ja toed | Rakendused, mis nõuavad suuremat kindlaksmääratud materjali tugevust |
| Tala suuruse valik | Peab vastama konstruktsiooniarvutustele | Peab vastama konstruktsiooniarvutustele |
| Keevitamine ja valmistamine | Järgige kehtivaid palgaastme nõudeid ja heakskiidetud protseduure | Järgige kehtivaid palgaastme nõudeid ja heakskiidetud protseduure |
| Lõplik valik | Põhineb tehnilistel spetsifikatsioonidel | Põhineb tehnilistel spetsifikatsioonidel |
Enne tellimist kinnitage nõutav mark vastavalt konstruktsioonijoonistele ja materjali spetsifikatsioonile. Ühe klassi asendamine teisega ilma heakskiiduta võib mõjutada vastavust, tootmisprotseduure või konstruktsiooni jõudlust.
I-talad ja H-talad on mõlemad vöö ja kahe äärikuga konstruktsiooniterasprofiilid, kuid nende ristlõike proportsioonid ja ristlõike omadused võivad oluliselt erineda. Traditsioonilistel I-taladel on tavaliselt kitsamad äärikud, samas kui H-taladel on tavaliselt laiemad äärikud ja profiil, mis sobib erinevatele konstruktsiooninõuetele.
| Võrdluspunkt | I-Beam | H-tala |
|---|---|---|
| Läbilõike välimus | Tavaliselt kitsamad äärikud sektsiooni sügavuse suhtes | Tavaliselt laiemad äärikud |
| Ühine struktuurne roll | Talad, platvormid, seadmete toed ja valitud raamielemendid | Sambad, ehitusraamid ja muud kandvad elemendid |
| Disaini kaalutlused | Lõikemoodul, nihkekindlus, stabiilsus ja läbipaine | Sektsiooni omadused, stabiilsus, aksiaalsed koormused, painutamine ja ühendused |
| Vahetatavus | Nõuab tehnilist kontrolli | Nõuab tehnilist kontrolli |
Kumbki profiil pole universaalselt parem. Sobiv valik sõltub koormusteest, vahemikust, tugitingimustest, elemendi orientatsioonist, ühenduse konstruktsioonist ja asjakohastest sektsiooni omadustest. Asendusi ei tohiks kunagi teha ainult seetõttu, et kaks profiili on sarnased või nende nimisügavused on võrreldavad.
Projektid, mis nõuavad mitut konstruktsiooniprofiili, võivad saadaolevate tootekategooriate võrdlemiseks üle vaadata ka Ronghengi teraskonstruktsiooniprofiilid.
Toote kvaliteet hõlmab enamat kui visuaalne välimus. Kuumvaltsitud I-tala puhul peaksid ostjad kontrollima, kas tarnitud sektsioon vastab ostutellimusele ning selle mõõtmed, materjali identifitseerimine ja pinna seisukord vastavad kokkulepitud vastuvõtukriteeriumidele.
Praktiline kontrollikava võib hõlmata järgmisi punkte:
Standardsed mustad kuumvaltsitud I-talad ei sisalda automaatselt korrosioonikaitset. Pinnale jääb tavaliselt katlakivi ja olenevalt töökeskkonnast võib olla vajalik lisakaitse.
Kuivades tingimustes siseruumides kasutamiseks võib määratud must pind olla piisav. Välispaigaldised, niisked rajatised, rannikualad ja keemiliselt agressiivsed keskkonnad võivad vajada sobivat värvisüsteemi, kuumtsinkimist või muud konstrueeritud kaitsekatet.
Kui galvaniseerimine on ette nähtud, tuleks lõikamine, puurimine ja muud valmistamistoimingud üldiselt enne katmist kooskõlastada. See aitab vähendada paljastatud terase kogust, mis muidu vajaks pärast töötlemist kaitsvat remonti. Lõplik kattesüsteem tuleks valida vastavalt keskkonnale, projekteeritud elueale, hooldusplaanile ja projekti nõuetele.
Selged ostuspetsifikatsioonid aitavad vähendada materjalide ebakõlasid, tarbetut valmistamist ja paigaldamise viivitusi. Enne hinnapakkumise küsimist koostage võimaluse korral järgmine teave.
Näiteks 12 m talasid puuritud kinnitusaukudega projekti puhul tuleks määrata nii lõplik lõikepikkus kui ka aukude asukohad. Kui tellimuses on märgitud lihtsalt tala suurus ja kogus, ei pruugi tarnijal olla piisavalt teavet vajalike töödeldud komponentide ettevalmistamiseks.
Rongheng saab kooskõlastada standardseid sektsioone, fikseeritud pikkusega lõikamist, puurimist, faasimist, sirgendamist ja jäsemete eemaldamist vastavalt kokkulepitud nõuetele. Täielike jooniste ja koondloendi esitamine hõlbustab tellimuse ülevaatamist enne tootmist või saatmist.
Seda kasutatakse tavaliselt tehasekonstruktsioonide, katusega seotud talade, platvormide, seadmete aluste, toruriiulite, laoraamide ja tööstuslike tugistruktuuride jaoks. Konkreetset rakendust tuleb võrrelda konstruktsiooniprojektiga.
Rongheng loetleb levinud suurusvahemiku 10# kuni 63#, sealhulgas a-seeria ja b-seeria valikud. Täpsed mõõtmed ja ühikute teoreetilised kaalud sõltuvad valitud sektsiooni tähistusest.
Tavalised standardpikkused on 6 m, 9 m ja 12 m. Samuti saab arutada fikseeritud pikkusega lõikamist vastavalt kinnitatud projekti mõõtmetele ja tellimuse nõuetele.
Q355B-l on kõrgem kindlaksmääratud voolavuspiir, kuid sobiv klass sõltub tehnilisest projektist, laadimistingimustest, sektsiooni suurusest, valmistamisnõuetest ja kohaldatavast standardist. Materjali suurem tugevus üksi ei taga paremat üldist konstruktsiooni jõudlust.
Mitte automaatselt. Kahel profiilil võivad olla erinevad sektsiooni omadused ja struktuurne käitumine. Iga asendust peab kontrollima ja heaks kiitma vastutav ehitusinsener.
Jah. Lõikamist, puurimist, faasimist, sirgendamist ja krõbedat eemaldamist saab korraldada vastavalt kokkulepitud töötlemisnõuetele. Ostjad peaksid enne tellimist esitama vajalikud joonised, mõõtmed ja tolerantsid.
Tavaline must kuumvaltsitud pind ei ole samaväärne spetsiaalse korrosioonikaitsekattega. Olenevalt keskkonnast võib projekt vajada värvimist, kuumtsinkimist või muud sobivat kaitsesüsteemi.
Lisage sektsiooni nimetus, terase klass, kohaldatav standard, kogus, nõutav pikkus, töötlemise üksikasjad, pinnatöötlus, kontrollinõuded ja tarnekoht. Need andmed aitavad tarnijal tellimust täpsemalt hinnata.
Teoreetiline kaal arvutatakse, korrutades valitud lõigu avaldatud kaaluühiku pikkusega. Näiteks lõigu teoreetilise ühiku massiga 20 kg/m ja pikkusega 12 m on teoreetiline kaal 240 kg. Valitud lõigu jaoks tuleb kinnitada tegelik ühiku kaal ja lepingus tuleks täpsustada arveldusviis.
Jah. Rahvusvahelisi tellimusi saab kooskõlastada kokkulepitud jaotise spetsifikatsioonide, töötlemisnõuete, kontrollidokumentide, pakendamise, konteinerite laadimise ja ekspordidokumentide alusel. Tarnekord tuleb kinnitada iga tellimuse puhul.
Kuumvaltsitud I-tala võib pakkuda tõhusat konstruktsioonilahendust, kui selle mõõtmed, terase klass ja sektsiooni omadused vastavad projekti nõuetele. Edukas hange nõuab enamat kui hindade võrdlemist: ostjad peaksid kontrollima kehtivat standardit, kinnitama õiged sektsioonide seeriad, täpsustama töötlemis- ja korrosioonikaitse ning kehtestama selged kontrolli- ja tarnenõuded.
Rongheng toetab konstruktsiooniterase hankimist Q235B ja Q355B kuumvaltsitud I-taladega, levinud suurustega 10# kuni 63#, standardpikkustega 6 m, 9 m ja 12 m ning kokkulepitud töötlemisvõimalustega. Olenemata sellest, kas ostate terast tehasestruktuuri, seadmete baasi, tööstusplatvormi või toruriiuli jaoks, võivad täpsed spetsifikatsioonid aidata tootmist sujuvamaks muuta ja vähendada välditavaid hankeriske.
Kas otsite oma järgmise ehitusprojekti jaoks usaldusväärset kuumvaltsitud I-Beami tarnimist? Jagage Ronghengiga oma nõutavat sektsiooni suurust, terase klassi, kogust, lõikemõõtmeid, pinnatöötlust ja tarnekohta. Meie meeskond saab teie nõuded üle vaadata ja arutada sobivaid tarnevõimalusi. Toote üksikasjade, projektipakkumiste ja kohandatud töötlemiskorralduse saamiseksjätkmeid tegutsematäna, et arutada oma terase hankimise vajadusi.
